Mạch thu phát wifi ESP01 ESP8266 uart ESP-01

Mã sản phẩm: 2210016

Thương hiệu: Nhập khẩu Loại: Arduino – Module – Cảm biến

Khối lượng: 50

50.000₫ 65.000₫

Hỗ trợ phí vận chuyển với đơn hàng trên 300K

Giao hàng ngay sau khi đặt hàng (áp dụng với nội thành Hải Phòng)

Đổi mới trong 3 ngày nếu lỗi do nhà sản xuất

Xuất hóa đơn đỏ trực tiếp cộng thêm 5%

Chi tiết sản phẩm
Thẻ tags
Hướng dẫn mua hàng

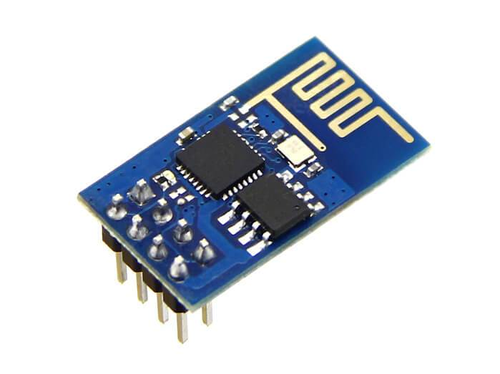

Mạch thu phát wifi ESP01 ESP8266 uart ESP-01

Xem thêm nạp esp01

1.Mô tả sản phẩm

Mạch thu phát Wifi ESP8266 Uart ESP-01 sử dụng IC Wifi SoC ESP8266 của hãng Espressif, được sử dụng để kết nối với vi điều khiển thực hiện chức năng truyền nhận dữ liệu qua Wifi, mạch có thiết kế nhỏ gọn, sử dụng giao tiếp UART với bộ thư viện và code mẫu rất nhiều từ cộng đồng (search google esp-01), mạch thu phát wifi ESP-01 được sử dụng trong các ứng dụng IoT và điều khiển thiết bị qua Wifi,…

2. Thông số kỹ thuật

Điện áp sử dụng: 3.3VDC
Điện áp giao tiếp: 3.3VDC
Dòng tiêu thụ: Max 320mA (nên sử dụng module cấp nguồn riêng cho mạch).
Hỗ trợ chuẩn 802.11 b/g/n.
Wi-Fi 2.4 GHz, hỗ trợ các chuẩn bảo mật như: OPEN, WEP, WPA_PSK, WPA2_PSK, WPA_WPA2_PSK.
Hỗ trợ cả 2 giao tiếp TCP và UDP.
Chuẩn giao tiếp UART với Firmware hỗ trợ bộ tập lệnh AT Command, tốc độ Baudrate mặc định 9600 hoặc 115200.
Có 3 chế độ hoạt động: Client, Access Point, Both Client and Access Point.
Kích thước: 24.8 x 14.3mm

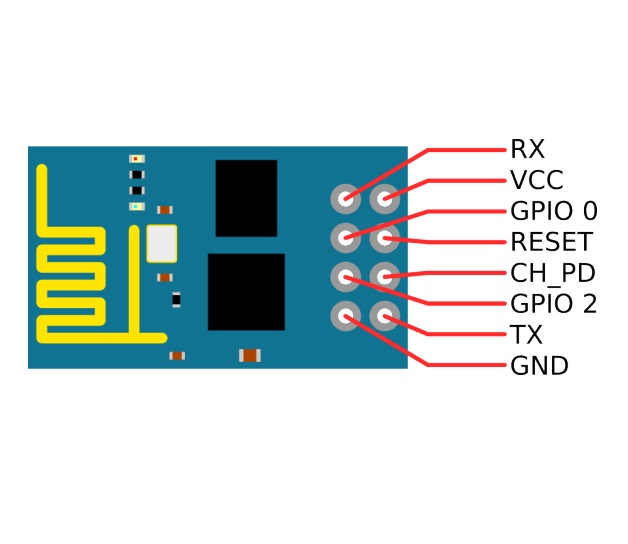

3.Chức năng chân

VCC: 3.3V lên đến 300mA
GND: 0V
Tx: Chân Tx của giao thức UART, kết nối đến chân Rx của vi điều khiển.
Rx: Chân Rx của giao thức UART, kết nối đến chân Tx của vi điều khiển.
RST: chân reset, kéo xuống mass để reset.
CH_PD: chân này nếu được kéo lên mức cao module sẽ bắt đầu thu phát wifi, kéo xuống mức thấp module dừng phát wifi.
Vì ESP8266 khởi động hút dòng lớn nên chúng ta giữ chân này ở mức 0V khi khởi động hệ thống của mình , sau 2 s hãy kéo chân CH_PD lên 3.3V, để đảm bảo module hoạt động ổn định.
GPIO0: kéo xuống thấp cho chế độ upgrade firmware.
GPIO2: không sử dụng.
Lưu ý : Không cấp nguồn cho esp8266 v1 bằng nguồn 3.3v của mạch pl2302,cp2102,arduino uno, nano, mega.. có thể gây cháy module. Nên cấp nguồn bằng các mạch nguồn để hệ thống hoạt động tốt và ổn định nhất.
