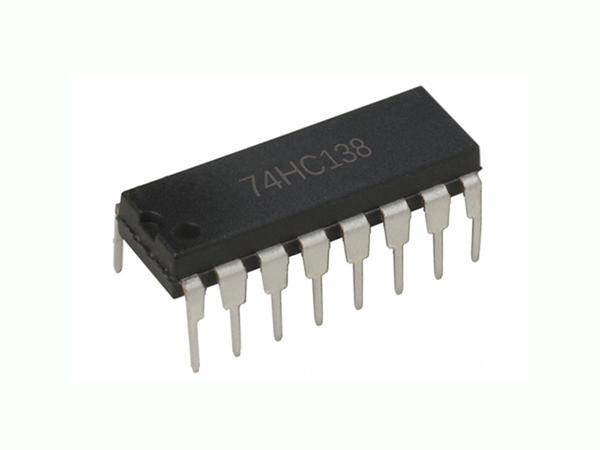

IC 74HC138

Mã số sản phẩm : AP072
5.000₫


*GIỚI THIỆU:


IC 74HC138 là bộ giải mã địa chỉ với 3 đầu vào (A0,A1,A2) và 8 đầu ra phủ định (Y0 đến Y7). Nó có 3 đầu vào cho phép: 2 đầu vào tích cực mức thấp (1E,2E) và 1 đầu vào tích cực mức cao (E3). Tất cả các đầu ra của 74HC138 sẽ ở mức cao trừ khi E1 ở mức thấp và E3 ở mức cao. Khi các đầu vào 1E, 2E ở mức thấp và E3 ở mức cao thì đầu ra của 74HC138 sẽ được quyết định bởi đầu vào.
*CẤU TRÚC:
Sơ đồ chân

A0
















*CHỨC NĂNG:


Bảng chức năng của IC 74HC138

Chú thích:    H: mức cao
                   L: mức thấp
                   X: không làm việc



*CÁC ĐẶC ĐIỂM CỦA 74HC138:
· Số driver đầu ra: 10 LSTTL Loads.
· Các giao diện đầu ra tới CMOS, NMOS và TTL.
· Dải điện áp hoạt động: 2V đến 6V.
· Dòng điện vào thấp khoảng 10^-6 A.
· Khả năng loại trừ tạp âm cao trong CMOS Devices.
· Phù hợp với những yêu cầu đã được đặt ra bởi JEDEC theo chuẩn 7A.
· Đặc trưng ESD: HBM > 2000V – machine model > 200V.
· Độ phức tạp của chip: 100 FETs hoặc 29 cổng tương đương.

Tôi lấy ví dụ về cách sử dụng IC 74HC138
- IC 74HC138 có 3 đầu vào, 3 đầu vào này giải mã ra 8 đầu ra. (2 mũ 3 bằng 8).
- Đầu tiên chúng ta nối 3 chân đầu vào của 74HC138 với 3 chân P1_1, P1_2, P1_3 của 89C5x. Các chân chọn chip của 74HC138 chúng ta mắc sao cho nó luôn được kích hoạt (chân 4,5 mắc lên GND. chân 6 mắc VCC)
- Mắc 8 đèn LED vào 8 đầu ra, mắc sao cho khi đầu ra của 74138 ở mức 0V thì LED sáng.
- Lập trình với 89C5x, xuất ra 3 chân lần lượt là 000, trễ 1s. 001 trễ 1s, 010, trễ 1s... cứ thế cho đến 111.
- Quan sát LED đầu ra chúng ta sẽ thấy các LED sẽ sáng thứ tự từng cái một. Như vậy là mạch đã hoạt động, giải mã đã thành công.
