Module điều khiển động cơ L298N

Mã số sản phẩm : 1701082
85.000₫

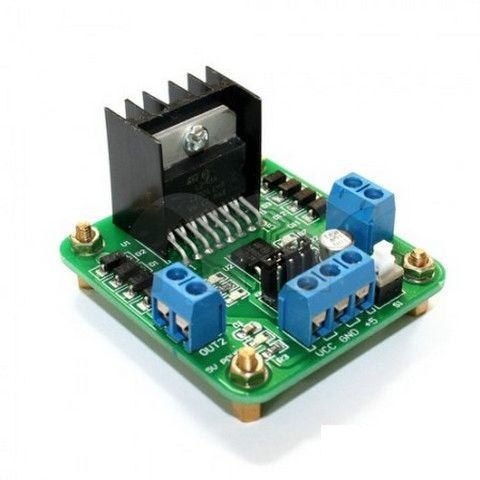

Mạch Điều Khiển Động Cơ L298

Giúp bạn có thể điều khiển tốc độ và chiều quay của động cơ DC một cách dễ dàng, ngoài ra module L298 còn điều khiển được 1 động cơ bước lưỡng cực. mạch cầu H l298 động cơ có điện áp từ 5V đến 35V.

Mạch Điều Khiển Động Cơ L298 có tích hợp một IC nguồn 7805 để tạo ra nguồn 5V để cung cấp cho các thiết bị khác.

Thông số kỹ thuật

- Driver: L298N tích hợp hai mạch cầu H.

 -Điện áp điều khiển: +5 V ~ +35 V

- Dòng tối đa cho mỗi cầu H là: 2A

- Điện áp của tín hiệu điều khiển: +5 V ~ +7 V

- Dòng của tín hiệu điều khiển: 0 ~ 36mA

- Công suất hao phí: 20W (khi nhiệt độ T = 75 ℃)

- Nhiệt độ bảo quản: -25 ℃ ~ +130 ℃

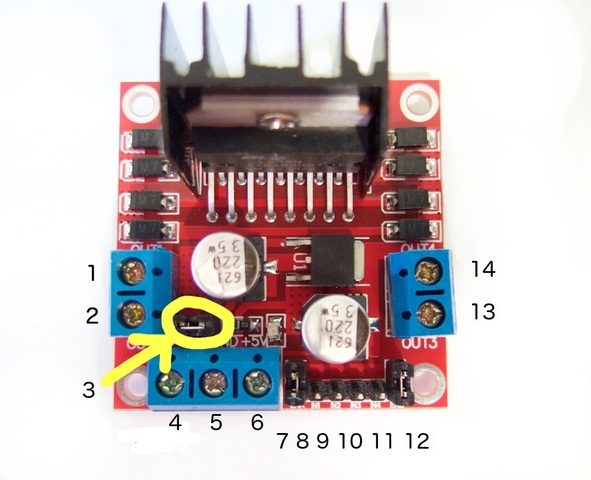

Các chân tín hiệu

  1. DC motor 1 "+" hoặc stepper motor A+
  2. DC motor 1 "-" hoặc stepper motor A-
  3. 12V jumper - tháo jumper qra nếu sử dụng nguồn trên 12V. Jumper này dùng để cấp nguồn cho IC ổn áp tạo ra nguồn 5V nếu nguồn trên 12V sẽ làm cháy IC Nguồn
  4. cằm dây nguồn cung cấp điện áp cho motor vào đây từ 6V đến 35V.
  5. cắm chân GND của nguồn vào đây
  6. ngõ ra nguồn 5V, nếu jumper đầu vào không rút ra.
  7. Chân Enable của Motor 1, chân này dùng để cấp xung PWM cho motor nếu dùng VDK thì rút jumper ra và cắm chân PWM vào đây. Giữ nguyên khi dùng với động cơ bước
  8. IN1
  9. IN2
  10. IN3
  11. IN4
  12. Chân Enable của Motor 2, chân này dùng để cấp xung PWM cho motor nếu dùng VDK thì rút jumper ra và cắm chân PWM vào đây. Giữ nguyên khi dùng với động cơ bước
  13. DC motor 2 "+" hoặc stepper motor B+
  14. DC motor 2 "-" hoặc stepper motor B-

Code mẫu

// connect motor controller pins to Arduino digital pins
// motor one
int enA = 10;
int in1 = 9;
int in2 = 8;
// motor two
int enB = 5;
int in3 = 7;
int in4 = 6;
void setup()
{
  // set all the motor control pins to outputs
  pinMode(enA, OUTPUT);
  pinMode(enB, OUTPUT);
  pinMode(in1, OUTPUT);
  pinMode(in2, OUTPUT);
  pinMode(in3, OUTPUT);
  pinMode(in4, OUTPUT);
}
void demoOne()
{
  // this function will run the motors in both directions at a fixed speed
  // turn on motor A
  digitalWrite(in1, HIGH);
  digitalWrite(in2, LOW);
  // set speed to 200 out of possible range 0~255
  analogWrite(enA, 200);
  // turn on motor B
  digitalWrite(in3, HIGH);
  digitalWrite(in4, LOW);
  // set speed to 200 out of possible range 0~255
  analogWrite(enB, 200);
  delay(2000);
  // now change motor directions
  digitalWrite(in1, LOW);
  digitalWrite(in2, HIGH);
  digitalWrite(in3, LOW);
  digitalWrite(in4, HIGH);
  delay(2000);
  // now turn off motors
  digitalWrite(in1, LOW);
  digitalWrite(in2, LOW);
  digitalWrite(in3, LOW);
  digitalWrite(in4, LOW);
}
void demoTwo()
{
  // this function will run the motors across the range of possible speeds
  // note that maximum speed is determined by the motor itself and the operating voltage
  // the PWM values sent by analogWrite() are fractions of the maximum speed possible
  // by your hardware
  // turn on motors
  digitalWrite(in1, LOW);
  digitalWrite(in2, HIGH);
  digitalWrite(in3, LOW);
  digitalWrite(in4, HIGH);
  // accelerate from zero to maximum speed
  for (int i = 0; i < 256; i++)
  {
    analogWrite(enA, i);
    analogWrite(enB, i);
    delay(20);
  }
  // decelerate from maximum speed to zero
  for (int i = 255; i >= 0; --i)
  {
    analogWrite(enA, i);
    analogWrite(enB, i);
    delay(20);
  }
  // now turn off motors
  digitalWrite(in1, LOW);
  digitalWrite(in2, LOW);
  digitalWrite(in3, LOW);
  digitalWrite(in4, LOW);
}
void loop()
{
  demoOne();
  delay(1000);
  demoTwo();
  delay(1000);
}
