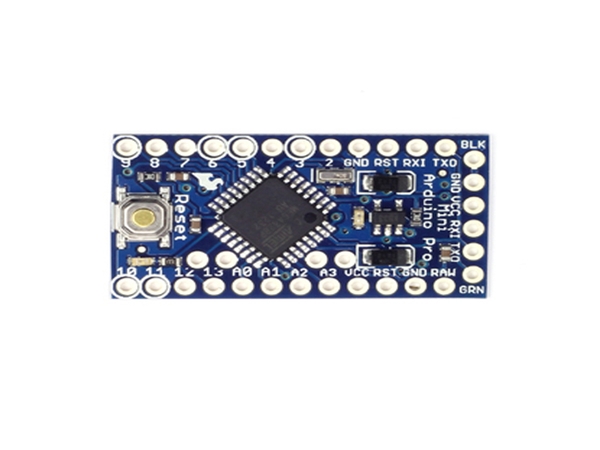

Arduino Pro Mini (Không nạp)

Mã số sản phẩm : 1701006
82.000₫


Mô tả:

  • Chip ATMEGA328P-AU

  • 14 vào/ra số RX, TX, D2 ~ D13

  • 8 cổng analog A0 ~ A7

  • 1 cổng truyền thông

  • 6 PWM ports, D3, D5, D6, D9, D10, D11

  • Dùng IC Atmega328P-AU MCU

  • Nguồn: 3.3V ~ 12V DC

  • Tần số làm việc: 16Mhz

  • Kích thước:. 33.3 * 18.0 (mm)

  • Arduino Pro Mini là 1 module rất nhỏ, sử dụng chip ATmega328P. Adruino Pro Mini đặc biệt thích hợp cho các ứng dụng thực tế đòi hỏi sự gọn gàng.

  • Vì sử dụng chung dòng chip ATmega328 nên việc lập trình và thiết kế ứng dụng hoàn toàn tương tự board Arduino Uno R3. Ngoài ra có 1 sự khác biệt nhỏ là board Arduino Pro Mini có tới 8 cổng analog (thay vì 6 như trên Arduino Uno R3). Trong đó 2 ngõ analog A6,A7 không thể xuất tín hiệu digital!

  • Board Arduino Pro Mini 5V 16Mhz mặc định sử dụng nguồn 5V và chạy ở xung nhịp 16Mhz. Tuy nhiên trên board có sẵn đầu vào RAW để cấp nguồn thông qua mạch
    điều áp từ 3.3V – 12Vhoặc Vcc cấp nguồn 3.3V hoặc 5V.

    Module Arduino Pro Mini không có sẵn giao tiếp USB. Điều này có nghĩa là bạn không thể cắm trực tiếp board Arduino Pro Mini vào máy tính như Arduino Mega
    2560, Arduino Uno R3, Arduino Nano. Tuy nhiên có thể sử dụng board Arduino Uno R3 để lập trình cho Arduino Pro Mini. Cách làm như sau:

    + Tháo chip ATmega328 trên board Arduino Uno R3 ra.

    + Gắn chân theo sơ đồ:

    Arduino Pro Mini

    Arduino Uno R3

    RST

    RESET

    Vcc

    5V

    Gnd

    Gnd

    Tx

    Tx

    Rx

    Rx

    + Cắm Arduino Uno R3 vào cổng USB máy tính đèn LED trên Arduino Pro Mini nhấp nháy như vậy đã kết nối Arduino Pro Mini với máy tính

    Tải driver Arduino Pro mini

            Hướng dẫn
