Bộ đảo chiều động cơ DC dùng cảm biến mưa PB1

Mã sản phẩm: CBMPB1

Thương hiệu: Việt Nam Loại: Sản phẩm sáng tạo

Khối lượng: 540.0

582.000₫ 600.000₫

Thêm vào yêu thích Đã yêu thích
chinh-sach
Hỗ trợ phí vận chuyển với đơn hàng trên 300K
chinh-sach
Giao hàng ngay sau khi đặt hàng (áp dụng với nội thành Hải Phòng)
chinh-sach
Đổi mới trong 3 ngày nếu lỗi do nhà sản xuất
chinh-sach
Xuất hóa đơn đỏ trực tiếp cộng thêm 5%

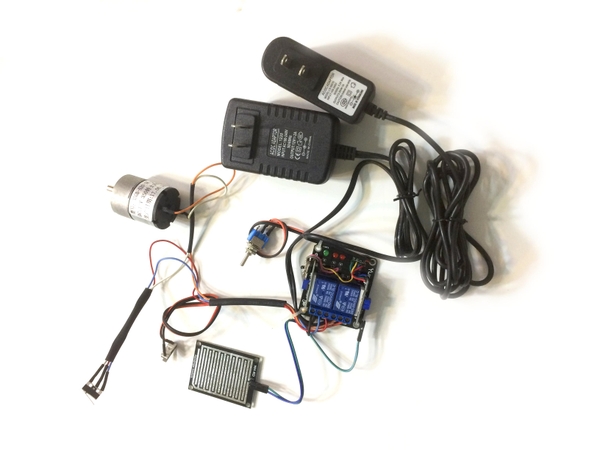

Bộ đảo chiều động cơ DC dùng cảm biến mưa

Đây là phiên bản 1

Phiên bản 01

Nguyên lý:
>>>Sau khi cấp nguồn cho vỉ mạch điều khiển, nguồn cho động cơ xong thì hệ thống sẽ hoạt động như sau
1. Cảm biến nước mưa được đặt ra ngoài trời. Khi không mưa hệ thống được thu lại do động cơ. Công tắc hành trình số 1 sẽ làm dừng động cơ.
2. Khi trời mưa, cảm biến mưa nhận tín hiệu, điều khiển mạch làm động cơ quay ngược chiều, hệ thống che được mở ra. Khi che hết tầm thì công tắc hành trình số 2 ngắt làm dừng động cơ. Hệ thống giữ nguyên vị trí.
3. Khi trời nắng, cảm biến mưa ráo nước (Nên để cảm biến mưa chéo cho dễ ráo nước). Đưa tín hiệu về đk đ/cơ, đ/cơ hoạt động đảo chiều và thu hệ thống che về. Tác động vào ctac hành trình số 1. Dừng đ/co lại.
>>Quy trình hoạt động lặp đi lặp lại như trên phụ thuộc vào trời mưa hay trời nắng.
4. Khi trời nắng muốn kéo bạt ra che thì cần phải sử dụng công tắc điều khiển bằng tay (đã lắp sẵn). Chỉ cần gạt là xong. có file ảnh hướng dẫn đính kèm.

Phiên bản 02: Nguyên lý như trên nhưng có thêm chức năng nữa là:
5. Khi trời tối, cảm biến AS sẽ hoạt động, thu bạt về. trời sáng sẽ kéo bạt ra. Tương tự như điều khiển bằng tay

Phiên bản 03: Nguyên lý như PB1 trên nhưng có thêm chức năng nữa là:
6. Bạn đặt thêm phần điều khiển từ xa, khi bấm khiển thì thu về hoặc bấn khiển thì kéo ra
1. Nguyên lý
- Cấp điện cho mạch điều khiển 5V, nguồn cho Motor 12V (cấp đúng nhé)
- Lúc này động cơ sẽ hoạt động ngay
- Động cơ chỉ dừng khi 1 trong 2 công tắc hành trình được đóng lại
- Hệ thống hoạt động có 2 chế độ:
* chế độ tự động: Dùng khiển ấn nút C để chuyển về chế độ tự động, lúc này cảm biến mưa sẽ hoạt động, khi có mưa thì động cơ sẽ quay sang trái, khi ko mưa thì đ/c quay sang phải (hoặc ngược lại)
* chế độ dùng khiển: Dùng khiển ấn nút C để chuyển về chế độ dùng khiển, lúc này bạn dùng tiếp nút A để đảo chiều động cơ. Đ/c sẽ dừng lại khi tác động vào 1 trong 2 công tắc hành trình được đóng lại
Mạch hoạt động ổn định

Phiên bản 04: Nguyên lý như PB2 trên nhưng có thêm chức năng nữa là:
6. Bạn đặt thêm phần điều khiển từ xa, khi bấm khiển thì thu về hoặc bấn khiển thì kéo ra
1. Nguyên lý
- Cấp điện cho mạch điều khiển 5V, nguồn cho Motor 12V (cấp đúng nhé)
- Lúc này động cơ sẽ hoạt động ngay
- Động cơ chỉ dừng khi 1 trong 2 công tắc hành trình được đóng lại
- Hệ thống hoạt động có 2 chế độ:
* chế độ tự động: Dùng khiển ấn nút C để chuyển về chế độ tự động, lúc này cảm biến mưa sẽ hoạt động, khi có mưa thì động cơ sẽ quay sang trái, khi ko mưa thì đ/c quay sang phải (hoặc ngược lại)
* chế độ dùng khiển: Dùng khiển ấn nút C để chuyển về chế độ dùng khiển, lúc này bạn dùng tiếp nút A để đảo chiều động cơ. Đ/c sẽ dừng lại khi tác động vào 1 trong 2 công tắc hành trình được đóng lại
Mạch hoạt động ổn định
- Có thêm chức năng cảm biến ánh sáng khi ở chế độ tự động
Sản phẩm áp dụng cho phơi quần áo tự động hoặc mái che tự động. Bạn lưu ý sử dụng mô tơ phù hợp với nhu cầu của các bạn. Mạch điều khiển có nguồn cấp riêng cho motor, bạn có thể dùng motor DC 24V vẫn được.
Nếu bạn ok thì mai mình gửi bạn
Dưới đây là video 3 phiên bản hiện mình đang có sẵn, bạn có thể tùy chọn theo phiên bản nào cũng được
Video sản phẩm:
hướng dẫn mắc dây bộ phơi quần áo tự động
Video mình đã quay lại đây.
