Bộ đảo chiều động cơ dùng khiển từ xa có công tắc hành trình

Bộ đảo chiều động cơ dùng khiển từ xa có công tắc hành trình

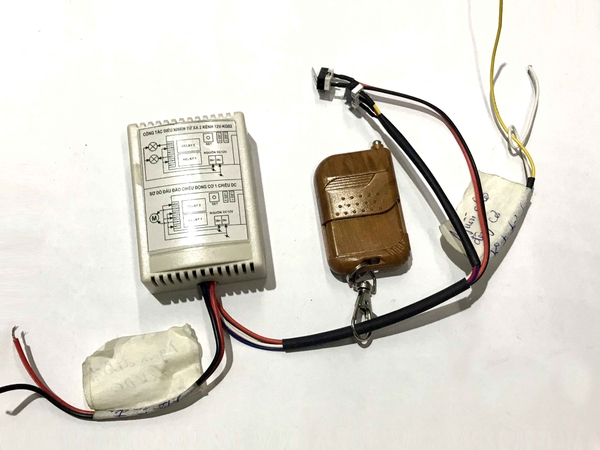

Sản phẩm bao gồm

1- Bộ mạch nhận khiển RF 315Mhz học lệnh khiển

2- 01 khiển từ xa RF 315Mhz

3- Đấu nối sẵn mẫu cho công tắc hành trình

Chú ý:

- Relay chịu tải cho motor tối đa: 10A-250V

- Mua thêm nguồn cho mạch điện 12V-2A Tại đây

Ứng dụng: Điều khiển đóng mở cửa

Nguyên lý hoạt động:

• Lắp đặt 2 công tắc hành trình tại 2 đầu giới hạn của cửa mở. Công tắc hành trình có tác dụng làm dừng động cơ, nếu động cơ có tốc độ cao, cần thêm lò xo cho phần tác động lên công tắc hành trình, công tắc hành trình nên thay bằng loại công tắc hành trình loại to, đủ dòng tải cho động cơ của bạn.
• Khi bấm nút A thì động cơ đảo chiều quay, tác động vào công tắc hành trình sẽ dừng, bấm A lần nữa động cơ đảo chiều lại và tác động vào công tắc hành trình bên kia thì dừng lại
• Bộ mạch này không có chức năng dừng giữa chừng bằng khiển, mà chỉ dừng khi hết hành trình.
