Cách nạp chương trình cho ATmega8 với mạch nạp USB ISP

Xem thêm

Link thiết bị nạp

Đế nạp kit AVR ATmega8 socket

USB nạp code 51 AVR ISP USBASP Vỏ Nhôm

IC ATMEGA 8A-PU DIP28

Chuẩn bị dụng cụ:

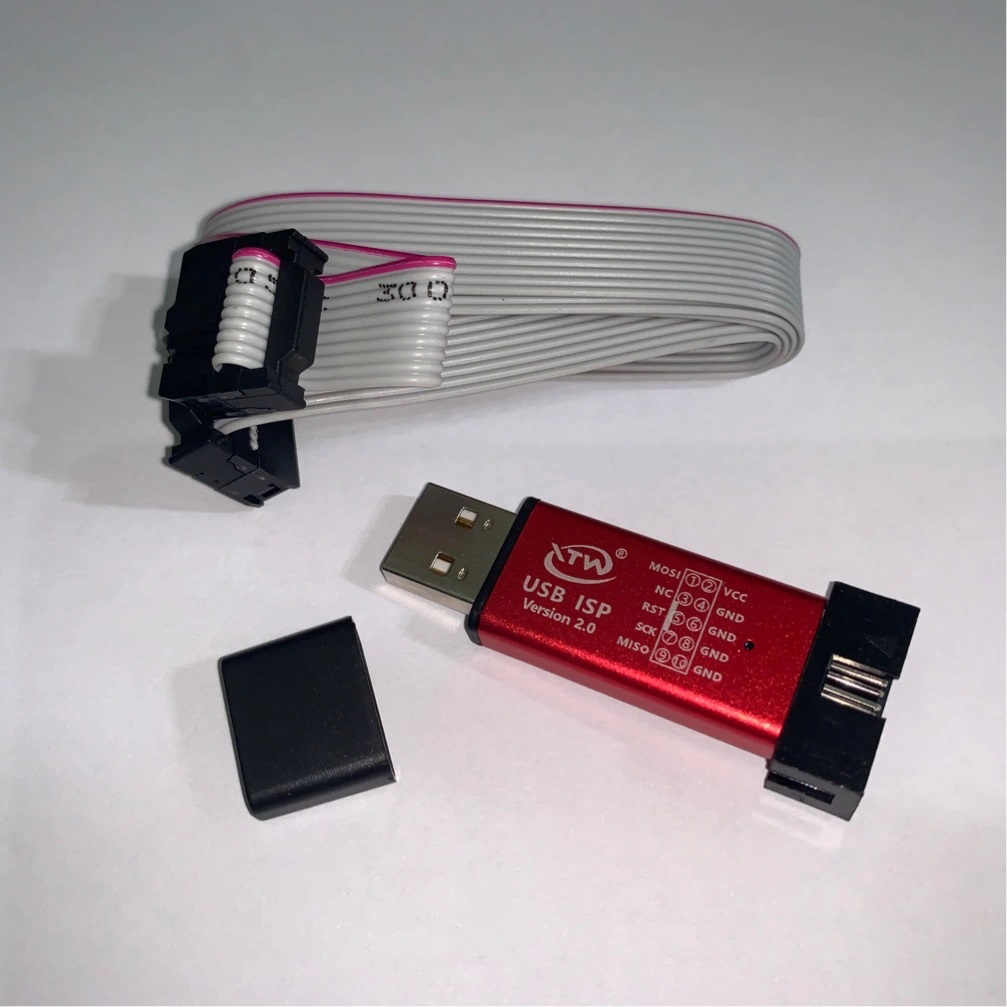

1. USB nạp code 51 AVR ISP USBASP Vỏ Nhôm

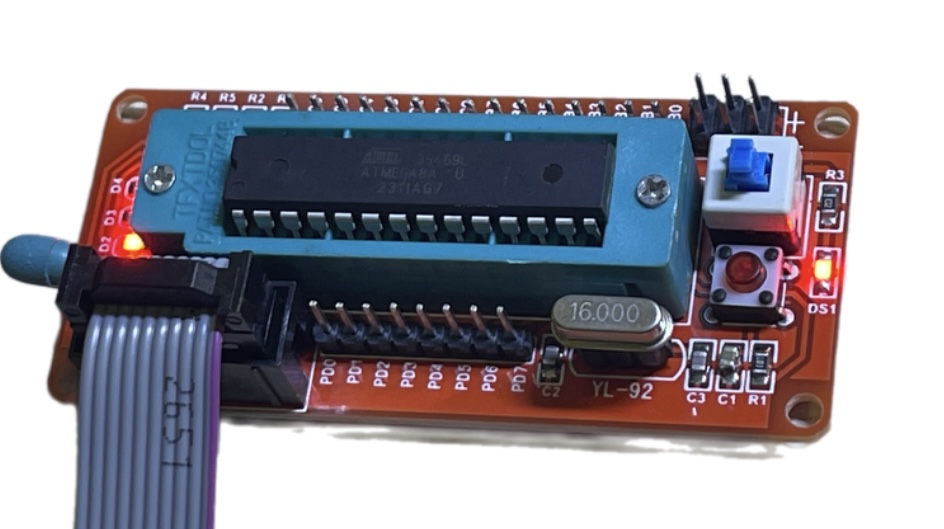

2. Đế nạp kit AVR ATmega8 socket: Chân 1 nằm phía cần gạt. Chú ý, dùng thạch anh 16Mhz, thay cho 8Mhz theo board

3. IC ATMEGA 8A-PU DIP28

Chuẩn bị File nạp đuôi (.hex)

1. Từ chương trình arduino IDE 2.1 chọn Board => Arduino AVR => Arduino Ng or Older

2. Vào File –> Preferences –> Tích chọn vào “compile” –> Nhấn vào OK để lưu lại

3. Tiếp theo, mình sẽ tiến hành “Verify” chương trình. Sau khi verify xong, xem phần “Output” trên giao diện của Arduino IDE sẽ thấy một đường dẫn chứa file hex của chương trình vừa mới được xuất ra.

Đường dẫn thư mục:

C:\Users\Louis Nguyen\AppData\Local\Temp\arduino\sketches\FB23B5D28C17973DC46AD465ACBAA3C1 => Có tên file giống tên chương trình có đuôi .hex, dùng file này để nạp

Phần mền hỗ trợ nạp chương trình Progisp 1.72

Chọn Atmega8, chọn ISP như hình

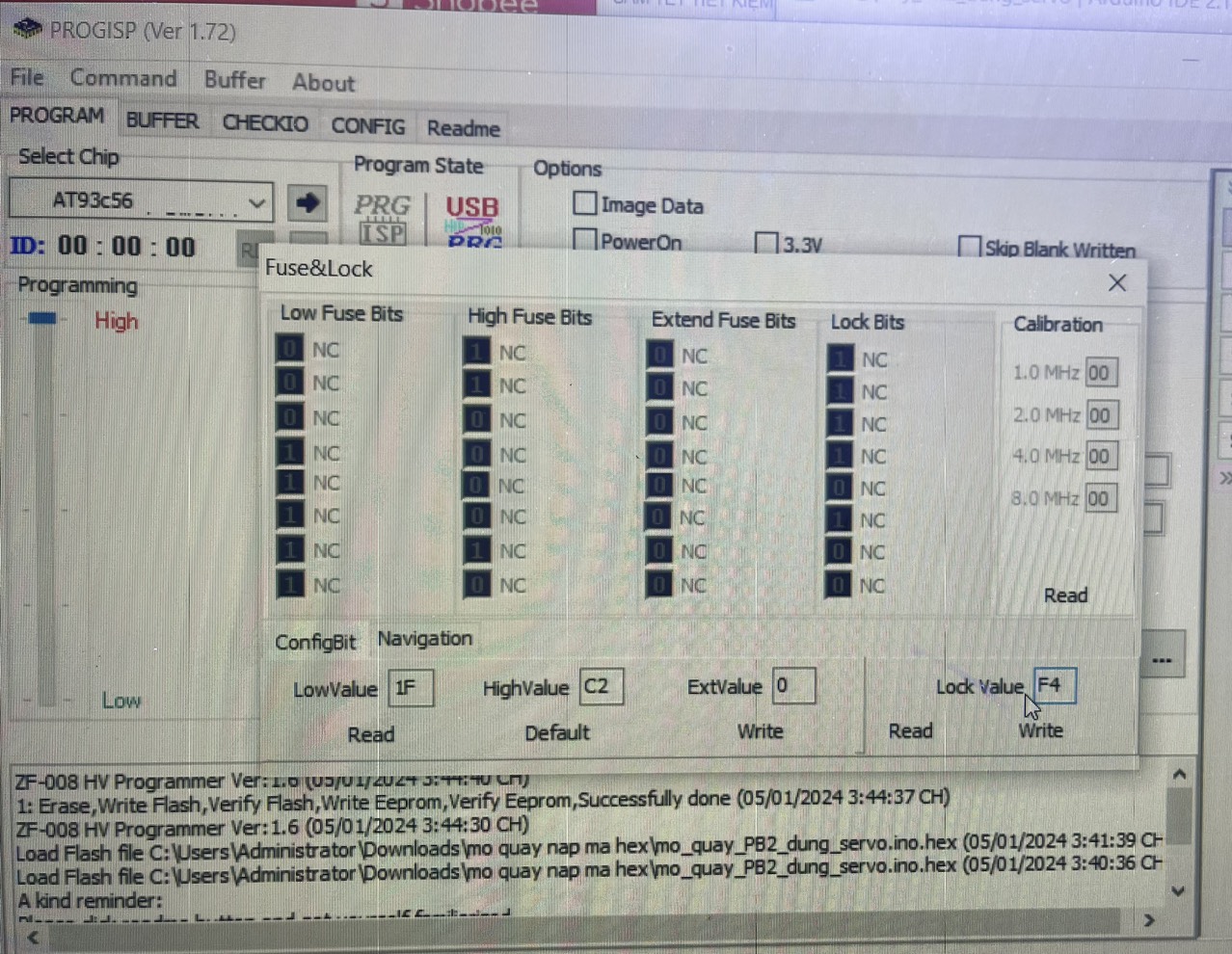

Cài đặt như hình:

CÀI ĐẶT NHƯ TRÊN ÁP DỤNG CHO Thạch anh 16M, đóng lại

Vào load Flash tìm đến file có đuôi (.hex) mở ra

Xong bấm Auto là xong

Xem thêm

Chúc các bạn thành công!!!
