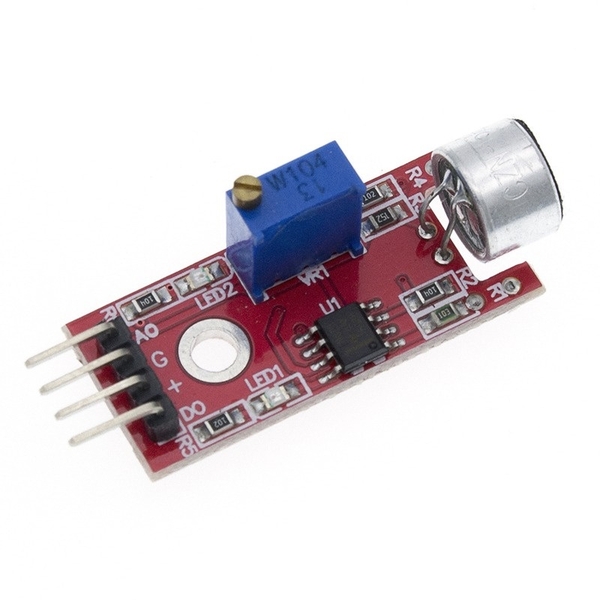

Cảm biến micro âm thanh có độ nhạy cao cho AVR PIC KY-037

Cảm biến micro âm thanh có độ nhạy cao cho AVR PIC KY-037

1. Có thể phát hiện cường độ âm thanh của môi trường xung quanh, sử dụng Lưu ý: Cảm biến này chỉ có thể xác định sự hiện diện của âm thanh (theo nguyên lý rung động) không thể nhận biết kích thước của âm thanh hoặc một tần số cụ thể Âm thanh

2. Độ nhạy có thể điều chỉnh (điều chỉnh chiết áp kỹ thuật số màu xanh lam)

3. Điện áp hoạt động 3.3V-5V

5. Dạng đầu ra Đầu ra công tắc kỹ thuật số (0 và 1 mức cao và thấp)

6. Với các lỗ bu lông cố định, dễ dàng lắp đặt

7. Kích thước PCB bảng nhỏ: 3.2cm * 1.7cm

Hướng dẫn đấu dây mô-đun

1.Điện áp 3.3v-5v bên ngoài VCC (có thể kết nối trực tiếp với vi điều khiển 5v và chip đơn 3.3v)

2.Gnd GND GND bên ngoài GND

3.Out giao diện đầu ra công tắc bảng nhỏ (0 và 1)

Hướng dẫn kết nối

1. Mô-đun âm thanh nhạy cảm nhất với cường độ âm thanh của môi trường, thường được sử dụng để phát hiện cường độ âm thanh của môi trường xung quanh.

2. Khi cường độ âm thanh xung quanh đạt đến ngưỡng cài đặt, đầu ra OUT mức cao, khi cường độ âm thanh xung quanh bên ngoài vượt quá ngưỡng cài đặt, đầu ra OUT của mô-đun thấp;

3. Đầu ra kỹ thuật số bảng nhỏ OUT có thể được kết nối trực tiếp với bộ vi điều khiển, thông qua bộ vi điều khiển để phát hiện mức cao và thấp, để phát hiện âm thanh của môi trường;
