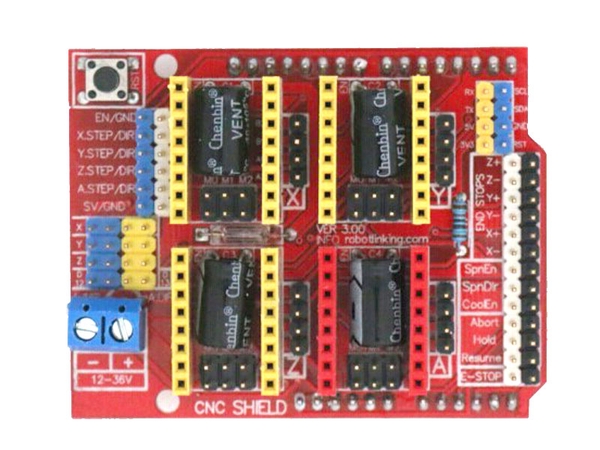

Đây là shield được thiết kế cho phép bạn có thể điều khiển một chiếc máy cnc router hoặc một chiếc máy phay từ một board arduino. Nó chứa 4 khe cắm tương thích với driver A4988 được kết nối trực tiếp đến Arduino có khả năng điều khiển được 3 trục motor (X, Y và Z) và một trục phụ dùng cho máy 3D. Có thêm dãy connector dễ dàng kết nối đến các cảm biến đầu cuối và các nút nhấn điều khiển.
Thông số kỹ thuật:
- Tương thích với thư viện Arduino GRBL 0.8c
- Hỗ trợ 4 trục.
- 2 cảm biến đầu cuối cho mỗi trục.
- Kết nối đến Spindle.
- Kết nối đến quạt làm mát.
- Sử dụng tương thích với driver A4988 / DRV8825
- Có jump set chế độ vi bước cho Step driver
- Điện áp chạy từ 12-36V

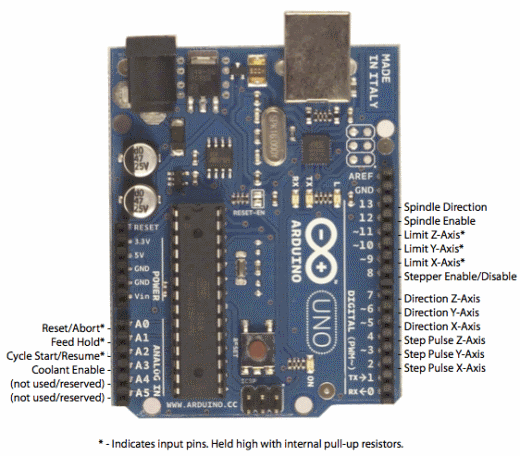

Sơ đồ chân tương ứng của CNC shield với Arduino :
