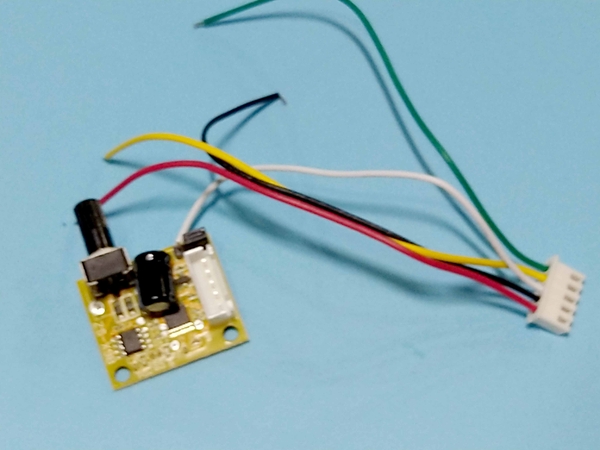

Mạch điều khiển động cơ không chổi than 5 15V

Mã sản phẩm: 1910106

Thương hiệu: nhập khẩu Loại: điện tử

Khối lượng: 100

135.800₫ 140.000₫

Giao hàng toàn quốc. Gọi ngay: 0393451866

Giao hàng trong ngày (áp dụng với nội thành Hải Phòng)

Đổi mới trong 3 ngày nếu lỗi do nhà sản xuất

Xuất hóa đơn đỏ trực tiếp cộng thêm 5%

Chi tiết sản phẩm
Hướng dẫn mua hàng

Mạch điều khiển động cơ không chổi than 5 15V

Điểm đặc biệt của DRV11873 là:

Đã tích hợp thuật toán điều khiển BLDC sensorless.
Đã tích hợp 6 MOSFET công suất bên trong.
Đã tự xử lý Back EMF.
Bạn không cần STM32 để điều khiển việc chuyển pha.

Chỉ cần đấu như sau

      12V

       │

   DRV11873

       │

    U  V  W

       │

     Động cơ

Thường module sẽ có các chân:

VCC (5–16V)
GND
U, V, W (ra động cơ)
PWM (điều chỉnh tốc độ)
FG (xung báo tốc độ)
RD (báo lỗi/trạng thái)

Điều khiển rất đơn giản

Nếu module có chân PWM:

STM32 PWM
     │
     ▼
DRV11873

Hoặc có thể dùng chiết áp (tùy thiết kế module).

STM32 chỉ cần xuất PWM khoảng 20–100 kHz (hoặc theo yêu cầu của module) để điều chỉnh tốc độ. Bên trong DRV11873 sẽ tự:

Khởi động động cơ.
Phát hiện Back EMF.
Chuyển mạch 3 pha.
Bảo vệ kẹt rotor.
Bảo vệ quá dòng.

So sánh với IR2130

DRV11873	IR2130
Tự điều khiển BLDC	❌ Không
Tự đọc Back EMF	❌ Không
Tự chuyển pha	❌ Không
Tự khởi động sensorless	❌ Không
Cần viết Six-Step	Không
Cần STM32	Có thể không cần
Mức độ khó	⭐

Tuy nhiên có một hạn chế rất lớn

DRV11873 chỉ phù hợp cho động cơ nhỏ.

Theo thông số của TI:

Nguồn hoạt động: 5–16V
MOSFET công suất tích hợp trong IC
Dòng liên tục khoảng 1.5A, đỉnh khoảng 2A.

Vì vậy nó rất phù hợp cho:

Quạt BLDC.
Bơm mini.
Động cơ nhỏ.
Quạt tản nhiệt.

Nhưng không phù hợp nếu bạn muốn điều khiển:

Động cơ 24V.
Động cơ 10A, 20A hoặc lớn hơn.
Xe điện, robot công suất lớn.
