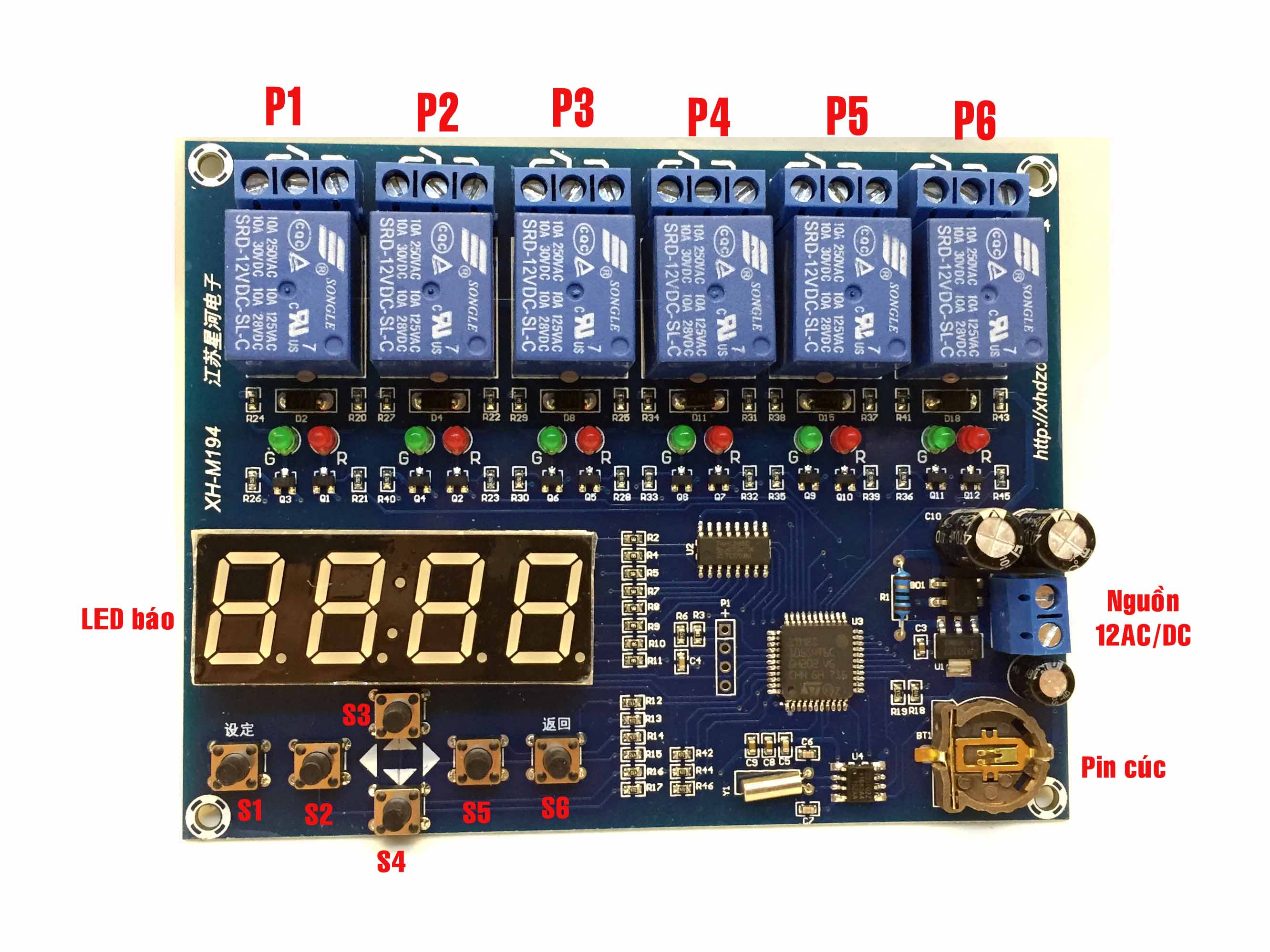

Hẹn giờ đóng mở 6 relay theo thời gian thực XH-M194

Mã sản phẩm: 1804083

Thương hiệu: Nhập khẩu Loại: sản phẩm ứng dụng

Khối lượng: 250.0

350.000₫
chinh-sach
Hỗ trợ phí vận chuyển với đơn hàng trên 300K
chinh-sach
Giao hàng ngay sau khi đặt hàng (áp dụng với nội thành Hải Phòng)
chinh-sach
Đổi mới trong 3 ngày nếu lỗi do nhà sản xuất
chinh-sach
Xuất hóa đơn đỏ trực tiếp cộng thêm 5%

Hẹn giờ đóng mở 6 relay theo thời gian thực XH-M194

Thông số

  • Điện áp: AC/DC 12V
  • Đầu ra: tối đa 250V 10A
  • Kích thước màn hình: 50*19mm
  • Cài đặt thời gian tắt mở cho 5 thiết bị độc lập
  • Relay số 6 để báo trạng thái tắt hoàn toàn hay có thiết bị nào đó đang hoạt động
  • Thời gian cài đặt: 1min

Hướng dẫn sử dụng: Xem

Hướng dẫn bộ hẹn giờ 6 kênh theo thời gian thực

1/ Lắp pin CMOS, cấp nguồn 12v xoay chiều hoặc 1 chiều đều được

2/ Cài đặt đóng hoặc mở cho P1: Relay P1

  • Bước 1 : Bấm nút S1 : Led báo P001
  • Bước  2 : Bấm nút S1 1 lần nữa để chọn chế độ ON/OFF bạn thay đổi chế độ thường đóng hoặc thường  mở này bằng nút S3/S4. Ví dụ bạn chọn (ON)
  • Bước 3 : Bấm tiếp lần nữa nút S1 : Màn hình hiển thị nút H1; chọn thời gian ON ; H2 chọn thời gian OFF thay đổi H1 hoặc H2 bằng nút S3/S4
  • Bước 4: Giả sử bạn đang ở H1, bạn  cài đặt thời gian cho H1 bằng cách bấm tiếp nút S1; lúc này số thời gian sẽ nhảy, bạn thay đổi thời gian bằng S3/S4 theo phút. Nếu thay đổi theo giờ thì bạn bấm nút S2 hoặc  trở về phút bằng nút S5.

Ví dụ :            Thời gian hiện tai là 00:00

                        Bạn cài đặt là P001 -> ON

                        Bạn hẹn giờ H1 : 00 : 04

                        Bạn hẹn giờ H2 :  bằng 00 : 08

Sau đó ấn thoát ra thời gian thực bên ngoài bằng  nút S6

Vậy khi  thời gian chạy đến 00 : 04 thì Relay P1 đóng (có điện). Sau đó thời  gian chạy đến 00 : 08 thì P1 mở (mất điện).



  • Tương tự điều chỉnh P2, P3, P4, P5 như vậy.

3/ Cài  đặt thời gian hiện tại:

 Ví dụ hiện tại đồng hồ hiển thị 00:00  phút mà thời gian thực lúc này là 23:06’ ta làm như sau :

  • Bước 1 : Nhấn S1 => màn hình hiển thị P001
  • Bước2 : Nhấn S3  5 lần để  màn hình hiển thị P006
  • Bước3 : Nhấn S1 lần nữa lúc này 2 số phút nhấp nháy, bạn nhấn S3/S4 để thay đổi số phút
  • Bước 4 : Nhấn S2 để chọn sang số giờ và S3/S4 để điều điều chỉnh  giờ
  • Bước 5 : Nhấn S6 để bấm nút là xong

Video test
