Cách thức hoạt động

Bộ phận di chuyển của chúng ta sẽ gồm 2 nhánh: nhánh trái và nhánh phải. Mỗi nhánh gồm 1 hoặc 2 motor nối vào 2 chân out của module(2 motor thì mắc song song). Muốn cho bộ phận tiến, lùi thì cho 2 nhánh cùng xoay một chiều. Muốn rẽ thì 2 nhánh xoay ngược chiều nhau. Quá đơn giản phải không :))

Thực hành

Chuẩn bị

• Arduino, ở đây mình dùng UNO
• Module l298
• 2 motor

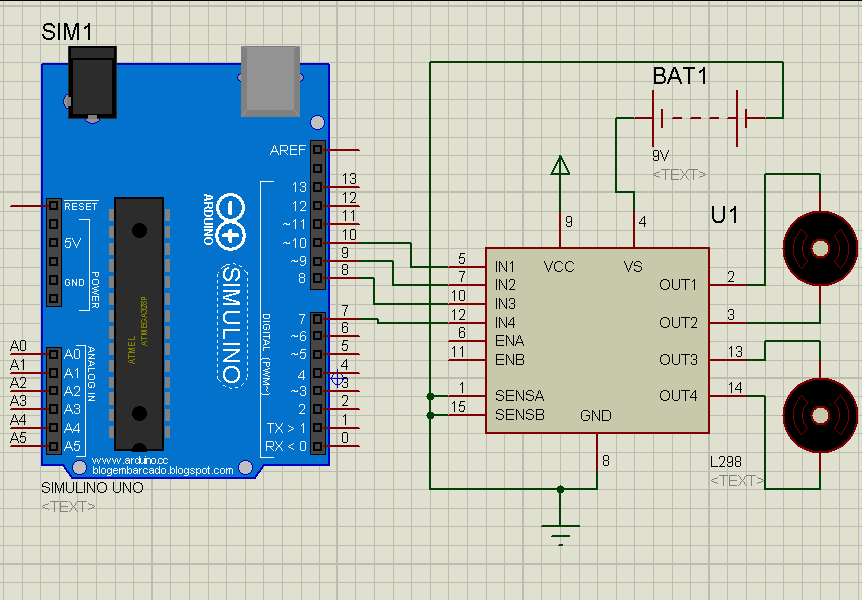

Lắp mạch như sau:

Ok, chú ý: Nên đọc phần 12 trước khi thực hành phần này.

Lập trình với mBlock

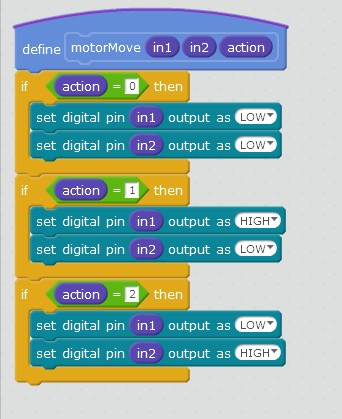

Trước tiên ta tạo một hàm motorMove như phần trước.

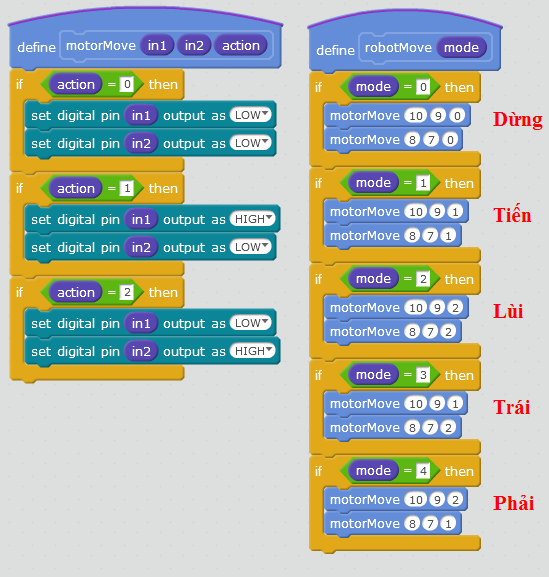

Sau đó tạo một hàm tên robotMove gồm 1 thông số thuộc kiểu số để chỉ chế độ chạy (giá trị của thông số này từ 0 - 4 tương ứng với 5 chế độ chạy như hình):

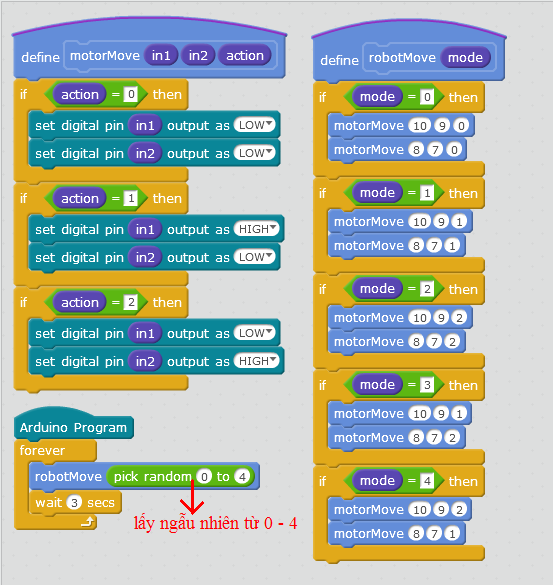

Lập trình chính cho arduino, mình lập trình cho con xe của mình chạy ngẫu nhiên.

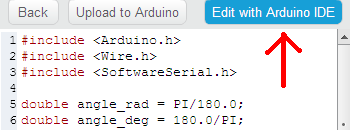

Thằng mBlock này thích bị lỗi nên mình phải chỉnh tí.

pinMode lại như hình

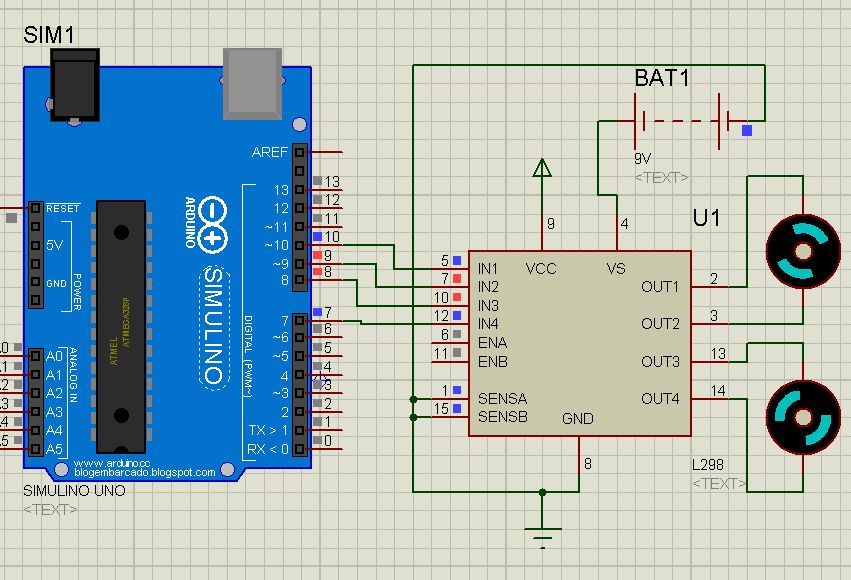

Úp luôn cho nóng :D

Lập trình với Arduino IDE

Code nóng hổi vừa thổi vừa úp nè.

1. #define inA1 10
2. #define inA2 9
3. #define inB1 8
4. #define inB2 7
5. void setup()
6. {
7. pinMode(inA1,OUTPUT);
8. pinMode(inA2,OUTPUT);
9. pinMode(inB1,OUTPUT);
10. pinMode(inB2,OUTPUT);
11. }
12. void loop()
13. {
14. robotMove(random(0,5)); //Chay ngau nhien che do tu 0 - 4
15. delay(3000);
16. }
17. void robotMove(int chedo)
18. {
19. switch(chedo)
20. {
21. case 0: //Dung
22. motorMove(inA1,inA2,0);
23. motorMove(inB1,inB2,0);
24. break;
25. case 1: //Di thang
26. motorMove(inA1,inA2,1);
27. motorMove(inB1,inB2,1);
28. break;
29. case 2: //Lui
30. motorMove(inA1,inA2,2);
31. motorMove(inB1,inB2,2);
32. break;
33. case 3: //Xoay phai
34. motorMove(inA1,inA2,2);
35. motorMove(inB1,inB2,1);
36. break;
37. case 4: //Xoay trai
38. motorMove(inA1,inA2,1);
39. motorMove(inB1,inB2,2);
40. break;
41. }
42. }
43. void motorMove(int in1,int in2, byte action)
44. {
45. switch(action)
46. {
47. case 0: //Dung
48. digitalWrite(in1,0);
49. digitalWrite(in2,0);
50. break;
51. case 1: //Chieu thu 1
52. digitalWrite(in1,1);
53. digitalWrite(in2,0);
54. break;
55. case 2: //Chieu thu 2
56. digitalWrite(in1,0);
57. digitalWrite(in2,1);
58. break;
59. }
60. }

Kết luận

Đây chính là con xe khủng của mình :)))))

Chúc các bạn thành công. Cảm ơn đã quan tâm theo dõi.
