Mã sản phẩm: 2104017
Thương hiệu: GPC Loại: sản phẩm ứng dụng
Khối lượng: 500

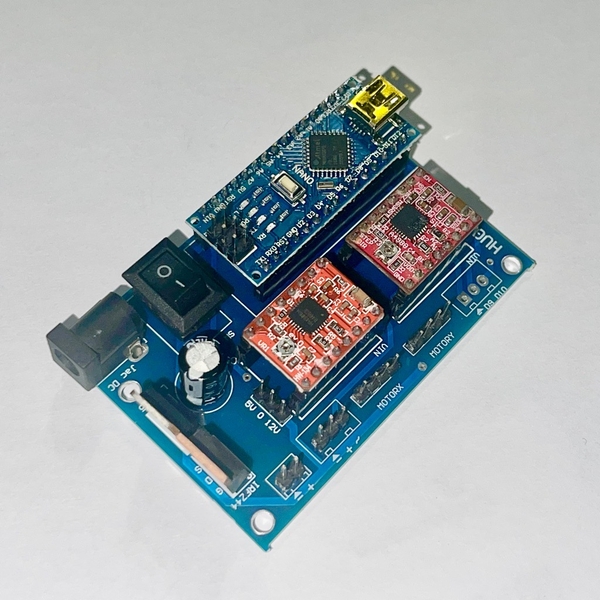

Để tiện ích hơn khi bạn dùng arduino Uno và Shiel V3, chúng tôi đã nâng cấp mạch điều khiển lên sử dụng arduino Nano, tích hợp z44 và A4988 có cả ổn áp 7805 và công tắc trên board.

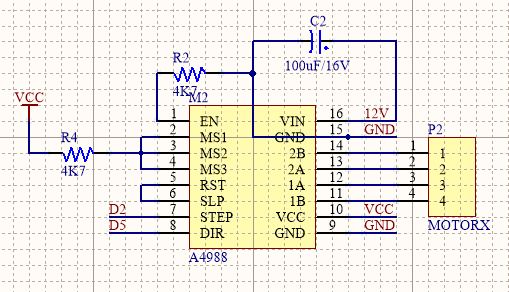

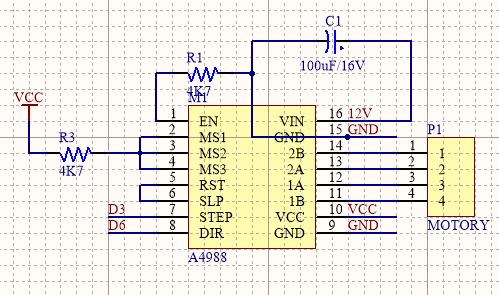

Kết nối A4988 hoặc các driver khác, có 2 trở R1 và R2 nối GND để luôn cho phép hoạt động. Có thể bỏ R1, R2 đi cũng được. Tụ dùng 100 - 220uF/16V

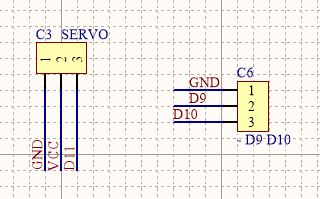

Kết nối Servo với D11, có thếm 2 cổng D9 và D10 để có thể kết nối thêm giới hạn công tắc hành trình cho máy.

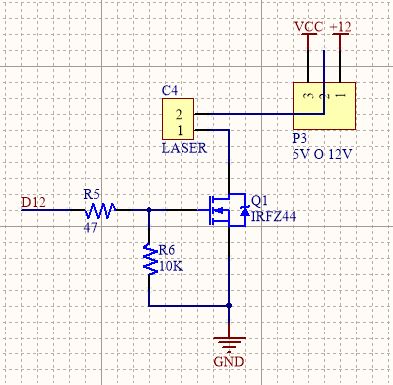

Nguồn cho Laser linh hoạt, có thể dùng 5V cho laser loại 250mW. Dùng 12V cho các loại laser công suất cao hơn. Chú ý công suất cao thì nguồn cấp cần đủ dòng.
Chú ý chân laser vào số 12

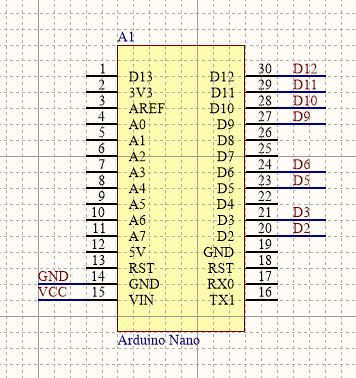

Sử dụng chíp Nano nhỏ gọn tinh tế

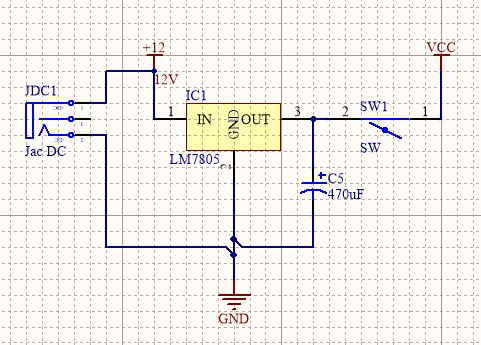

Nguồn có công tắc để chủ động bật tắt nguồn cho bo mạch
Với mạch này bạn có thể sử dụng cho các máy vẽ, máy laser cỡ nhỏ rất tiện dụng
Ghi chú:
1. Bỏ trở 4.7k nối với enb đi
2. Nếu cắm chân servo thì chỉ cần bậy cái vỏ nhựa của nó ra, chân servo vào chân số 10
3. Nếu ko dùng laser thì bỏ con Z44 đi, chân z44 vào chân số 12
4. Dùng benbox thì phần servo cài đặt là 10 và 11
5. Nguồn khuyên dùng từ 5V-9V-12V tùy theo động cơ
6. Laser dùng nguồn 5V đã có ổn áp 5V với laser 250mW
