Màng phim cảm quang in mạch PCB

Mã sản phẩm: 1712020

Thương hiệu: Nhập khẩu Loại: điện tử

Khối lượng: 50.0

70.000₫

Thêm vào yêu thích Đã yêu thích
chinh-sach
Hỗ trợ phí vận chuyển với đơn hàng trên 300K
chinh-sach
Giao hàng ngay sau khi đặt hàng (áp dụng với nội thành Hải Phòng)
chinh-sach
Đổi mới trong 3 ngày nếu lỗi do nhà sản xuất
chinh-sach
Xuất hóa đơn đỏ trực tiếp cộng thêm 5%

Màng phim cảm quang in mạch PCB

Phim khô cảm quang xanh nhạt

Thông số:

Độ dày: 38μm

Chiều ngang: 30cm

Chiều dài đơn vị bán 1m

Hướng dẫn sử dụng:

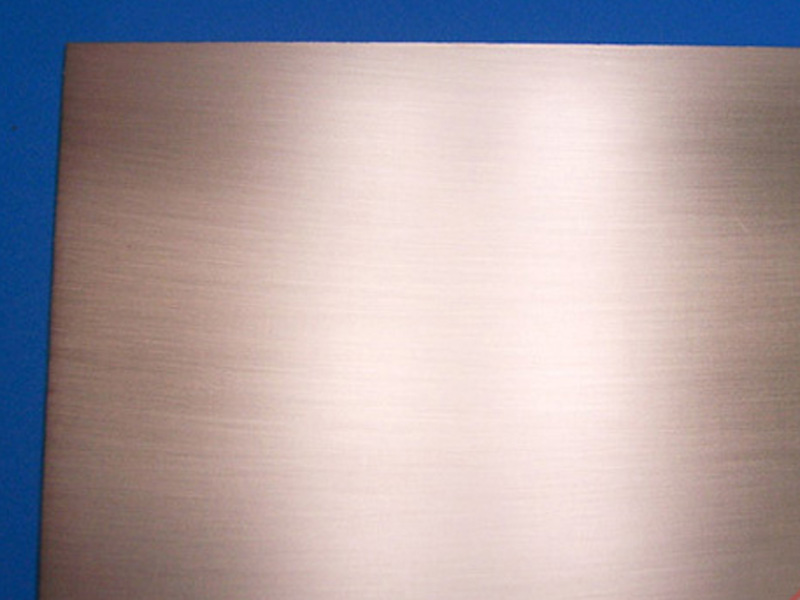

1. Đánh bóng tấm mạ đồng. Đơn giản nhất bạn đánh bóng bằng giấy nhám loại 1000

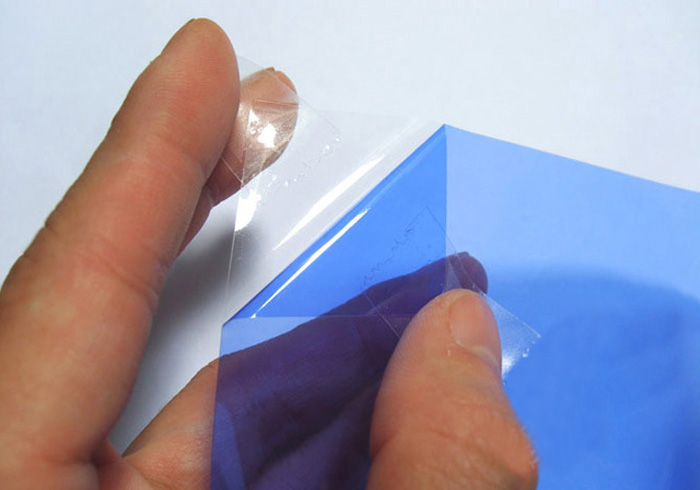

2. Phim cảm quang được bọc giữa hai lớp bóng kính, bạn bóc một bên ra có thể dùng băng dính để lột để tránh bị rách.

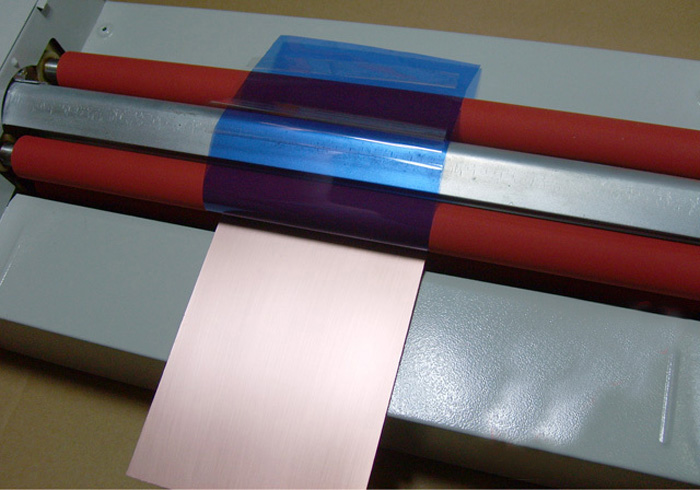

3. Sau đó ép phim với một tấm đồng cố gắng không để không khí lọt vào, ép nguội trước.

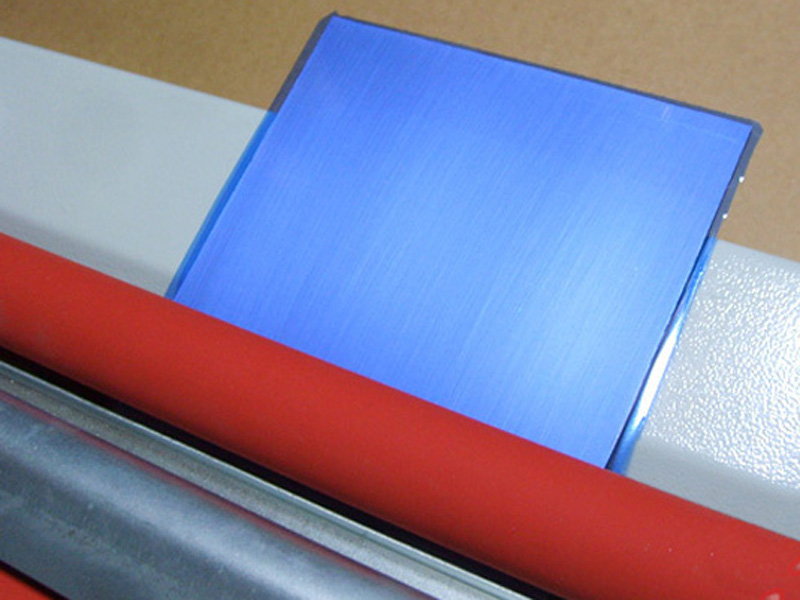

4. Sau khi ép nguội, sử dụng máy ép nhựa ép với nhiệt độ 100 độ.

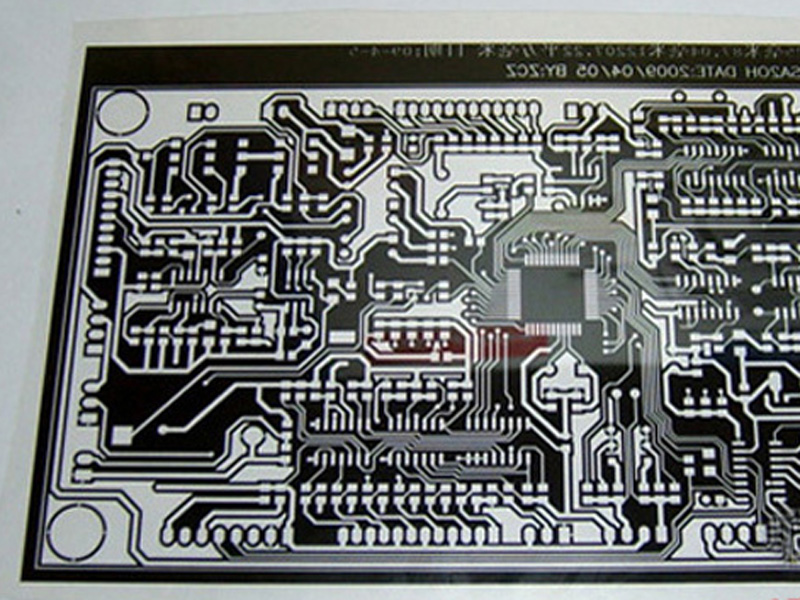

5. Phim bảng mạch in, shop có bán giấy in phim bóng mạch in, nó giúp bạn đạt được độ mịn cao nhất.

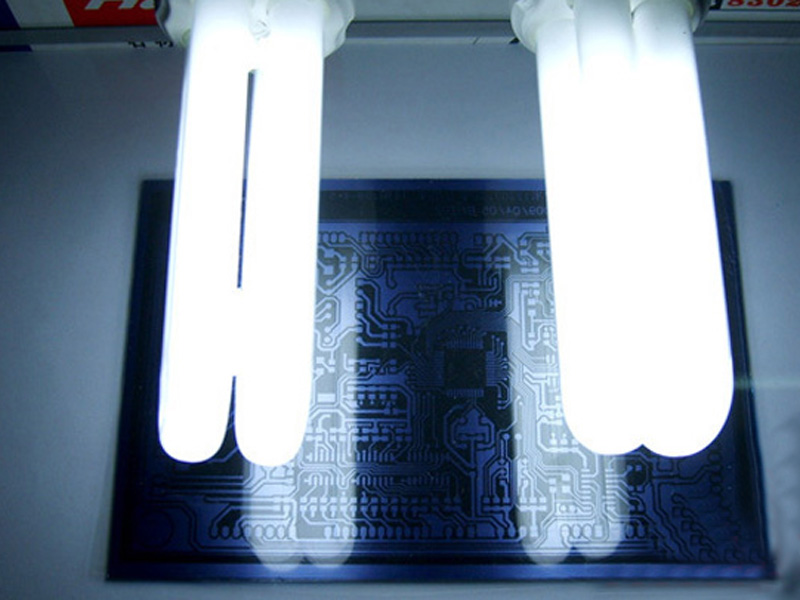

6. Đặt sơ đồ mạch in trên tấm cảm quang (Lưu ý: màng khô là âm, do đó nên in ngược lại) Sử dụng đèn típ tiết kiệm năng lượng loại 10W để phơi sáng. Máy bật trong 1 phút. Quá trình phơi sáng làm phim nhạy sáng sẽ đổi màu và màu sáng sẽ chuyển sang màu xanh đậm. Bạn sẽ dễ dàng thấy sơ đồ mạch của bạn xuất hiện trên bảng in.

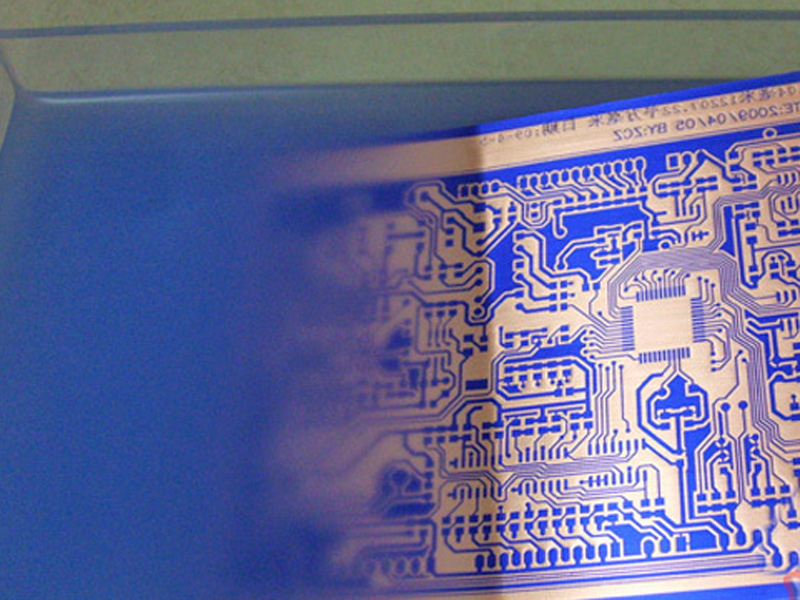

7. Tiếp theo xé màng bảo vệ trên bảng mạch và đưa nó vào dung dịch rửa (Pha tỉ lệ là 1: 100, 10 g tổng 1 L nước). dùng bông để lau bảng mạch nhẹ nhàng.

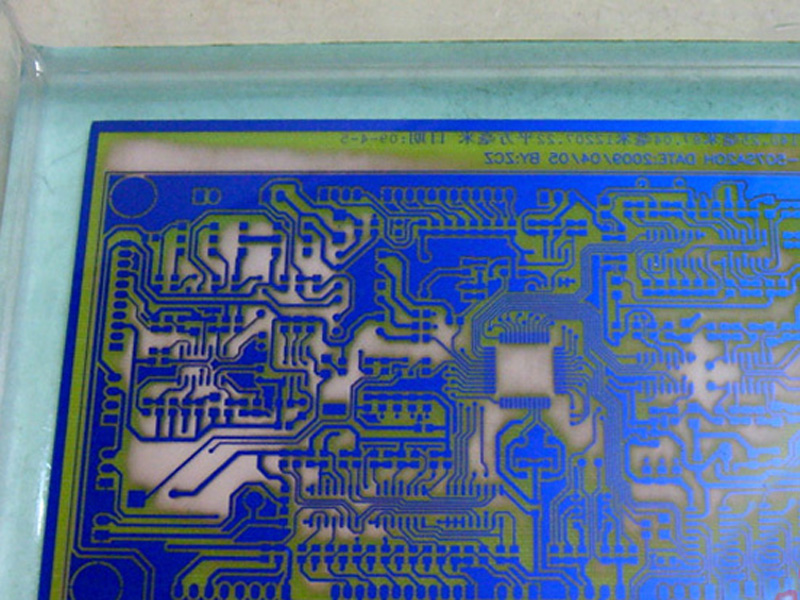

8, Đưa bảng mạch vào dung dịch tẩy đồng (clorua sắt, etchant môi trường, axit hydrochloric + hydro peroxide, v.v.) nên sử dụng phương pháp tẩy thân thiện với môi trường, nhanh, sạch, không có mùi.

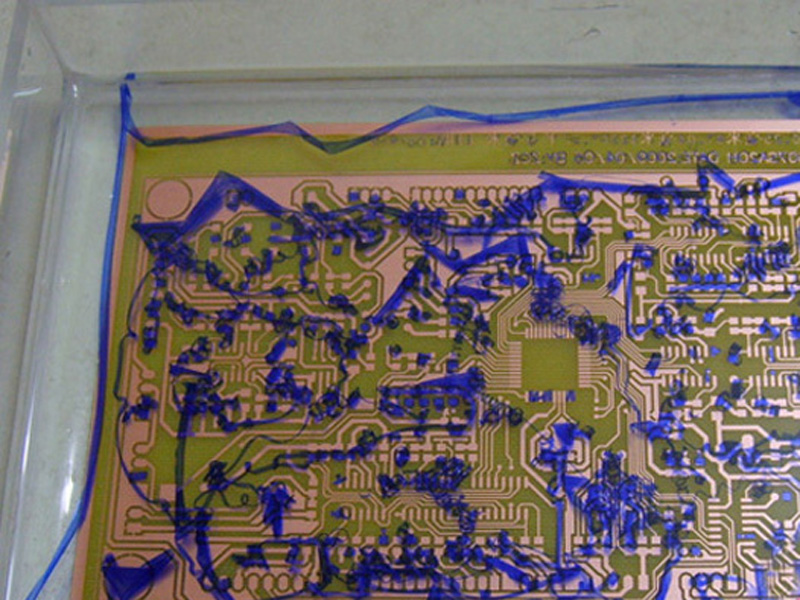

9. Sau khi tẩy bảng mạ đồng xong, ngâm bảng mạch vào dung dịch tẩy lớp phủ với tỷ lệ ở 1:60 hoặc 70, để bảng mạch ngâm trong vài phút.

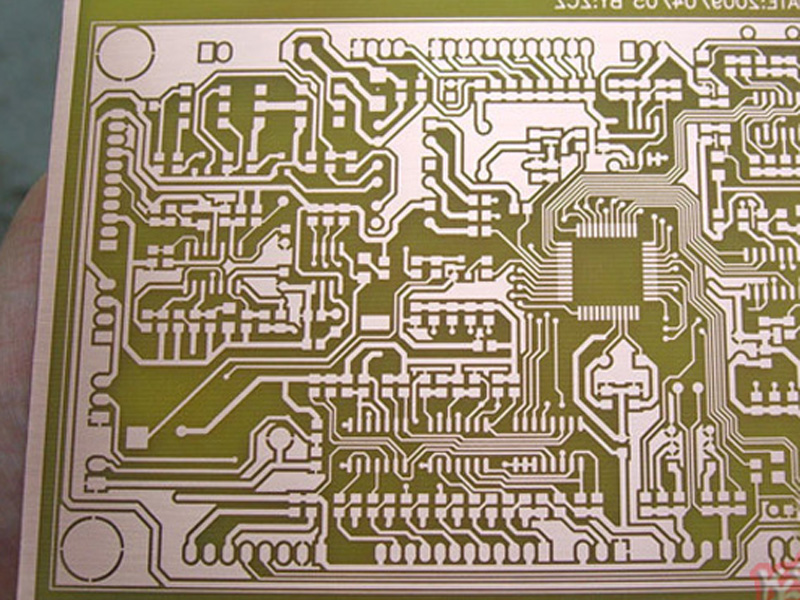

10. Sau khi hoàn thành bảng mạch rất đẹp, khoảng cách đường mạch dày nhất là 0,1mm, chiều rộng dòng 0,1mm.

11. Tiến hành khoan lỗ mạch in và phủ bóng.
