Mã sản phẩm: 1807114
Thương hiệu: Nhập khẩu Loại: sản phẩm ứng dụng
Khối lượng: 200
1.Mô tả sản phẩm

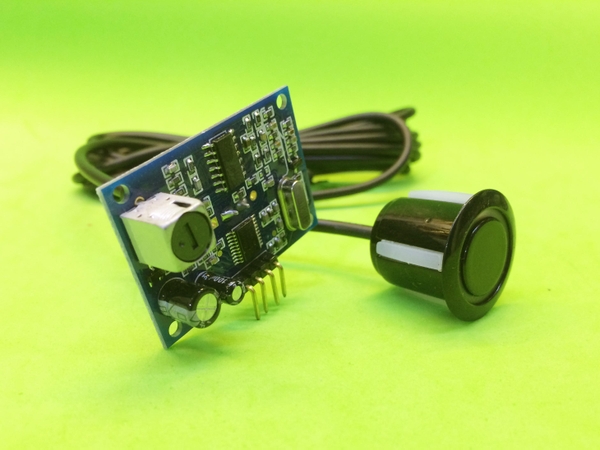

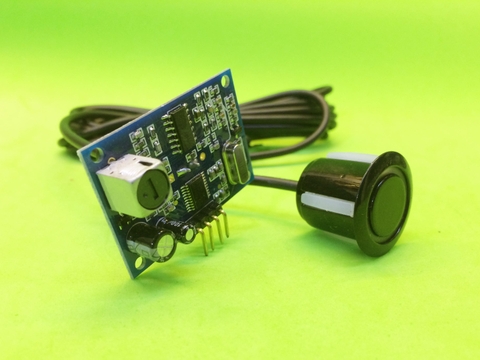

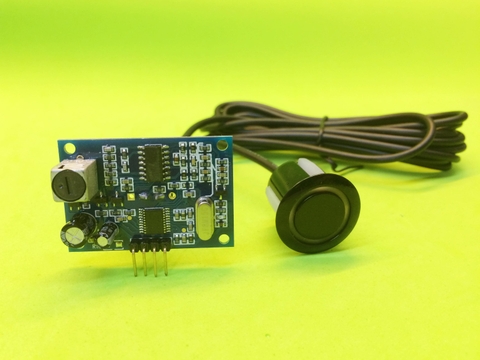

Cảm biến siêu âm chống nước SR04 Waterproof Ultrasonic Sensor thường được sử dụng trong các ứng dụng cần xác định khoảng cách, vật cản,..., cảm biến có đầu dò chống nước dễ lắp đặt lên thân xe, robot, bồn chứa,...với khoảng đo rất xa từ 20~600cm, thích hợp cho các ứng dụng trong công nghiệp cần độ bền và độ ổn định cao.
2.Thông số kĩ thuật
3.Tính năng
Module cảm biến báo động khoảng cách có tính ổn định hiệu suất cao.Thường được sử dụng trong dự án công nghiệp với khoảng cách đo ~600cm.
Ứng dụng : xác định khoảng cách và vật cản như xe thông minh,máy bay từ xa, điều khiển đèn giao thông...
4. Điểm quan trọng nhất: mặt sau bo của anh ghi rõ 5V – RX/TRIG – TX/ECHO – GND. AJ-SR04M có nhiều chế độ, được chọn bằng R19. Ở Mode 1, RX/TRIG và TX/ECHO hoạt động giống HC-SR04: kích TRIG ≥10 µs rồi đo độ rộng ECHO; khoảng cách tính duration / 58 cm. Ở các mode khác, hai chân này có thể hoạt động UART.
Từ ảnh của anh, tôi thấy vị trí R19 ở góc trên bên trái bo có vẻ đang để hở/NC. Nếu đúng vậy thì rất có khả năng bo đang ở Mode 1, tức code pulseIn() là đúng
AJ-SR04M ESP32
5V ---------------- 5V
GND ---------------- GND
RX/TRIG ---------------- GPIO15
TX/ECHO --- 4.7K ---+---- GPIO17
|
10K
|
GND
AJ-SR04M có vùng mù khoảng 20 cm, vì vậy lúc test hãy đặt một mặt phẳng lớn như bìa carton/tường ở khoảng 50–100 cm, không test ở 5–15 cm.
AJ-SR04M trong ảnh: R19 là hai pad hàn nhỏ, dùng để gắn một điện trở nối trực tiếp giữa 2 pad R19. Nó không nối ra ESP32.
Với nhu cầu hiện tại của anh là dùng TRIG/ECHO, thì không hàn gì vào R19 — để hở (NC). Đây là Mode 1, tương thích kiểu HC-SR04: ESP32 phát xung ≥10 µs vào TRIG và đo độ rộng xung ECHO.
Nếu muốn đổi chế độ thì mới hàn điện trở bắc ngang hai pad R19: 300 kΩ = Mode 2 xung TRIG/ECHO tiết kiệm điện; khoảng 120/124 kΩ = Mode 3 UART tự động; 47 kΩ = Mode 4 UART kích lệnh; 0 Ω (nối tắt) = Mode 5 UART ASCII.
