Sử dụng phần mềm ArtCAM Pro 9 để tạo file Gcode rà bề mặt gỗ

21/01/2019
su-dung-phan-mem-artcam-pro-9-de-tao-file-gcode-ra-be-mat-go

Sử dụng phần mềm ArtCAM Pro 9 để tạo file Gcode rà bề mặt gỗ.

Bước 1: Mở phần mềm, chọn Create New Model, sau đó Chọn kích thước phôi, X, Y và đơn vị mm. Trong phần này, cần chọn gốc tọa độ trước để định hình vị trí mũi khoan ban đầu.

Bước 2: Chọn công cụ vẽ hình chữ nhật để vẽ vị trí rà mạch, bạn nhập kích thước bên trái cho chuẩn, xong bấm Create và Close lại

Bước 3: Vào thẻ Toopaths, chọn công cụ chữ T, điền các thông số như hình dưới

 Bước 4: Trong phần Tool List bạn Add dao phay, Chọn kiểu dao phay như hình dưới, xong chon Edit và cài các thông số của dao phay. Xong ấn OK, ra ngoài chọn Selecte

 Bước 5: Bạn đã chọn dc mũi phay, có thể thay đổi thông số ở bên ngoài, có 2 cách phay rà: Raster và Offset

Bước 6: Tại Material chọn Setup để chọn độ sâu và hướng phay, đẩy thanh trượt lên trên cùng. OK

 Bước 7: Trong Ô Name của Toopath đặt tên Phay mach  xong bấm Now để xem đường phay, xong bấm Close

Chú ý: Có nhiều trường hợp khi xuất file phay hệ thống báo lỗi là do đường phay bị chồng lên nhau, cần tạo ra 2 tệp phay riêng.

Bước 8: File phay mạch ở trên, xem mô phỏng tại nút Simulate Toopath bên dưới, bấm Simulate Toopath

   Bấm Play để xem

Bước 9: Xuất file: Chọn Save Toopath, chọn định dạng G-Code (tap), xong bấm mũi tên sang phải. Chú ý: Nếu có nhiều tệp phay, bạn chọn nhiều tệp phay thì nó sẽ gộp lại 1 file cho bạn.

 Xong bấm Save lưu lại tên file

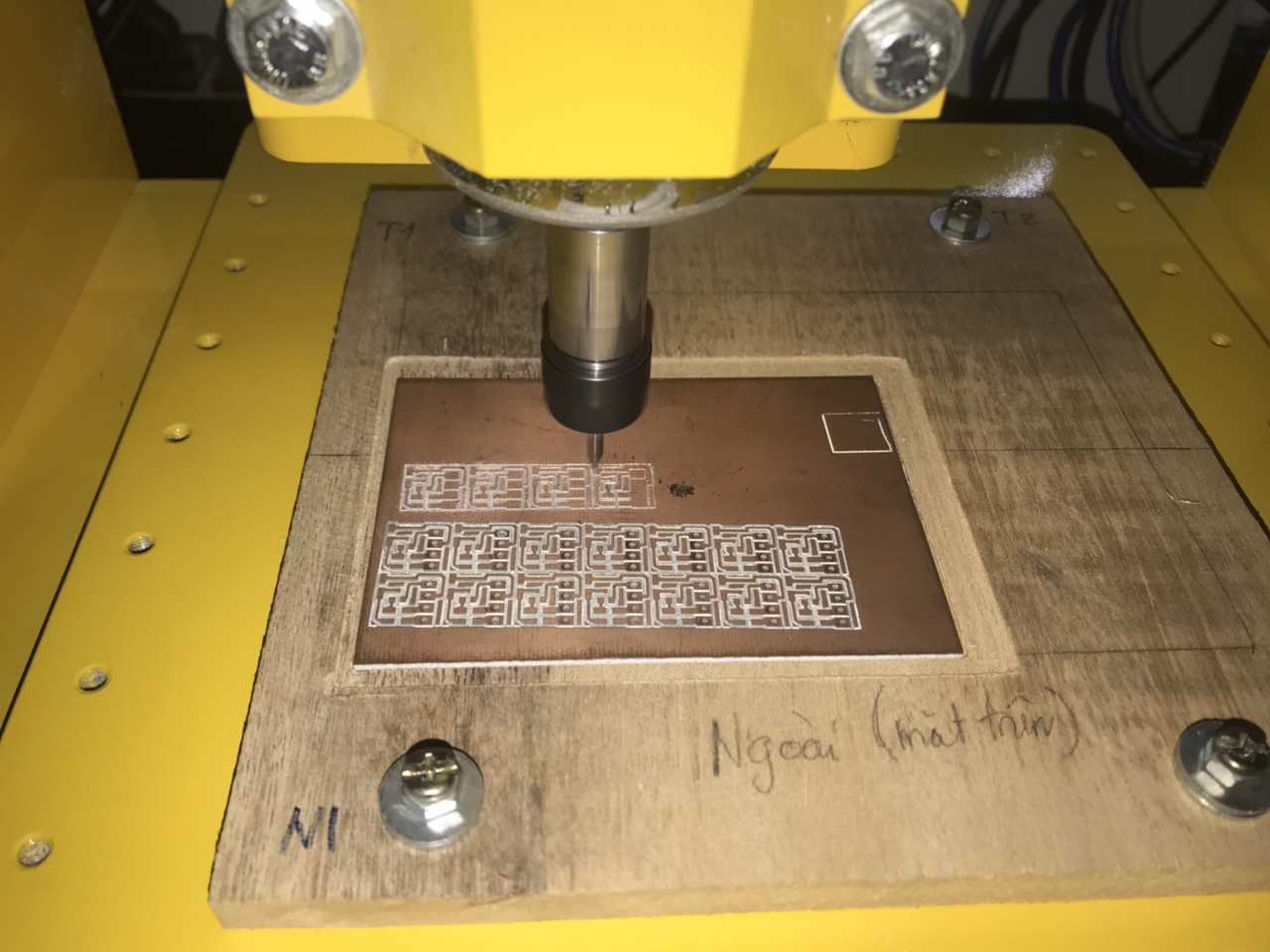

Bước 10: Dùng file đó mở trong mach3 loader để tiến hành phay mạch. Chú ý set gốc tọa độ X, Y, Z cho chuẩn

Xem máy phay giá rẻ

Phần mềm ArtCam Pro 9.1

      Hướng dẫn cài đặt: Giải nén -> cài đặt như bình thường, chọn đơn vị (mm) thay cho (inh) -> cài xong đóng các cửa sổ lại. Mở thư mục cài đặt, copy các file trong thư mục Crack -> Paste nó vào C:\Program Files (x86)\ArtCAM Pro 9\Exec và chọn dán đè là xong.
