Bộ công cụ học tập STEM với arduino Uno + Mạch mở rộng + Module

Mã sản phẩm: OHP0036

Thương hiệu: Nội địa Loại: Sản phẩm học tập

Khối lượng: 1000

3.201.000₫ 3.300.000₫

Hỗ trợ phí vận chuyển với đơn hàng trên 300K

Giao hàng ngay sau khi đặt hàng (áp dụng với nội thành Hải Phòng)

Đổi mới trong 3 ngày nếu lỗi do nhà sản xuất

Xuất hóa đơn đỏ trực tiếp cộng thêm 5%

Chi tiết sản phẩm
Thẻ tags
Hướng dẫn mua hàng

Bộ công cụ học tập STEM với arduino Uno + Mạch mở rộng + Module

Bộ công cụ phát triển các ứng dụng dựa trên vi điều khiển được sử dụng để thực hành, vận dụng kiến thức vào thực tiễn thuộc một số lĩnh vực kỹ thuật và công nghệ tiếp cận cuộc cách mạng công nghiệp lần thứ tư, thúc đẩy giáo dục STEM, và hoạt động nghiên cứu khoa học của học sinh trong lĩnh vực giáo dục Công nghệ.

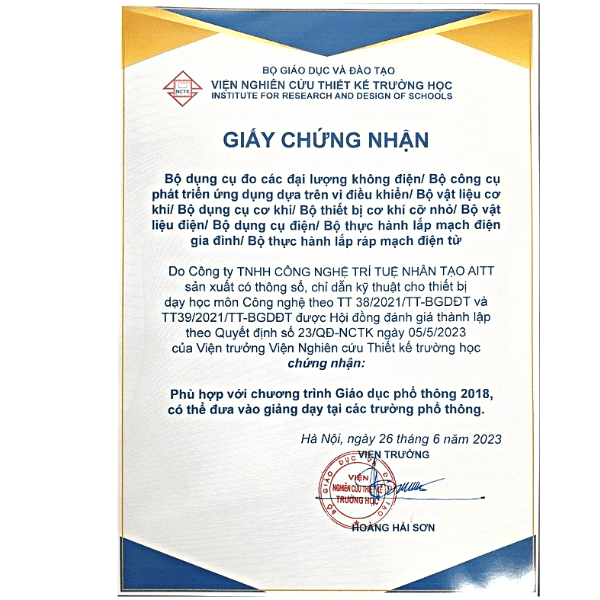

Đạt chứng nhận phù hợp chương trình GDPT 2018

Sản phẩm đã được Viện Nghiên cứu Thiết kế trường học – Bộ Giáo dục và Đào tạo thẩm định và chứng nhận phù hợp với chương trình Giáo dục phổ thông 2018, có thể đưa vào giảng dạy tại các trường.

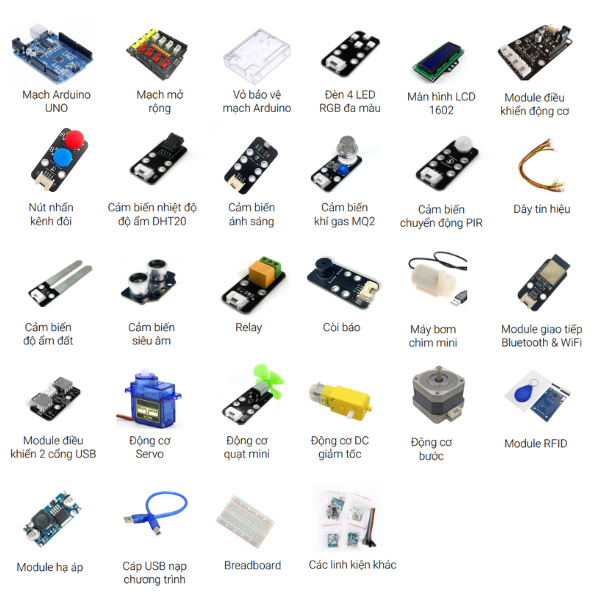

Sản phẩm bao gồm:

Bộ công cụ phát triển các ứng dụng dựa trên vi điều khiển gồm:

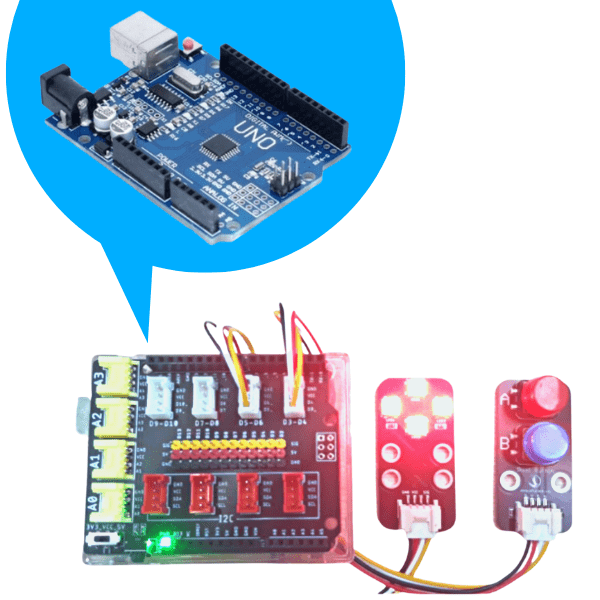

1. Bảng mạch lập trình vi điều khiển và mạch mở rộng

Có chức năng điều khiển các mô đun trong hệ thống, có thể lập trình được bằng nhiều ngôn ngữ và công cụ phù hợp với từng cấp học.

Bảng mạch vi điều khiển này sử dụng mạch lập trình Arduino UNO Rev 3, thuộc loại mã nguồn mở, giá rẻ và rất thông dụng trên thị trường.

Để dễ dàng kết nối các mô đun cảm biến và điều khiển với mạch lập trình, một mạch mở rộng được sử dụng với các cổng kết nối chuẩn hóa.

2. Các mô đun cảm biến

Cảm biến 1: Cảm biến nhiệt độ và độ ẩm

Kích thước 24x48mm, chuẩn I2C 4 dây tín hiệu
Đầu ra: số (digital)
Độ chính xác: nhiệt độ ± 0,5°C, độ ẩm ± 2% RH

Cảm biến 2: Cảm biến ánh sáng

Kích thước 24x48mm, chuẩn 4 dây tín hiệu
Đầu ra: tương tự (analog)
Dải đo: 0-1023

Cảm biến 3: Cảm biến độ ẩm đất

Kích thước 24x48mm, chuẩn 4 dây tín hiệu
Đầu ra: tương tự (analog)
Dải đo: 0-1023

Cảm biến 4: Cảm biến khí gas

Kích thước 24x48mm, chuẩn 4 dây tín hiệu
Đầu ra: tương tự (analog)
Dải đo: 0-1023

Cảm biến 5: Cảm biến chuyển động

Kích thước 24x48mm, chuẩn 4 dây tín hiệu
Đầu ra: số (digital)
Góc quét 120 độ, khoảng cách tối đa 3m

Cảm biến 6: Cảm biến khoảng cách

Kích thước 50x30mm, chuẩn 4 dây tín hiệu
Đầu ra: số (digital)
Công nghệ siêu âm, khoảng cách tối đa 2m

3. Các mô đun đầu vào và hiển thị

Nút ấn 4 chân kênh đôi

Kích thước 24x48mm, chuẩn 4 dây tín hiệu
Đầu ra: số (digital)
2 nút nhấn A & B

4 đèn LED đa màu RGB

Kích thước 24x48mm, chuẩn 4 dây tín hiệu
Đầu vào: số (digital)
4 LED RGB WS2812B 16 triệu màu

Màn hình LCD 1602

Kích thước 24x48mm, chuẩn 4 dây tín hiệu
Đầu vào: I2C
16 hàng 2 cột ký tự đơn sắc

4. Các mô đun điều khiển đóng ngắt

Mô đun Còi báo

Kích thước 24x48mm, chuẩn 4 dây tín hiệu
Đầu vào: số
Điện áp 5V, tần số âm thanh khoảng: 2,5 KHz

Mô đun Relay

Kích thước 24x48mm, chuẩn 4 dây tín hiệu
Đầu vào: số (digital)
Đóng ngắt dòng điện tối đa 24V 3A

Mô đun mạch cầu H

Kích thước 48x60mm, chuẩn 4 dây tín hiệu
Đầu vào: I2C
Điều khiển 4 động cơ DC hoặc 2 động cơ bước
Điện áp 5-24V 2A

5. Các mô đun giao tiếp

Mô đun giao tiếp Bluetooth, Wifi

Kích thước 24x48mm, chuẩn 4 dây tín hiệu
Đầu vào: UART
Hỗ trợ kết nối Bluetooth lẫn WiFi

Mô đun giao tiếp RFID

Kích thước 24x48mm, chuẩn 4 dây tín hiệu
Đầu vào: I2C / SPI
Hỗ trợ đọc thẻ RFID tần số 13.56MHz

6. Động cơ

Động cơ điện 1 chiều (9-12V, 0,2A, 150-300 vòng/phút)
Động cơ servo (3-6V, tốc độ: 0,1s/60°)
Động cơ bước (12-24V, bước góc: 1,8°)
Máy bơm chìm mini 3-5V 0.2A

7. Linh, phụ kiện

Board test kích thước 15 x 5,5cm

Dây dupont và linh kiện điện tử các loại

Tài liệu hướng dẫn
