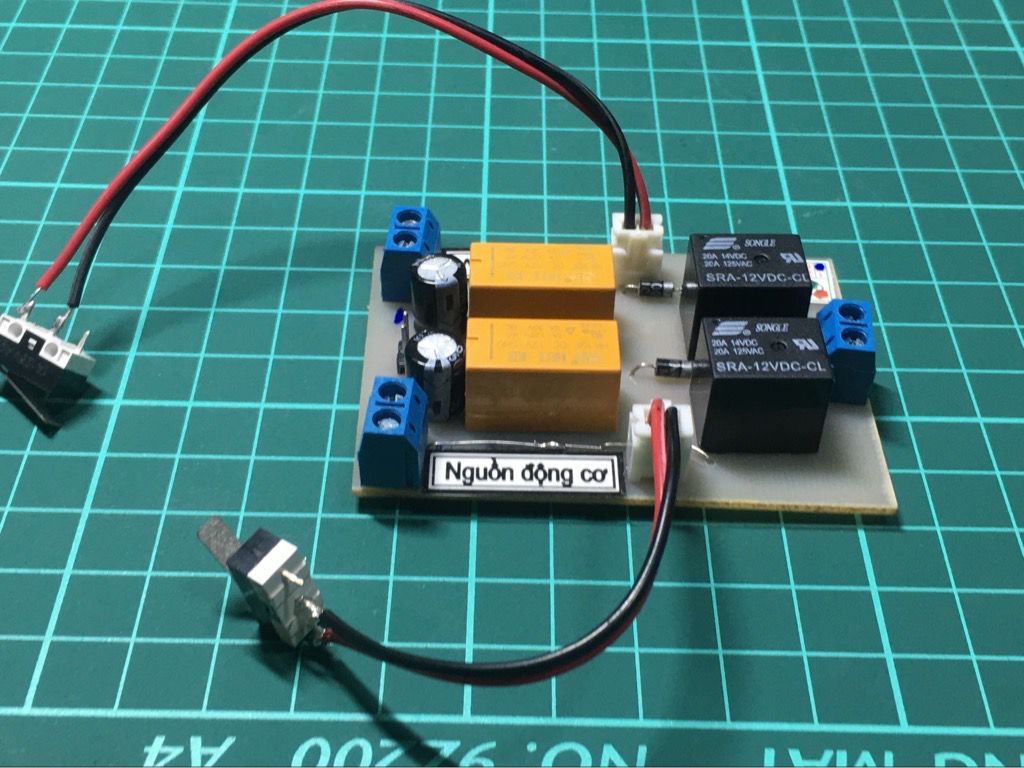

Bộ đảo chiều động cơ 12V dùng công tắc hành trình

1. Thông số kỹ thuật:

- Module relay 2 kênh 5V dòng cho động cơ tối đa 10A

- Công tắc điều khiển từ xa bằng Wifi, hướng dẫn cài đặt tại đây

- Công tắc hành trình giới hạn cho động cơ

- Mạch hạ áp cho nguồn điều khiển

Chú ý: Phiên bản chưa bao gồm nguồn và động cơ DC giảm tốc

Thêm Nguồn và động cơ giảm tốc: 180.000đ

2. Nguyên lý hoạt động

- Kết nối thiết bị với động cơ, mặc định nguồn động cơ 12VDC

- Mắc 2 vị trí công tắc hành trình để khi động cơ hoạt động, đến giới hạn thì tác động được vào công tắc hành trình. Bạn có thể thay thế công tắc hành trình mini này bằng công tắc hành trình to hơn để an toàn trong hoạt động. Chú ý chiều quay của động cơ phù hợp với bên công tắc hành trình làm nó dừng. Nếu bị ngược, bạn đổi 2 dây nguồn cấp cho động cơ hoặc vị trí 2 công tắc hành trình

- Cấp nguồn cho thiết bị 12VDC, mạch hoạt động, cấp nguồn làm động cơ hoạt động ngay, động cơ chỉ dừng khi tác động vào 1 trong 2 công tắc hành trình

- Nguồn cấp được hạ áp xuống 5V cấp cho mạch điều khiển

- Cài đặt công tắc wifi với điện thoại thông minh theo hướng dẫn cài đặt ở trên.

Mua ngay tại đây
