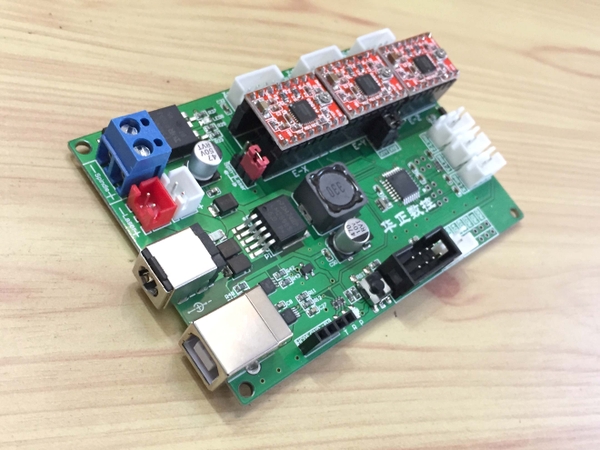

Bo mạch điều khiển CNC phay khắc Laser

Mã sản phẩm: 1712053

Thương hiệu: nhập khẩu Loại: sản phẩm ứng dụng

Khối lượng: 150

873.000₫ 900.000₫

Thêm vào yêu thích Đã yêu thích
chinh-sach
Giao hàng toàn quốc. Gọi ngay: 0393451866
chinh-sach
Giao hàng trong ngày (áp dụng với nội thành Hải Phòng)
chinh-sach
Đổi mới trong 3 ngày nếu lỗi do nhà sản xuất
chinh-sach
Xuất hóa đơn đỏ trực tiếp cộng thêm 5%

Bo mạch điều khiển CNC phay khắc Laser

Hướng dẫn sử dụng:

Video hướng dẫn cài đặt phần mềm

Quy tắc chân của mạch dùng với GrblControl như sau:

Trên board mạch này có 3 giắc 3 chân X, Y, Z. Mỗi chân có sơ đồ như sau, từ trên xuống dưới đánh số 1-2-3

Chân 1: nối qua trở 10K với chân tín hiệu của IC

Chân 2: nối tới GND

Chân 3: nối trực tiếp với 5V

  • Chân 2 nối với chân 3: Chập điện
  • trục X:chân Digital 9 (chân 13 IC)
  • trục Y:chân Digital 10 (chân 14 IC)
  • trục Z:chân Digital 12 (chân 16 IC)

Chú ý: Chân 11 trong GrblControl dùng để điều khiển động cơ hoặc laser, khác với bo mạch Shiel V3

Đấu nối dây, sử dụng các tiếp điểm thường mở của các công tắc, 1 chân được cấp vào GND các chân còn lại sẽ đấu với tín hiệu đầu vào tương ứng. Như vậy chỉ dùng chân 1 và 2, bỏ chân số 3.

Cài đặt phần mềm

Mở phần mềm GrblControl, gõ lệnh vào dòng điều khiển sau:

$21=1  (enter)

$22=1 (enter): Bật chế độ tự căn chỉnh về Home (có thể bỏ qua)

$$ (enter) và xem thấy kết quả $21 và $22 bằng 1 là đã bật chức năng giới hạn hành trình.

- Lắp thêm đầu dò rà mặt phẳng đấu vào chân A5 trên board mạch, chân còn lại đấu vào GND. Chú ý $20=0 để không báo lỗi.

- Lắp servo: quy tắc chân từ trên xuống dưới 1-2-3: 1(Out); 2(+); 3(GND).

- STOP: lắp với rest
