Các hiệu ứng cơ bản của LCD 16x2

1.Mô tả

Chắc các bạn đã biết dùng LCD 16x2?Thật đơn giản đúng không?Nhưng hãy thử làm như mình, thêm các hiệu ứng chữ để làm nó sinh động hơn, thú vị hơn cho người xem thì hay hơn nhiều.Nào, cùng bắt đầu thôi!

2.Bạn cần gì?

Bạn cần:

• 1 con Arduino Uno R3
• 1 Text LCD 16x2(có thể dùng với module I2C)
• 1 Biến Trở 10k
• 1 Điện Trở 220 ohm
• 1 breadboard
• Một số dây breadboard

3.Cắm mạch

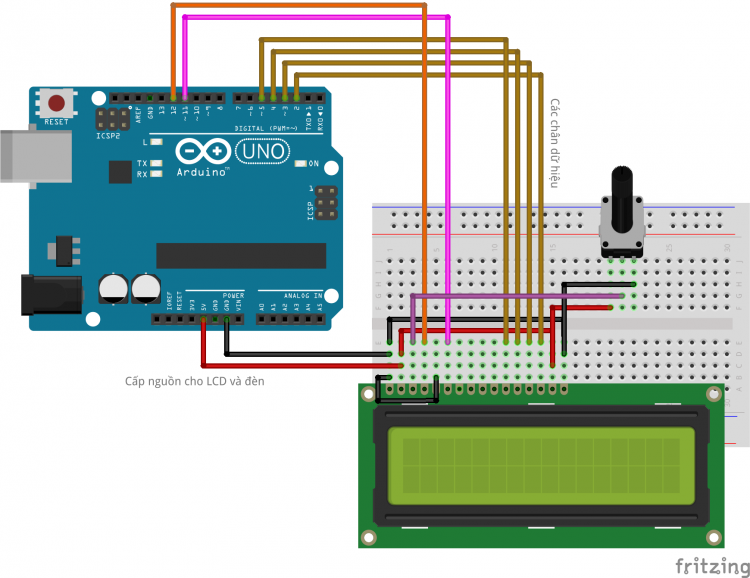

Các bạn cắm như dưới đây, y hệt bài Điều khiển LCD bằng Arduino UNO của bạn Tôi Yêu Arduino.

4.Code

4.1.Blink

Nhấp nháy chữ trên LCD:

1. //Thêm thư viện LiquidCrystal - nó có sẵn vì vậy bạn không cần cài thêm gì cả
2. #include <LiquidCrystal.h>
3.
4. //Khởi tạo với các chân
5. LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
6.
7. void setup() {
8.
9. ​lcd.begin(16, 2);//Thông báo đây là LCD 160
10. ​lcd.print("Hello World!");//In ra dòng chữ, bạn có thể chỉnh chữ lại tuỳ
11. ​lcd.setCursor(0 , 1)
12. ​lcd.print("arduino.vn")
13. }
14.
15. void loop() {
16. lcd.noDisplay();//Xoá màn hình hiển thị
17. delay(500);//chờ 0,5 giây
18. lcd.Display();//Hiển thị trở lại
19. delay(500);
20. }
21.

Kết quả:

4.2.Tự động cuộn chữ

Chương trình tự dịch chuyển chữ ở dòng thứ 1 trên LCD khi bắt đầu có kí tự ở dòng thứ 2:

1. // Thêm thư viện
2. #include <LiquidCrystal.h>
3.
4. //Khai báo các chân LCD
5. LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
6.
7. void setup() {
8. ​// Cấu hình hàng và cột LC
9. ​lcd.begin(16, 2)
10. }
11.
12. void loop() {
13. ​// Đưa con trỏ về vị trí (0,0)
14. ​lcd.setCursor(0, 0)
15. ​// In ra giá trị từ 0 - 9
16. ​for (int thisChar = 0; thisChar < 10; thisChar++)
17. ​lcd.print(thisChar)
18. ​delay(500)
19. ​
20.
21. ​// Đặt con trỏ tới vị trí (16,1)
22. ​lcd.setCursor(16, 1)
23. ​// Cấu hình hiển thị tự cuộn chữ
24. ​lcd.autoscroll()
25. ​//IN giá trị từ 0 - 9
26. ​for (int thisChar = 0; thisChar < 10; thisChar++)
27. ​lcd.print(thisChar)
28. ​delay(500)
29. ​
30. ​// Tắt chức năng tự động cuộ
31. ​lcd.noAutoscroll()
32.
33. ​// Xóa màn hình cho vòng lặp kế tiế
34. ​lcd.clear()
35. }

Kết quả:

4.3.Blink con trỏ

Chương trình chớp tắt con trỏ cuối dòng:

1. // Thêm thư viện
2. #include <LiquidCrystal.h>
3.
4. //Khai báo các chân LCD
5. LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
6.
7. void setup() {
8. ​// Cấu hình hàng và cột
9. ​lcd.begin(16, 2)
10. ​// In thông báo hello ra LCD
11. ​lcd.print("hello, world!")
12. }
13.
14. void loop() {
15. ​// Tắt blink con tr
16. ​lcd.noBlink()
17. ​delay(3000)
18. ​// Bật blink con tr
19. ​lcd.blink()
20. ​delay(3000)
21. }

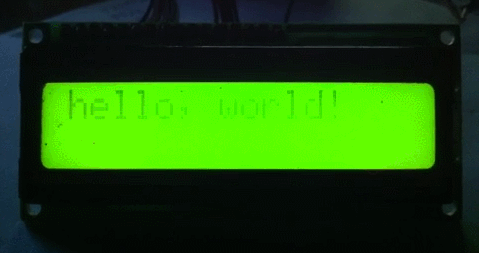

Kết quả:

4.4.Blink con trỏ dưới dạng dấu gạch nối

Chương trình chớp tắt con trỏ cuối dòng dưới dạng gạch nối:

1. // Thêm thư viện
2. #include <LiquidCrystal.h>
3.
4. //Khai báo các chân LCD
5. LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
6.
7. void setup() {
8. ​// Khởi tạo LCD
9. ​lcd.begin(16, 2)
10. ​// In thông báo trên LCD
11. ​lcd.print("hello, world!")
12. }
13.
14. void loop() {
15. ​// Tắt con trỏ
16. ​lcd.noCursor()
17. ​delay(500)
18. ​// Hiện con trỏ
19. ​lcd.cursor()
20. ​delay(500)
21. }

Kết quả:

4.5.Chạy chữ

Cho tất cả chữ chạy từ trái sang phải và ngược lại.

1. // Thêm thư viện
2. #include <LiquidCrystal.h>
3.
4. //Khai báo các chân LCD
5. LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
6.
7. void setup() {
8. ​// Cấu hình LC
9. ​lcd.begin(16, 2)
10. ​// In hello ra LCD
11. ​lcd.print("hello, world!")
12. ​delay(1000)
13. }
14.
15. void loop() {
16. ​// Cuộn 13 vị trí sang trá
17. ​for (int positionCounter = 0; positionCounter < 13; positionCounter++)
18. ​// Cuộn 1 vị trí sang trái
19. ​lcd.scrollDisplayLeft()
20. ​// delay
21. ​delay(150)
22. ​
23.
24. ​// Cuộn 29 vị trí sang phải
25. ​for (int positionCounter = 0; positionCounter < 29; positionCounter++)
26. ​// Cuộn 1 vị trí sang phải
27. ​lcd.scrollDisplayRight()
28. ​// wdelay
29. ​delay(150)
30. ​
31.
32. ​// Cuộn 16 vị trí sang trá
33. ​for (int positionCounter = 0; positionCounter < 16; positionCounter++)
34. ​// Cuộn 1 vị trí sang trái
35. ​lcd.scrollDisplayLeft()
36. ​// delay
37. ​delay(150)
38. ​
39.
40. ​// delay
41. ​delay(1000)
42.
43. }

Kết quả:

4.6. In chữ và tự xuống dòng

Chương trình tự xuống dòng khi vượt quá số ký tự trong 1 dòng:

1. // Thêm thư viện
2. #include <LiquidCrystal.h>
3.
4. // Khai báo 2 biến lưu hàng và cột LCD
5. const int numRows = 2;
6. const int numCols = 16;
7.
8. //Khai báo các chân LCD
9. LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
10.
11. void setup()
12. { // Cấu hình LCD:
13. ​lcd.begin(numCols, numRows)
14. }
15.
16. void loop()
17. { // Hiển thị ký tự từ a - z:
18. ​for (int thisLetter = 'a'; thisLetter <= 'z'; thisLetter++)
19. ​// Lặp lại trên cột
20. ​for (int thisRow = 0; thisRow < numRows; thisRow++)
21. ​// lặp lại trên hàng
22. ​for (int thisCol = 0; thisCol < numCols; thisCol++)
23. ​// Đặt giá trị con trỏ hiện tại
24. ​lcd.setCursor(thisCol, thisRow)
25. ​// In các ký tự lên LCD
26. ​lcd.write(thisLetter)
27. ​delay(200)
28. ​
29. ​
30. ​
31. }

Kết quả

4.7.Text Direction

Kiểm soát vị trí con trỏ, ví dụ này phù hợp cho các ứng dụng điều khiển chọn menu dùng nút bấm:

1. // Thêm thư viện
2. #include <LiquidCrystal.h>
3.
4. //Khai báo các chân LCD
5. LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
6.
7. int thisChar = 'a';
8.
9. void setup() {
10. ​// Cấu hình LCD
11. ​lcd.begin(16, 2)
12. ​// Bật con trỏ
13. ​lcd.cursor()
14. }
15.
16. void loop() {
17. ​// Đảo chiều tại 'm'
18. ​if (thisChar == 'm')
19. ​// Dịch phải cho ký tự kế tiế
20. ​lcd.rightToLeft()
21. ​
22. ​// Đảo chiều tiếp tục tại 's'
23. ​if (thisChar == 's')
24. ​// Dịch trái cho ký tự kế tiế
25. ​lcd.leftToRight()
26. ​
27. ​// reset tại 'z'
28. ​if (thisChar > 'z')
29. ​// Tới vị trí (0,0)
30. ​lcd.home()
31. ​// Bắt đầu in a tại
32. ​thisChar = 'a'
33. ​
34. ​// In ký t
35. ​lcd.write(thisChar)
36. ​// delay
37. ​delay(1000)
38. ​// Tăng ký tự tiếp theo
39. ​thisChar++
40. }
