Hướng dẫn sử dụng máy phay CNC GRBL control chức năng tạo bản đồ cao độ (Height map)

Hướng dẫn sử dụng máy phay CNC GRBL control chức năng tạo bản đồ cao độ (Height map)

B1: Bấm 2 nút xác định gốc tọa độ 0 và độ cao Z

B2: Mở file cần phay

B3: bấm Create trong Heightmap

B4: Bấm auto để co kích thước theo đúng file phay

B5: Chia các điểm x, y để tạo điểm xác định map

B6: Điền Zb và Zt: giới hạn chênh lệch độ nghiêng so với gốc tọa độ 0

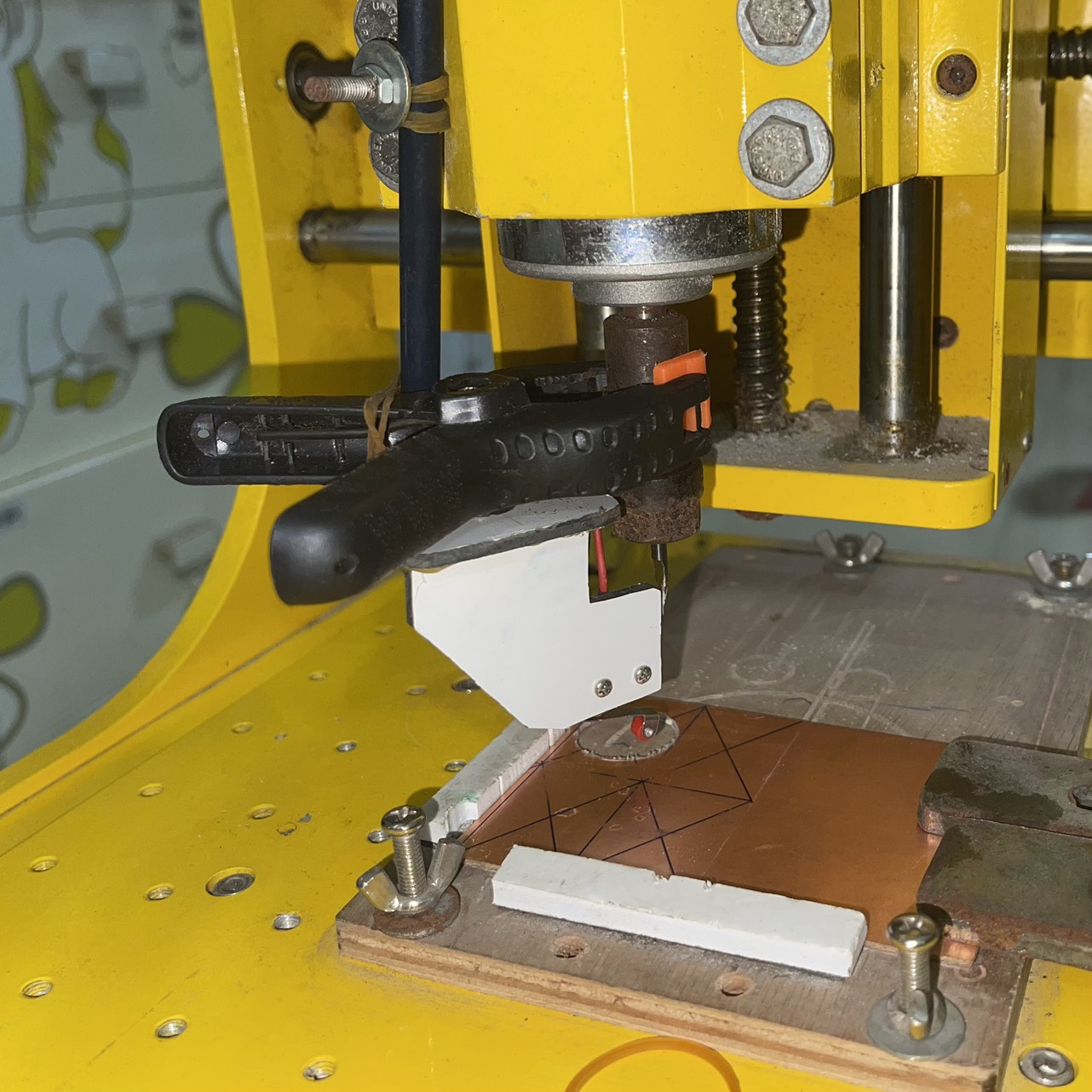

B7: Kẹp đầu dò hoặc cảm biến vào đầu mũi phay

B8: Bấm Probe để tiến hành dò

B9: Sau khi dò xong bấm OK

B10: Vào File -> Save As: chọn đến thư mục lưu file theo tên mới

B11: Bấm Edit mode trong Heightmap và tích vào Use Heightmap để tiến hành phay. Hoặc có thể bấm Open để mở file đã lưu ra tiến hành phay
