Cách cài đặt cân chỉnh máy phay CNC với phần mềm grblControl

Cách cài đặt cân chỉnh máy phay CNC với phần mềm grblControl

          Hướng dẫn cài đặt bước cho các trục

• Khái niệm: là con số thể hiện số bước mà động cơ bước cần thực hiện để trục di chuyển 1 khảng là 1mm

1. Kết nối.

Mở phần mền grbl Control

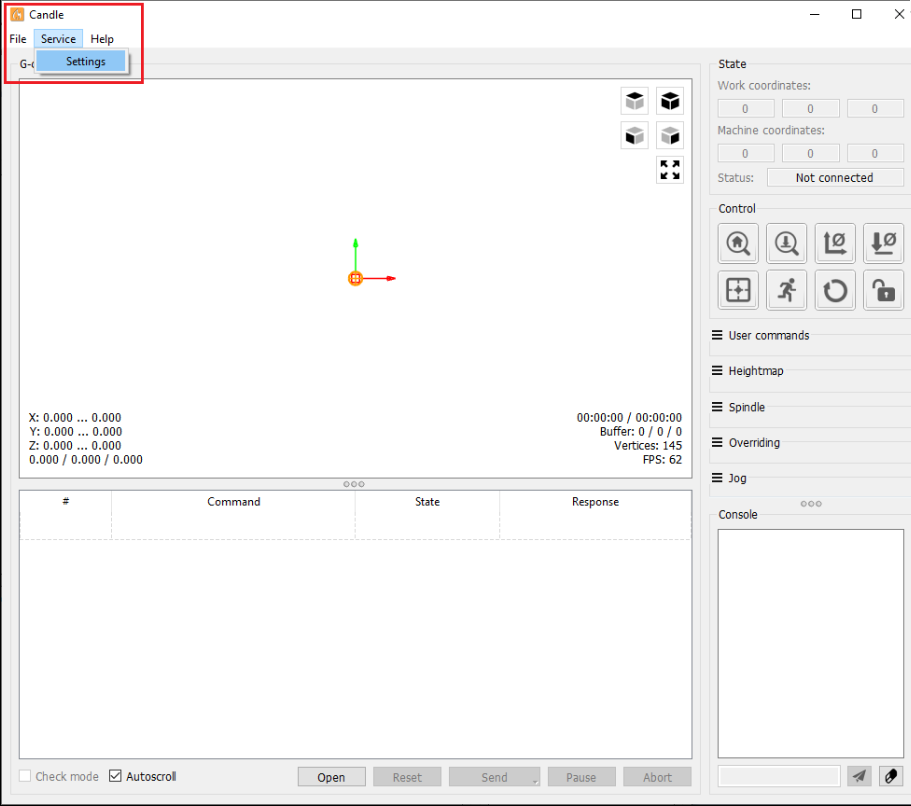

Tại cửa sổ Service > Settings > chọn Port > chọn OK

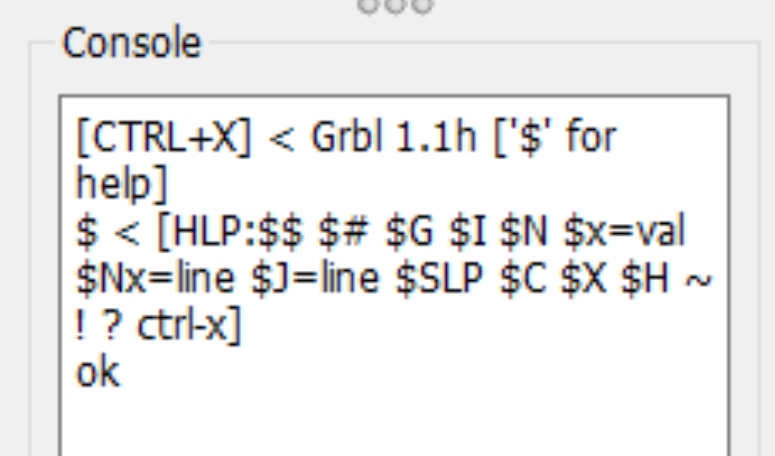

           Nếu kết nối lần đầu thì ở phần console sẽ hiển thị như sau:

Grbl 1.1f [‘$’ for help]

Gõ $ và nhấn Enter

Và nó sẽ được hiển thị như này:

2. Cài đặt.

• Gõ $$ để kiểm tra cài đặt Grbl

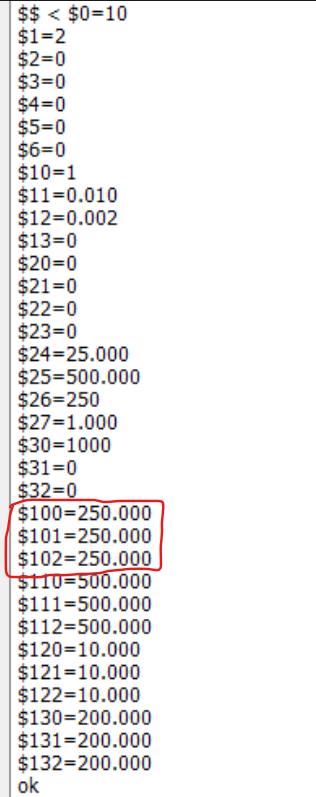

• Sau đó ta sẽ thấy danh sách các cài đặt trước đó.

•  Chú ý vào phần $100, $101, $102. Đây là phần lệnh để điều trỉnh bước cho các trục tương đương với trục các trục X, Y, Z.
• Lệnh có cấu trúc như sau

$x=val

Trong đó:

          x- là số tương ứng với cài đặt cần thay đổi

          val- là giá trị mới cho cài đặt

VD:

        $100=800

Lúc này $100 sẽ được cập nhật lại giá trị mới là 800, tương tự cài đặt với các thông số khác

3. Cách tính số bước:

• Ta sử dụng phương pháp tính thực nghiệm

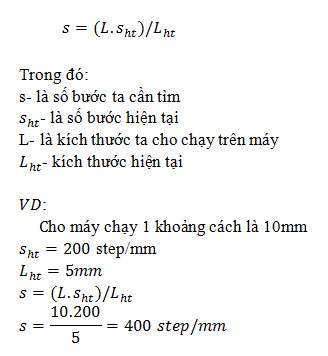

• Đầu tiên ta cho máy chạy 1 khoảng cách là 10mm và đo ngoài thực tế nếu ta cũng đo được giá trị là 10mm thì số bước đã đúng, còn sai thì ta sử dụng cống thức

Ghi chú:

- Với phần mềm cài mặc định, thông số ban đầu với động cơ 17HS1538 như sau:

$100=405.000 (x, step/mm)

$101=405.000 (y, step/mm)

$102=405.000 (z, step/mm)

             - Với động cơ 17HS2310 máy phay khung nhôm dài thì cài thống số như sau:

$100=405.000 (x, step/mm)

$101=405.000 (y, step/mm)

$102=405.000 (z, step/mm)

          - Với động cơ 23KM-K044-G4V, máy phay nhôm khối vàng thì cài thống số như sau:

$100=792.000 (x, step/mm)

$101=792.000 (y, step/mm)

$102=792.000 (z, step/mm)

Link tham khảo:

[CNC] Firmware GRBL - Phần 2: Configuration (Thay đổi thông số) (diyeverything.xyz)

Động cơ bước và cách tính bước cho trục vitme và dây đai máy in 3D, CNC, cắt Laser - Stepper Motor NEMA (diyeverything.xyz)
