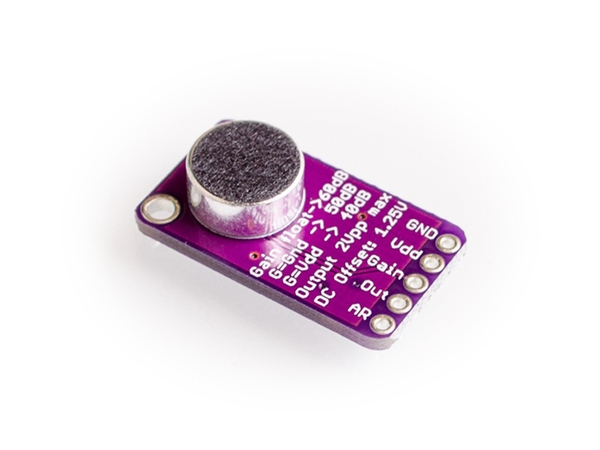

Cảm biến âm thanh tích hợp AGC MAX9814

Cảm biến âm thanh tích hợp AGC MAX9814

Giới thiệu
Cảm biến âm thanh tích hợp MAX9814 với khả năng tự động điều chỉnh độ khuếch đại (AGC- Automatic Gain Control), điều này có nghĩa là các âm thanh lớn khi qua mạch sẽ tự động giảm tới mức ấn định và cũng tương tự các âm thanh nhỏ khi qua mạch sẽ tự động tăng tới mức ấn định.

Đặc điểm

• Three Gain Settings (40dB, 50dB, 60dB)
• Programmable Attack Time
• Programmable Attack and Release Ratio
• Nguồn cấp 2.7V - 5.5V
• Low Input-Referred Noise Density of 30nV/√Hz
• Low THD: 0.04% (typ)
• Low-Power Shutdown Mode
• Internal Low-Noise Microphone Bias, 2V

Sơ đồ chân

Sơ đồ kết nối

• Chúng tôi sử dụng mức âm thanh từ 20Hz - 20kHz để test. tại đây
• Xem thêm bài viết về CƯỜNG ĐỘ ÂM THANH HAY ĐỘ ỒN

• Source code mẫu:

const int sampleWindow = 50; // lấy mẫu 50ms (50 mS = 20Hz)
unsigned int sample;

void setup()
{
   Serial.begin(9600);
}

void loop()
{
   unsigned long startMillis= millis();
   unsigned int peakToPeak = 0;
   unsigned int signalMax = 0;
   unsigned int signalMin = 1024;

   // collect data for 50 mS
   while (millis() - startMillis < sampleWindow)
   {
      sample = analogRead(0);
      if (sample < 1024)
      {
         if (sample > signalMax)
         {
            signalMax = sample;  // lưu lại giá trị max
         }
         else if (sample < signalMin)
         {
            signalMin = sample;  // lưu lại giá trị min
         }
      }
   }
   peakToPeak = signalMax - signalMin;  // max - min = peak-peak amplitude
   double volts = (peakToPeak * 5.0) / 1024;  //chuyển sang volts
   Serial.println(volts);
}

Code trên cho kết quả hiển thị trêm monitor là điện áp ra tại chân Out
