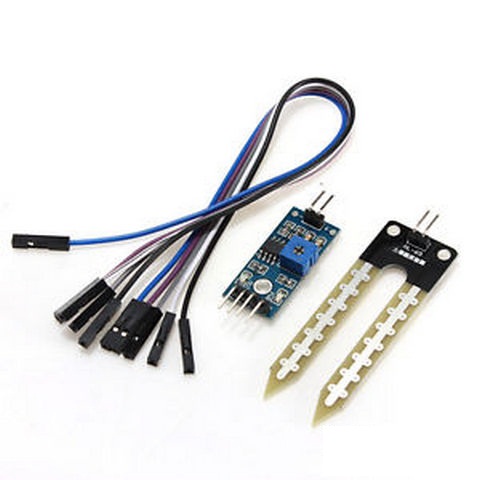

Cảm biến độ ẩm đất

Mã sản phẩm: 1701025

Thương hiệu: Loại: Linh kiện cảm biến

Khối lượng: 60

35.000₫

Thêm vào yêu thích Đã yêu thích
chinh-sach
Hỗ trợ phí vận chuyển với đơn hàng trên 300K
chinh-sach
Giao hàng ngay sau khi đặt hàng (áp dụng với nội thành Hải Phòng)
chinh-sach
Đổi mới trong 3 ngày nếu lỗi do nhà sản xuất
chinh-sach
Xuất hóa đơn đỏ trực tiếp cộng thêm 5%

Cảm biến độ ẩm đất, trạng thái đầu ra mức thấp (0V), khi đất thiếu nước đầu ra sẽ là mức cao (5V), độ nhạy cao chúng ta có thể điều chỉnh được bằng biến trở. Cảm biến độ ẩm đất có thể sử dung tưới hoa tự động khi không có người quản lý khu vườn của bạn hoặc dùng trong những ứng dụng tương tự như trồng cây. Độ nhạy của Cảm biến phát hiện độ ẩm đất có thể tùy chỉnh được (Bằng cách điều chỉnh chiết áp màu xanh trên board mạch)

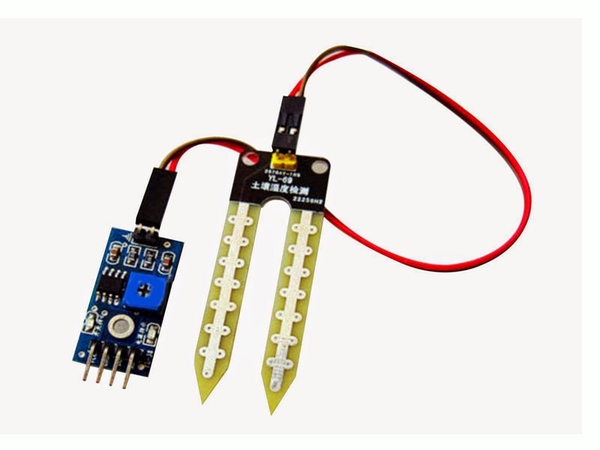

Phần đầu đo được cắm vào đất để phát hiện độ ẩm của đất, khi độ ầm của đất đạt ngưỡng thiết lập, đầu ra DO sẽ chuyển trạng thái từ mức thấp lên mức cao.

Ứng dụng

  • + Đọc độ ẩm đất.
  • + Hệ thống tưới tiêu tự động.

Thông số kỹ thuật

  • + Điện áp hoạt động: 3.3V-5V
  • + Kích thước PCB: 3cm * 1.6cm
  • + Led đỏ báo nguồn vào, Led xanh báo độ ẩm.
  • + IC so sánh : LM393
  • + VCC: 3.3V-5V
  • + GND: 0V
  • + DO: Đầu ra tín hiệu số (0 và 1)
  • + AO: Đầu ra Analog (Tín hiệu tương tự)

Nguyên lý hoạt động

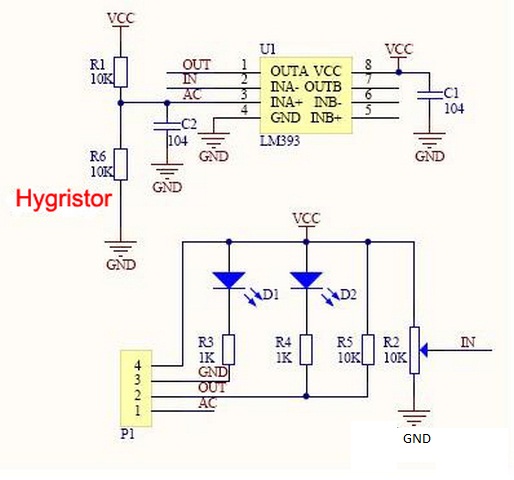

Theo sơ đồ mạch nguyên lý dưới:

Khi module cảm biến độ ẩm phát hiện, khi đó sẽ có sự thay đổi điện áp ngay tại đầu vào của ic LM393. Ic này nhận biết có sự thay đổi nó sẽ đưa ra một tín hiệu 0V để báo hiệu. và thay đổi như thế nào sẽ được tính toán để đọc độ ẩm đất.
Chi tiết các bạn có thể tham khảo Datasheet LM393.

+ Cảm biến độ ẩm đất rất nhạy với độ ẩm môi trường xung quanh, thường được sử dụng để phát hiện độ ẩm của đất.

+  Khi độ ẩm đất vượt quá giá trị được thiết lập, ngõ ra của module D0 ở mức giá trị là 0V.

+  Ngõ ra D0 có thể được kết nối trực tiếp với vi điều khiển như (Arduino,PIC,AVR,STM), để phát hiện cao và thấp, và do đó để phát hiện độ ẩm của đất.

+ Đầu ra Analog AO có thể được kết nối với bộ chuyển đổi ADC, bạn có thể nhận được các giá trị chính xác hơn độ ẩm của đất.

Sơ đồ nối dây



.

GND GND
DO D7
A0 A0
VCC 5v
