Bộ cảm biến hiển thị khối lượng cân nặng

Mã số sản phẩm : 1701394
950.000₫


Bộ cảm biến hiển thị khối lượng cân nặng

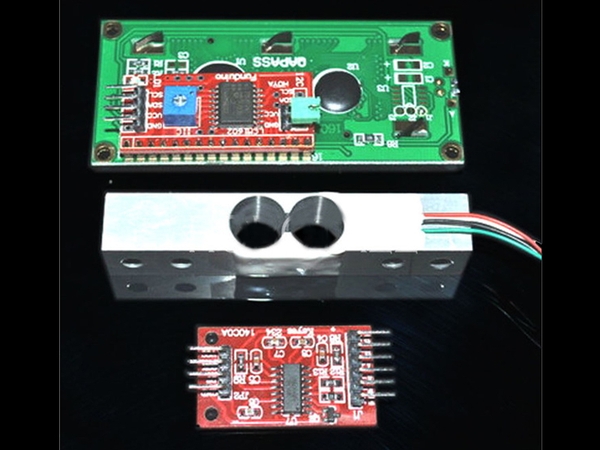

Thiết bị bao gồm:

- Cảm biến khối lượng: 20Kg

- Mạch chuyển đổi HX711

- LCD 1602 + I2C

- Arduino Promini

- Nguồn Adaptor

I. Giới thiệu:
    Cân điện tử từ ban đầu của nó lý do là có liên quan, nó được dựa trên các lực lượng sau một biến dạng kim loại yếu để tính toán kích thước của lực lượng của nó, được coi là "Cơ học vật liệu" lớp học trong phòng thí nghiệm đầu tiên sẽ tiếp xúc với các nội dung. Yếu biến dạng kim loại đo là đồng hồ đo dòng phổ biến nhất. Trong một ứng dụng điển hình, bề mặt của vật liệu theo các hướng khác nhau bằng các góc khác nhau kèm theo đo sức căng, có thể đo các vật liệu hiện uốn lực xoắn
Tất nhiên, như một nguồn cân điện tử mở không phải là quá phức tạp, một mặt có các mô-đun có trọng lượng, trọng lượng, mặt khác có những chuyên dụng AD Chip (hx711) , cùng với các Arduino và tương ứng thư viện thư viện là rất đơn giản.
Vì AD sản lượng và trọng lượng của các mô-đun trong khoảng module là một mối quan hệ tuyến tính, vì vậy cơ bản là một yếu tố rộng và các vấn đề điều chỉnh bù đắp. Cũng trong thư viện của các giá trị đo được của điều trị trung bình, vì vậy đầu ra ổn định hơn. 5 kg của các mô-đun, có thể đạt +/- 0.2g chính xác cho các ứng dụng nói chung là đủ. Các ứng dụng cũng không giới hạn ở những mô-đun nặng, được sử dụng cho một số đo của cường độ gõ cửa, là không có vấn đề.

II.HX7 1 1 Thông số kỹ thuật :
   HX711 được thiết kế để cân các cảm biến độ chính xác thiết kế 24 Wei A / D chuyển đổi chip. So với cùng một loại chip khác, tích hợp các mạch ngoại vi bao gồm cung cấp điện, trên chip dao động đồng hồ với các loại chip cần thiết, tích hợp cao, phản ứng nhanh, thuận lợi chống nhiễu mạnh. Giảm chi phí tổng thể của cân điện tử, cải thiện hiệu suất tổng thể và độ tin cậy. Các chip với phần đuôi xe của MCU giao diện chip và lập trình rất đơn giản, tất cả các tín hiệu điều khiển từ trình điều khiển pin mà không cần đăng ký con chip bên trong. Input chọn chuyển đổi có thể chọn bất cứ kênh A hoặc kênh B , và tiếng ồn thấp lập trình khuếch đại bên trong của nó được kết nối. Kênh A được lập trình của 128 hoặc 64 , tương ứng với số lượng đầy đủ của biên độ tín hiệu đầu vào khác biệt là ± 20mV hoặc ± 40mV . Kênh B đã được cố định 32 lợi cho các thông số hệ thống phát hiện. Chip cung cấp điện có thể được cung cấp trực tiếp đến chip cảm biến bên ngoài và A / D cung cấp một bộ chuyển đổi điện, hệ thống bảng tương tự mà không cần cung cấp năng lượng bổ sung. đồng hồ Chip dao động không đòi hỏi bất kỳ thành phần bên ngoài. Power-on chức năng thiết lập lại tự động đơn giản hoá việc khởi động khởi tạo.

Các tính năng:
* Hai yếu tố đầu vào khác biệt lựa chọn
* On-chip lập trình được khuếch đại tiếng ồn thấp, tăng lựa chọn của 64  và 128
* On-chip mạch điều chỉnh điện áp trực tiếp đến các bộ cảm biến bên ngoài và trên-chip A / D  cung cấp một bộ chuyển đổi điện
* On-chip dao động đồng hồ mà không cần bất kỳ thiết bị bên ngoài, cũng có thể được sử dụng, nếu cần thiết, một tinh thể bên ngoài hoặc đồng hồ
* Mạch khởi động lại tự động bật nguồn
* Kiểm soát kỹ thuật số đơn giản và giao tiếp nối tiếp: Tất cả đều được điều khiển bởi các chân đầu vào, các thanh ghi con chip mà không cần lập trình
* Có thể lựa chọn 10Hz  hoặc 80Hz  đầu ra tốc độ dữ liệu
