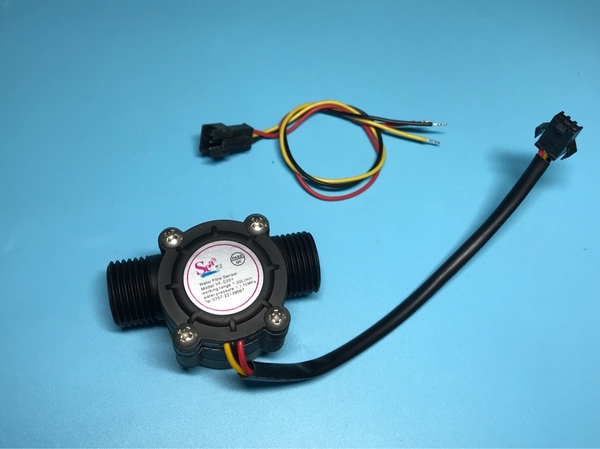

Cảm biến lưu lượng nước

Cảm biến lưu lượng nước

    Các tính năng:
1/ Sản phẩm nhẹ linh hoạt, kích thước nhỏ, dễ cài đặt.
2/ Các cánh quạt bằng thép không rỉ.
3/ Sản phẩm chịu được áp lực không bao giờ bị rò rỉ.
4/ Chất liệu đều phù hợp với tiêu chuẩn thử nghiệm ROHS
5/ Đúng tiêu chuẩn G1/2 cài đặt chủ đề giao diện đơn giản và bền hơn.
6/ Không để nhiệt độ quá 80 độ C
    Kết nối:
- Màu đỏ: nguồn dương 5V
- Màu vàng dòng lấy tín hiệu ra
- Màu đen GND  nguồn âm
Tần số: F. Q = 7,5 * (L / Min)   lỗi: ± 2%
Tốc độ chảy của 1L / phút đối với cột, đó là, 7,5 * 1 * 60 tương đương với số lít nước chảy qua các đầu ra xung   điện áp: 3.5-24VDC, hiện tại không thể vượt quá 10mA, Kết thúc dòng sản lượng 450 lít nước một xung
Đó là tính toán tần số không đổi = 7,5 * Đơn vị Flow (L / min) * Thời gian (giây)
phạm vi lưu lượng: 1-30L / phút
    Thông số
1, Điện áp làm việc DC4.5 5V-24V
2, Dòng hoạt động tối đa 15 mA（DC 5V）
3, Dải điện áp làm việc DC 5 ~ 18 V
4, Khả năng chịu tải ≤10 mA（DC 5V）
5, Phạm vi nhiệt độ ≤80 ℃
6, Độ ẩm hoạt động 35% ~ 90% RH (không có nhà nước ngưng tụ)
7, Cho phép chịu áp lực tối đa: 1.75Mpa
8, Nhiệt độ bảo quản: -25 ~ + 80 ℃
9, Độ ẩm lưu trữ; 25% ~ 95% RH

    Code mẫu với Arduino

volatile int flow_frequency; // Đo xung cảm biến lưu lượng
unsigned int l_hour; // Tính toán số lít/giờ
unsigned char flowsensor = 2; // Cảm biến nối với chân 2
unsigned long currentTime;
unsigned long cloopTime;
void flow () // Hàm ngắt
{
   flow_frequency++;
}
void setup()
{
   pinMode(flowsensor, INPUT);
   digitalWrite(flowsensor, HIGH); // Optional Internal Pull-Up
   Serial.begin(9600);
   attachInterrupt(0, flow, RISING); // Setup Interrupt
   sei(); // Enable interrupts
   currentTime = millis();
   cloopTime = currentTime;
}
void loop ()
{
   currentTime = millis();
   // Every second, calculate and print litres/hour
   if(currentTime >= (cloopTime + 1000))
   {
      cloopTime = currentTime; // Updates cloopTime
      // Pulse frequency (Hz) = 7.5Q, Q is flow rate in L/min.
      l_hour = (flow_frequency * 60 / 7.5); // (Pulse frequency x 60 min) / 7.5Q = flowrate in L/hour
      flow_frequency = 0; // Reset Counter
      Serial.print(l_hour, DEC); // Print litres/hour
      Serial.println(" L/hour");
   }
}
