Cảm biến mưa

Mã sản phẩm: 1701028

Thương hiệu: Loại: Cảm biến

Khối lượng: 20.0

45.000₫
chinh-sach
Hỗ trợ phí vận chuyển với đơn hàng trên 400K
chinh-sach
Giao hàng ngay sau khi đặt hàng (áp dụng với nội thành Hải Phòng)
chinh-sach
Đổi mới trong 3 ngày nếu lỗi do nhà sản xuất
chinh-sach
Xuất hóa đơn đỏ trực tiếp cộng thêm 3%

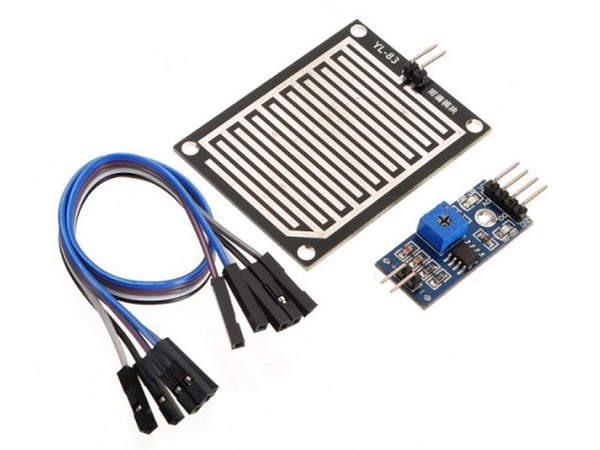

Mạch cảm biến mưa được đặt ngoài trời để kiểm tra trời có mưa không, qua đó truyền tín hiệu điều khiển đóng / ngắt rơ le.

Mạch cảm biến mưa gồm 2 bộ phận:

+ bộ phận cảm biến mưa được gắn ngoài trời

+ bộ phận điều chỉnh độ nhạy cần được che chắn

Mạch cảm biến mưa hoạt động bằng cách so sánh hiệu điện thế của mạch cảm biến nằm ngoài trời với giá trị định trước (giá trị này thay đổi được thông qua 1 biến trở màu xanh) từ đó phát ra tín hiệu đóng / ngắt rơ le qua chân D0.

Khi cảm biến khô ráo (trời không mưa), chân D0 của module cảm biến sẽ được giữ ở mức cao (5V-12V). Khi có nước trên bề mặt cảm biến (trời mưa), đèn LED màu đỏ sẽ sáng lên, chân D0 được kéo xuống thấp (0V).

Mạch hoạt động với nguồn 5V.

Bạn nên sử dụng các loại rơ le kích ở mức thấp kèm với cảm biến.

Hướng dẫn làm cảm biến mưa cơ bản kết hợp Arduino

Cảm biến mưa có rất nhiều ứng dụng trọng cuộc sống. Bạn có thể làm mái che tự động đóng mở khi trời mưa. Bộ phơi quần áo tự động . Hôm nay mình sẽ hướng dẫn các bạn cơ bản về lập trình cảm biến mưa.

CHUẨN BỊ

Arduino Uno r3

+ Cảm biến mưa

+. Bo mạnh test, 2 đèn led và dây nối

LẮP MẠCH

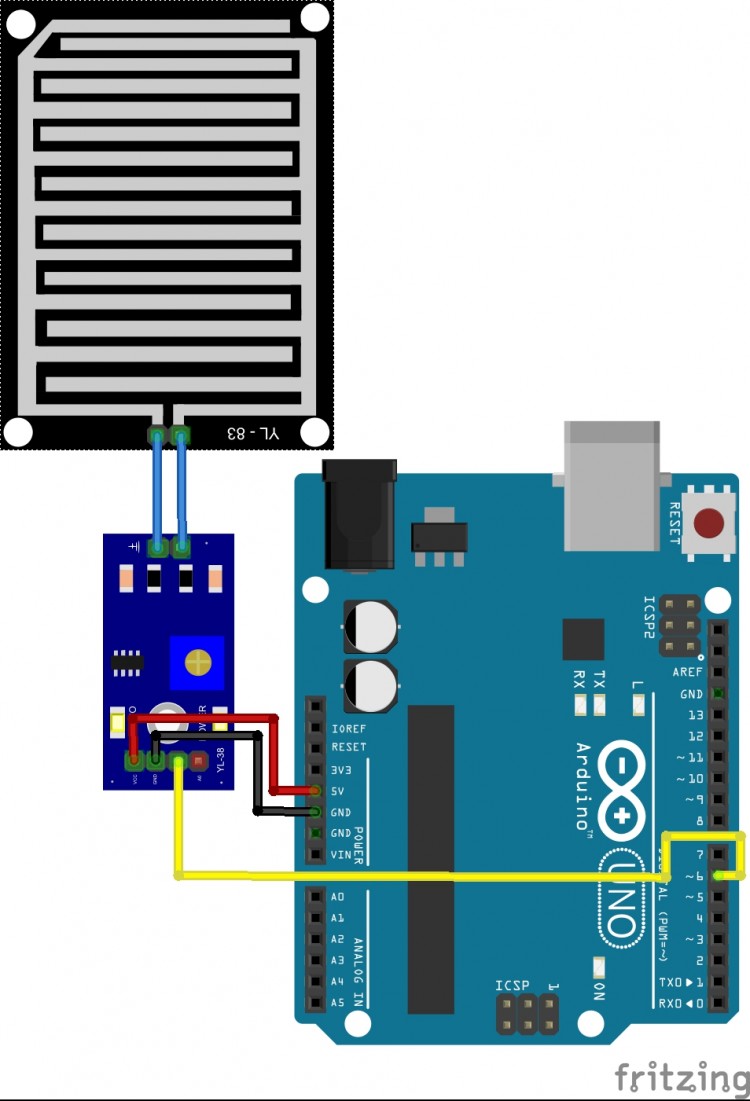

Sơ đồ chân nối

Cảm biến mưa

Arduino Uno

GND

GND

VCC

5V

D0

Digital 6



LẬP TRÌNH

#define ledPinOpen    2
#define ledPinClosed  3
int rainSensor = 6; // Chân tín hiệu cảm biến mưa ở chân digital 6 (arduino)
void setup() {
  pinMode(ledPinOpen  , OUTPUT);
  pinMode(ledPinClosed, OUTPUT);
  pinMode(rainSensor,INPUT);// Đặt chân cảm biến mưa là INPUT, vì tín hiệu sẽ được truyền đến cho Arduino
  Serial.begin(9600);// Khởi động Serial ở baudrate 9600
  Serial.println("Da khoi dong xong");
}

void loop() {
  int value = digitalRead(rainSensor);//Đọc tín hiệu cảm biến mưa
  if (value == HIGH) { // Cảm biến đang không mưa
    Serial.println("Dang khong mua");
    digitalWrite(ledPinOpen, HIGH);
    digitalWrite(ledPinClosed, LOW);
    delay (2000);
  }
  else {
    Serial.println("Dang mua");
     digitalWrite(ledPinOpen, LOW);
     digitalWrite(ledPinClosed, HIGH);
     delay(2000);
  }
  delay(1000); // Đợi 1 tí cho lần kiểm tra tiếp theo.
}

GIẢI THÍCH

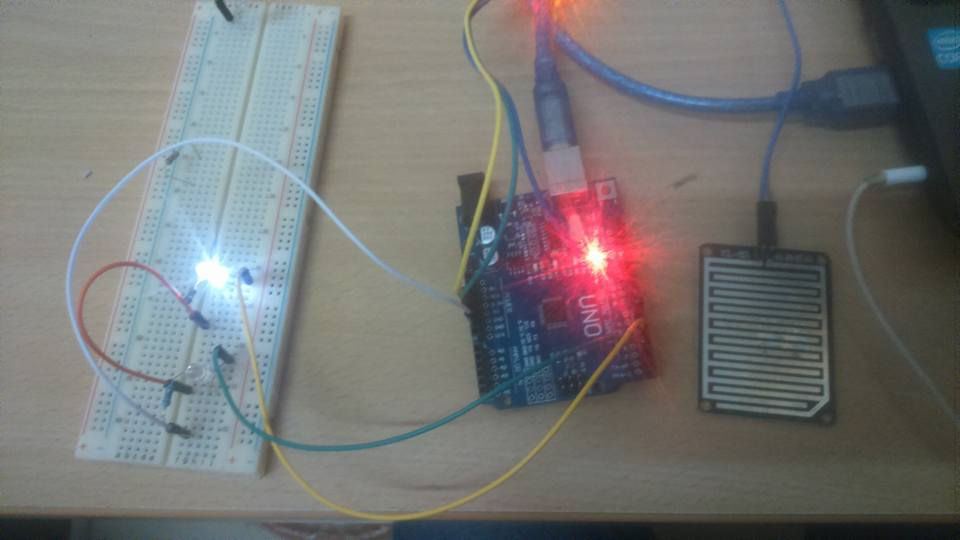

Mình sử dụng 2 đèn led để hiện thị lúc mưa và không mưa.Các bạn có thể thay thế việc điều khiển đèn LED bằng điều khiển mô tơ ..v..v để ứng dụng

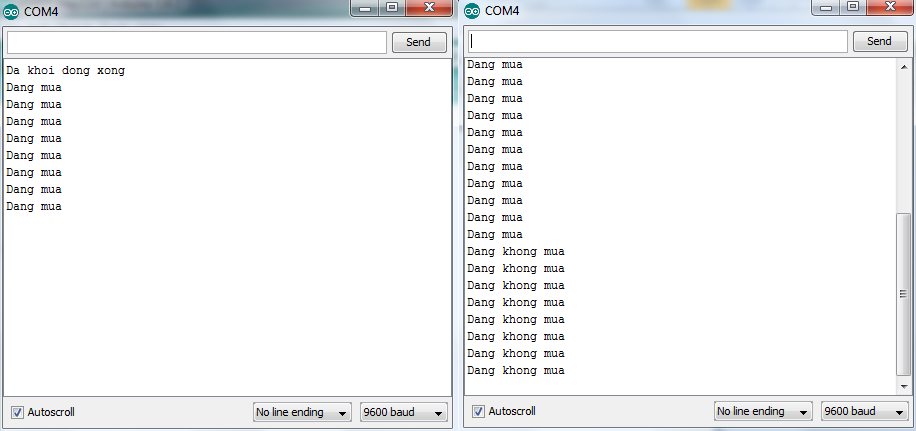

Trên giao tiếp với máy tính sẽ hiện thị như sau cho 2 trường hợp mưa và không mưa

OK. Về cơ bản cảm ứng mưa khá đơn giản và dễ làm. Ứng dụng lại rất tuyệt vời.

Chúc các bạn thành công.!
