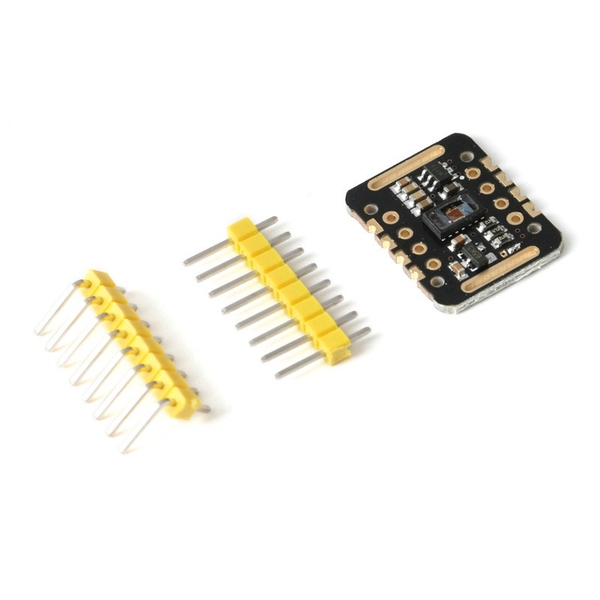

Max30102 Mô-đun cảm biến nhịp tim

Phát hiện Puls Kiểm tra nồng độ oxy trong máu cho Arduino STM32 Ultra-Low Power

Đặc điểm sản phẩm:

Max30102 là một máy đo oxy xung tích hợp và mô-đun cảm biến sinh học theo nhịp tim. Nó tích hợp một đèn LED màu đỏ và một đèn LED hồng ngoại, máy phát quang, thiết bị quang học và mạch điện tử có độ ồn thấp với khả năng triệt tiêu ánh sáng xung quanh. Max30102 sử dụng nguồn điện 18V và nguồn điện 50V riêng biệt cho đèn LED bên trong. Đeo thiết bị để thu nhịp tim và oxy trong máu, và đeo nó trên ngón tay, áo tai và cổ tay của bạn. Giao diện giao tiếp tương thích I2C tiêu chuẩn có thể truyền các giá trị thu thập cho Arduino, KL25Z và các vi điều khiển khác để tính toán nhịp tim và oxy trong máu. Ngoài ra, chip cũng có thể tắt mô-đun thông qua phần mềm, dòng điện chờ gần bằng không và nguồn điện luôn được duy trì. Vì hiệu suất tuyệt vời của nó, chip được sử dụng rộng rãi trong điện thoại di động dòng Samsung Galaxy S. Chip tích hợp một nắp kính để loại bỏ hiệu quả sự nhiễu bên ngoài và bên trong và có hiệu suất đáng tin cậy tốt nhất.

Thông tin chi tiết:

Bước sóng LED đỉnh: 660nm / 880nm Điện áp cung cấp LED: 3,3~5V Loại tín hiệu phát hiện: Tín hiệu phản xạ ánh sáng (PPG) Giao diện tín hiệu đầu ra: Giao diện I2C Điện áp giao diện giao tiếp: 18~3.3V ~ 5V (tùy chọn) Kích thước lỗ lắp ráp dành riêng: 0,5X8,5mm

Nguyên tắc làm việc:

Phương pháp hòa tan ánh sáng: đo mạch và độ bão hòa oxy trong máu bằng cách sử dụng mô con người để gây ra các độ truyền ánh sáng khác nhau khi mạch máu đập; Nguồn sáng: một ống chiếu sáng bước sóng cụ thể chọn lọc oxyhemoglobin (HbO2) và hemoglobin (Hb) trong máu động mạch; Truyền được chuyển đổi thành tín hiệu điện: âm lượng của xung động mạch được thay đổi thành độ truyền ánh sáng của ánh sáng. Lúc này, ánh sáng được phản chiếu bởi mô cơ thể con người bằng chuyển đổi quang điện, chuyển đổi thành tín hiệu điện và khuếch đại và đầu ra.

Mô tả ghim:

Vin: thiết bị đầu cuối đầu vào nguồn chính 1.8v-5V;

Đệm 3 bit: Chọn mức kéo lên của xe buýt, tùy thuộc vào điện áp chính của chân, chọn 1.8v hoặc 3.3V (đầu cuối này chứa 3.3V trở lên)

Scl: Kết nối đồng hồ xe buýt I2C;

Sda: dữ liệu được kết nối với xe buýt I2C;

Int: Chốt gián của chip MAX30102;

Rd: ĐỎ của chip MAX30102, thiết bị đầu cuối nối đất LED, - thường không được kết nối;

Ird: IR, nối đất LED của chip MAX30102 thường không được kết nối;

Gnd: Dây nối đất
