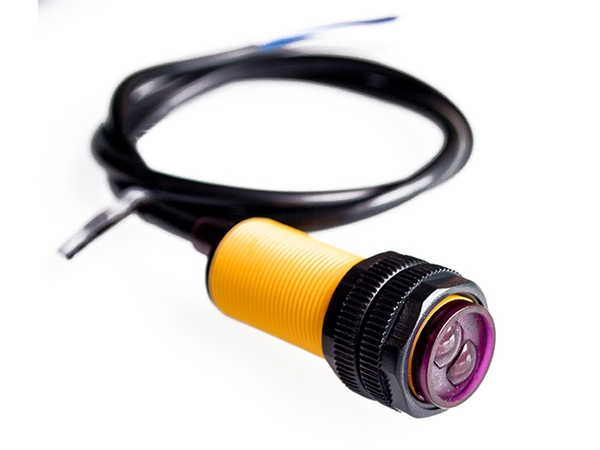

Cảm biến tiệm cận hồng ngoại E18-D80NK 5V

Cảm biến tiệm cận hồng ngoại E18-D80NK 5V

 Đây là thiết bị cảm biến quang điện. Khoảng cách phát hiện có thể được điều chỉnh theo yêu cầu. Cảm biến có chức năng phát hiện khoảng cách do sự phản quang ánh sáng hồng ngoại. Thiết bị giá rẻ, dễ lắp ráp, tính năng để sử dụng, có thể được sử dụng trong robot tránh chướng ngại vật, nhận diện vật thể và nhiều sản phẩm tự động hóa khác.

Đặc tính:
     Điện áp: 5VDC
     Dòng điện: 100mA
     Khoảng cách hoạt động: 3 đến 80(Cm)

Khi không có vật cản, chân OUT có điện ra GND

Khi có vật cản, chân OUT hở mạch, cần treo trở 10K lên Vcc.

Kích thước:

     Đường kính: 17mm
     Chiều dài cảm biến: 45mm
     Chiều dài thiết bị: 45cm

Ứng dụng:

     1, Làm dây chuyền sản xuất hàng hóa đếm tự động
     2, Chức năng nhắc nhở ra vào
     3, Tránh vật cản cho Robot
     4, Hệ thống tự động trong bếp
     5, Hệ thống an ninh chống trộm, ..vv

Cảm biến quang điện có tranzitor NPN thường mở
     Mã Sp: E18-D80NK.

Thông số kỹ thuật của việc chuyển đổi quang điện E18:
1, Đầu ra dòng DC SCR: 100mA / 5V
2, Mức tiêu thụ hiện tại của DC <25mA
3, Thời gian đáp ứng <2ms
4, Góc điểm: ≤15 °, hiệu quả khoảng cách 3 đến 80CM có điều chỉnh được
5, Phát hiện các đối tượng: một cơ thể trong suốt hoặc mờ đục
6, Nhiệt độ môi trường làm việc:. -25 °] C ~ + 55 độ] C.
7, Mức ánh sáng cảm ứng tiêu chuẩn: ánh sáng mặt trời (10000LX) xuống ánh sáng sợi đốt (3000LX)
8, Vật liệu: nhựa

Sơ đồ chân:

- Màu nâu: VCC, nguồn dương 5VDC.
- Màu xanh dương: GND, nguồn âm 0VDC
- Màu đen: Chân tín hiệu ngõ ra cực thu hở NPN, cần phải có trở kéo để tạo thành mức cao.
Lưu ý: Tín hiệu ra có dòng rất nhỏ nên KHÔNG ĐƯỢC kích trực tiếp vào relay (rơ le) sẽ gây CHÁY cảm biến, có thể tham khảo các Module relay đã được thiết kế bảo vệ.
