Cảm biến tốc độ gió RS485

Mã sản phẩm: 1903001

Thương hiệu: Nhập khẩu Loại: Arduino – Module – Cảm biến

Khối lượng: 200.0

950.000₫
chinh-sach
Hỗ trợ phí vận chuyển với đơn hàng trên 300K
chinh-sach
Giao hàng ngay sau khi đặt hàng (áp dụng với nội thành Hải Phòng)
chinh-sach
Đổi mới trong 3 ngày nếu lỗi do nhà sản xuất
chinh-sach
Xuất hóa đơn đỏ trực tiếp cộng thêm 5%

Cảm biến tốc độ gió RS485

   Các cảm biến tốc độ gió bao gồm một vỏ, bộ nhận gió 3 cánh và 1 cáp đầu ra 4 dây, được làm bằng vật liệu hợp kim nhôm.Toàn bộ cảm biến có độ bền cao, chống chịu thời tiết tốt, chống ăn mòn và khả năng chịu nước, sẽ được để đảm bảo sử dụng lâu dài.
Cảm biến tốc độ gió được sử dụng rộng rãi trong máy móc kỹ thuật (cần trục, cần cẩu bánh xích, cần cẩu tháp, v.v.), đường sắt, cảng, bến cảng, nhà máy điện, khí tượng, cáp treo, môi trường, nhà kính, chăn nuôi, điều hòa không khí, nông nghiệp …

TÍNH NĂNG CẢM BIẾN TỐC ĐỘ GIÓ
– Kích thước nhỏ, vật liệu hợp kim nhôm, độ bền cao.
– Ngoại hình  tinh tế, độ chính xác cao
– Khả năng chống nhiễu cho khoảng cách truyền xa
– Tiêu thụ điện năng thấp, Phạm vi rộng, thông tin dữ liệu tốt
– Dễ lắp đặt, dễ mang theo

THÔNG SỐ KỸ THUẬT
Loại: 3 cánh
Giao tiếp : RS485 / RS232
Điện áp: 9V-24V DC
Độ phân giải: 0.1M / S
Tín hiệu out Loại xung MAX ≤ 200MW
Tốc độ gió khởi động: 0,4 ~ 0,8M / S
Tốc độ gió đo được: 0-30m / s hoặc 0-60m / s
Nhiệt độ hoạt động: -40 ℃ ~ 80 ℃
Khoảng cách truyền dẫn:> 1000 m

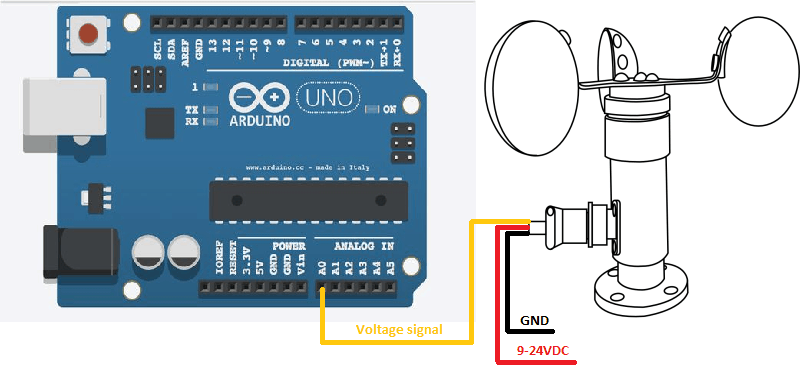

SƠ ĐỒ KẾT NỐI

Dây màu đỏ —— +9-24V
Dây màu đen —– GND
Dây màu vàng —- Tín hiệu điện áp
Dây màu xanh —– Tín hiệu dòng điện

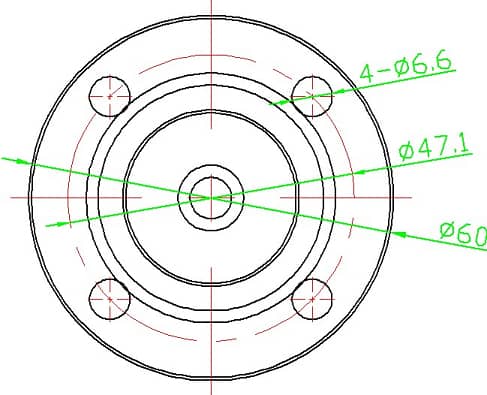

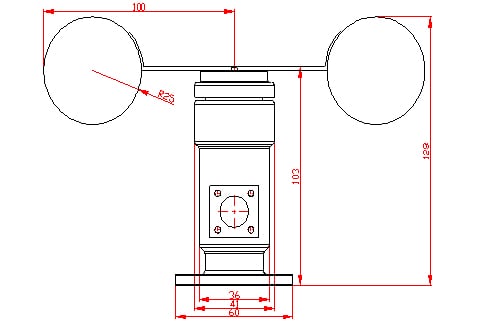

Bản vẽ kích thước

Code Test

/*
 Kết nối:
          Cảm biến
             Đỏ           -----        12VDC (nguồn ngoài)
             Đen          -----        GND (nguồn ngoài)
             Vàng         -----        A0 (Arduino)
          Nối GND (Arduino) với GND (nguồn ngoài)

 Nạp code mở Serial Monitor, chọn No line ending, baud 9600.
Tài liệu tham khảo: https://www.dfrobot.com/wiki/index.php/Wind_Speed_Sensor_Voltage_Type(0-5V)_SKU:SEN0170
*/

void setup()
 {
   Serial.begin(9600);
 }

 void loop()
 {
   int sensorValue = analogRead(A0);
   float outvoltage = sensorValue * (5.0 / 1023.0);
   Serial.print("Dien ap = ");
   Serial.print(outvoltage);
   Serial.println("V");
   int Level = 6*outvoltage;//The level of wind speed is proportional to the output voltage.
   Serial.print("Cap do gio ");
   Serial.print(Level);
//   Serial.println(" level now");
   Serial.println();
   delay(500);
 }



Bảng quan hệ giữa điện áp ngõ ra và tốc độ gió

Tốc độ gió(m/s) Điện áp (V)

outvoltage = sensorValue * (5.0 / 1023.0);

Tốc độ gió(m/s) Điện áp (V)

outvoltage = sensorValue * (5.0 / 1023.0);

1 0.17 16 2.67
2 0.33 17 2.83
3 0.5 18 3
4 0.67 19 3.17
5 0.83 20 3.33
6 1 21 3.6
7 1.17 22 3.67
8 1.33 23 3.83
9 1.5 24 4
10 1.67 25 4.17
11 1.83 26 4.33
12 2 27 4.5
13 2.17 28 4.67
14 2.33 29 4.83
15 2.5 30 5



Tải phần mềm: Tải về
