Hướng dẫn dùng phần mềm Progisp nạp chương trình cho 8051

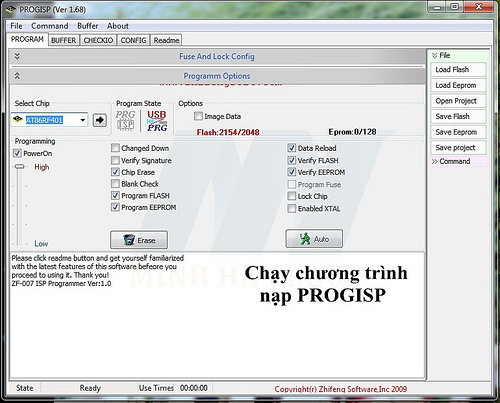

Bước 1: Chạy chương trình nạp Progisp

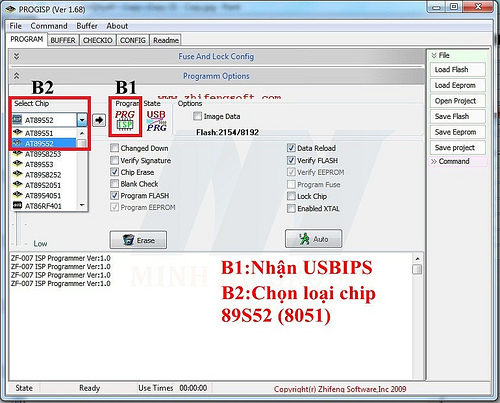

Bước 2:
-1:Chương trình nhận mạch nạp USBISP (hướng dẫn ở video cài driver bên trên)
-2:Chọn loại chip ( Mình chọn 89S52 )

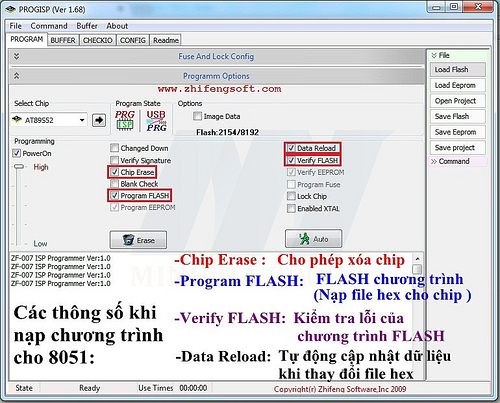

 Bước 3 : (Mang tính chất giải thích)
Các thông số quan trọng khi nạp chương trình cho 8051 (Thông số quan trọng chương trình sẽ tự động Tích (V) khi bạn chọn chip tương ứng , bạn không cần thay đổi gì cả (Bên dưới là giải thích) )

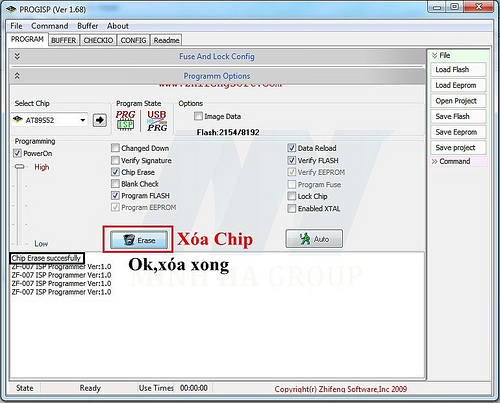

Bước 4: Xóa chip ( Xóa chương trình cũ có trong chip ).

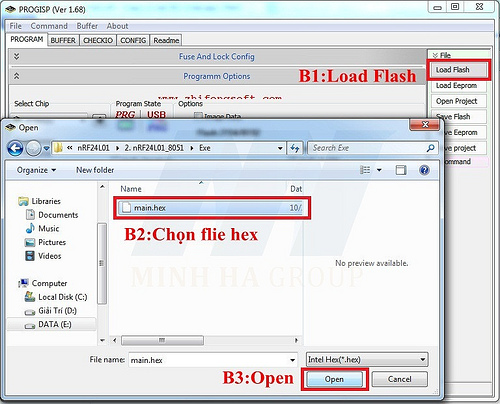

Bước 5:Nạp chương trình.
-1:Click Load Flash
-2:Tìm file hex trong chương trình của bạn
-3:Open thôi

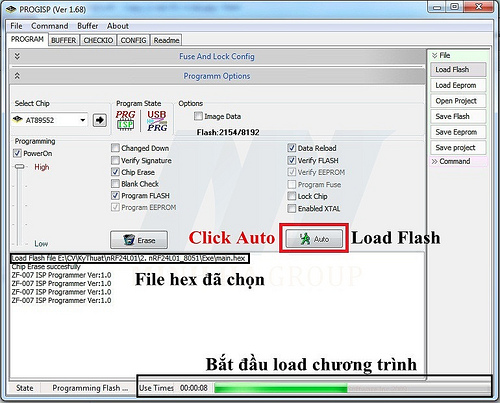

Bước 6: Load chương trình.
Click Auto : để load chương trình bạn vừa chọn.

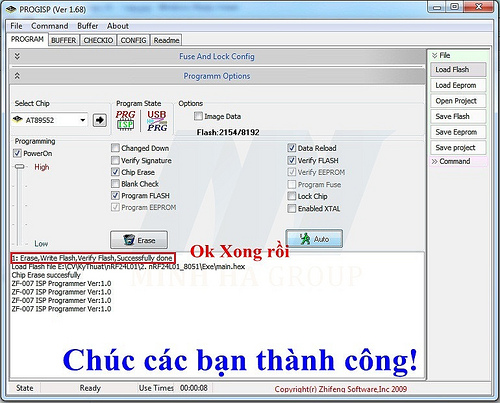

Bước 7:Hoàn thành.
Khi có dòng chữ : Erase,Write Flash,Verify Flash,Successfully done tức là bạn đã nạp xong chương trình.

Link tải phần mềm và Driver

https://www.mediafire.com/file/tfq10e90scm5lry/usbasp.2011-05-28.tar.gz/file

https://www.mediafire.com/file/f8w7t1r6iwwq0ir/PhanMemNap8051.zip/file

Thiết bị nạp:

https://giaiphapchung.vn/bo-kit-nap-8051-cho-ic-at89s52-at89s51-isp-usb-asp

Các loại vi điều khiển Mạch Nạp Cổng USB ISP 89/AVR hỗ trợ :

Mạch nạp USB isp là phiên bản nạp tốc độ cao cho AVR Và 89S..Mạch nạp chạy trên tích hợp trên WinXP,WIN7, và Win8 .

ATTiny12, ATTiny13, ATTiny15, ATTiny24, ATTiny25

ATTiny26, ATTiny2313, ATTiny44, ATTiny45, ATTiny84

ATTiny85, AT90S2313, AT90S2323, AT90S2343, AT90S1200

AT90S8515, AT90S8535, ATMEGA48, ATMEGA8, ATMEGA88

ATMEGA8515, ATMEGA8535, ATMEGA16, ATMEGA162

ATMEGA163, ATMEGA164, ATMEGA165, ATMEGA168

ATMEGA169, ATMEGA169P, ATMEGA32, ATMEGA324

ATMEGA325, ATMEGA3250, ATMEGA329, ATMEGA3290

ATMEGA64, ATMEGA640, ATMEGA644, ATMEGA645

ATMEGA6450, ATMEGA649, ATMEGA6490, ATMEGA128

ATMEGA1280, ATMEGA1281, ATMEGA2560, ATMEGA2561

AT90CAN32, AT90CAN64, AT90CAN128, AT90PWM2, AT90PWM3

AT89S51, AT89S52

Sơ đồ chân của Mạch Nạp ISP 89/AVR:

  • -Nạp cho epprom 24Cxx

  • -(RST)MCLR-Not Connect

  • -VDD-Vcc

  • -GND-Vss

  • -(MISO)PGD - Not Connect

  • -(SCK)PGC -SCL

  • -(MOSI)AUX-SDA

Chú ý phải có trở từ 2-10k kéo lên dương nguồn ở các chân SCL và SDA.
