Hướng dẫn làm Led ma trận 8x8 chạy chữ

Hướng dẫn làm Led ma trận 8x8 chạy chữ​

Bạn đã  khi  nào nghĩ  tới tự tạo một bảng chạy chữ  bằng  đèn  Led? Tự  tạo 1 biển quảng  cáo  theo phong  cách của  riêng mình? Điểm  thú  vị của đèn  led này là bạn có thể tự  lập trình và thay đổi  bộ chữ theo ý thích của mình.

Hôm nay mình  xin  hướng  dẫn các bạn 1 bước cơ bản: Lắp đặt và  lập trình cơ bản led ma trận 8x8

CHUẨN BỊ:

1 Bo mạnh chủ Arduino Uno 3

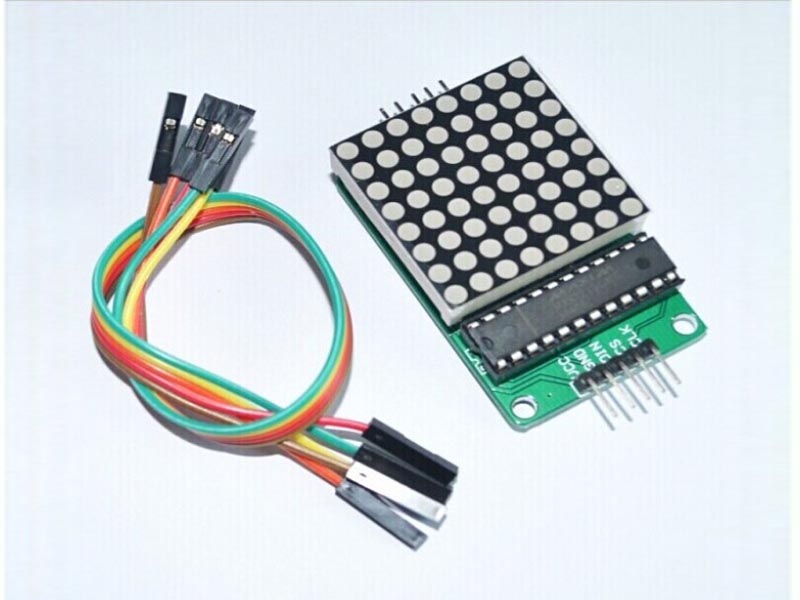

2 Modul vi điều khiển led 8x8

3  Dây cắm đực cái

THỰC HIỆN

1 _Lắp đặt

Trên modul led 8x8 sẽ có 5 chân  nối các  bạn  thực  hiện  nối  như  sau:

Led8x8             –            Arduino uno 3

VCC                  -                      5v

GND                  -                     GND

DIN                    -                     12

CS                      -                      11

2_ Nạp phần mềm cho modul ( Các bạn có thể tham  khảo trên  thêm  những bài  viết mình  đã hướng  dẫn về cách  nạp )

Thư  viện cho module ma trận led 8x8

https://github.com/wayoda/LedControl

Sau khi nạp thư  viện các bạn có thể sử dụng code sau để chạy thử

#include <LedControl.h>

int DIN = 12;

int CS =  11;

int CLK = 10;

byte e[8]=     {0x7C,0x7C,0x60,0x7C,0x7C,0x60,0x7C,0x7C};

byte d[8]=     {0x78,0x7C,0x66,0x66,0x66,0x66,0x7C,0x78};

byte u[8]=     {0x66,0x66,0x66,0x66,0x66,0x66,0x7E,0x7E};

byte c[8]=     {0x7E,0x7E,0x60,0x60,0x60,0x60,0x7E,0x7E};

byte eight[8]= {0x7E,0x7E,0x66,0x7E,0x7E,0x66,0x7E,0x7E};

byte s[8]=     {0x7E,0x7C,0x60,0x7C,0x3E,0x06,0x3E,0x7E};

byte dot[8]=   {0x00,0x00,0x00,0x00,0x00,0x00,0x18,0x18};

byte o[8]=     {0x7E,0x7E,0x66,0x66,0x66,0x66,0x7E,0x7E};

byte m[8]=     {0xE7,0xFF,0xFF,0xDB,0xDB,0xDB,0xC3,0xC3};

LedControl lc=LedControl(DIN,CLK,CS,0);

void setup(){

 lc.shutdown(0,false);       //The MAX72XX is in power-saving mode on startup

 lc.setIntensity(0,15);      // Set the brightness to maximum value

 lc.clearDisplay(0);         // and clear the display

}

void loop(){

    byte smile[8]=   {0x3C,0x42,0xA5,0x81,0xA5,0x99,0x42,0x3C};

    byte neutral[8]= {0x3C,0x42,0xA5,0x81,0xBD,0x81,0x42,0x3C};

    byte frown[8]=   {0x3C,0x42,0xA5,0x81,0x99,0xA5,0x42,0x3C};



    printByte(smile);

        delay(1000);

    printByte(neutral);

       delay(1000);

    printByte(frown);

    delay(1000);

      printEduc8s();

      lc.clearDisplay(0);

       delay(1000);

}

void printEduc8s()

{

  printByte(e);

  delay(1000);

  printByte(d);

  delay(1000);

  printByte(u);

  delay(1000);

  printByte(c);

  delay(1000);

  printByte(eight);

  delay(1000);

  printByte(s);

  delay(1000);

  printByte(dot);

  delay(1000);

  printByte(c);

  delay(1000);

  printByte(o);

  delay(1000);

  printByte(m);

  delay(1000);

}

void printByte(byte character [])

{

  int i = 0;

  for(i=0;i<8;i++)

  {

    lc.setRow(0,i,character[i]);

  }

}

Chúc các bạn thành công !!
