Hướng dẫn tạo dự án với Blynk 2.0 New Blynk IOT

Bước 1: Chuẩn bị linh kiện

Linh kiện sử dụng:

- ESP8266 (Shopee / Lazada )

Bước 2: Thiết lập Blynk

Truy cập: blynk.cloud tạo tài khoản nếu chưa có.

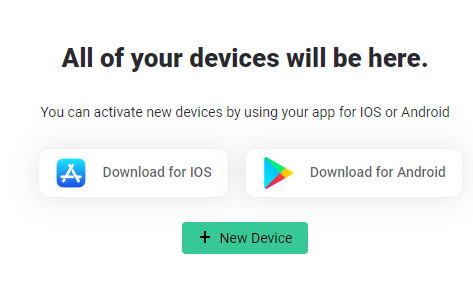

Tại mục My Device chọn New Device

Nhập các thông số như sau:

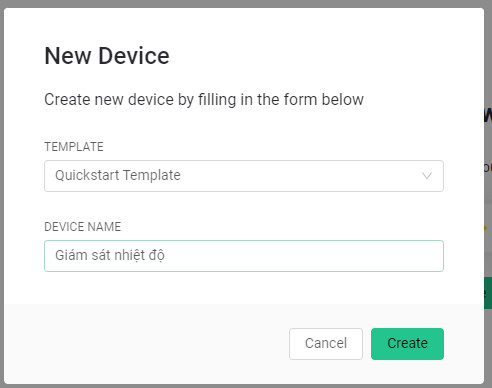

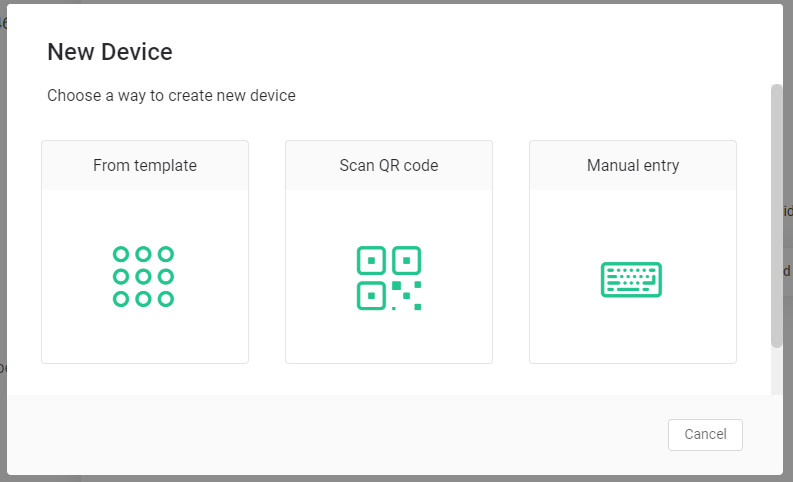

Chọn From template, sau đó hộp thoại mới xuất hiện và đặt tên dự án mới, rồi bấm Create

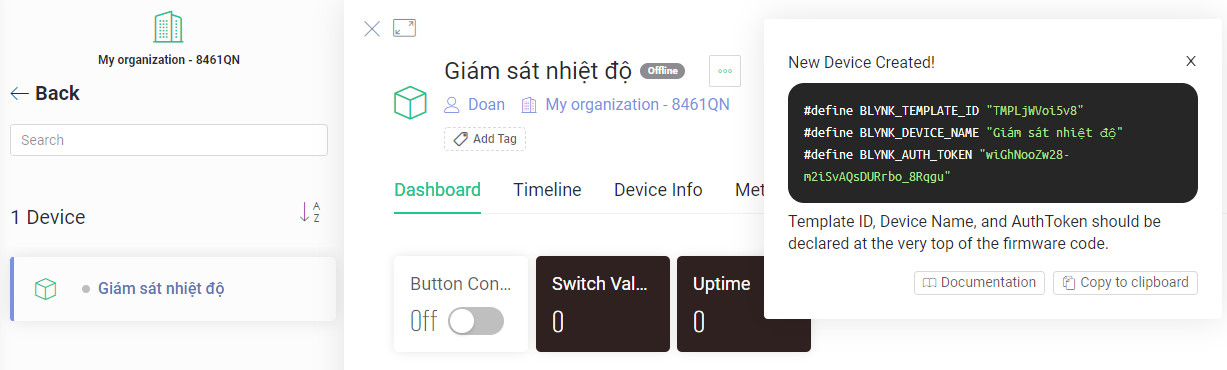

Sau đó ta sẽ có được BLYNK_TEMPLATE_ID và BLYNK_DEVICE_NAME (lát mình sẽ cần sử dụng cái này).

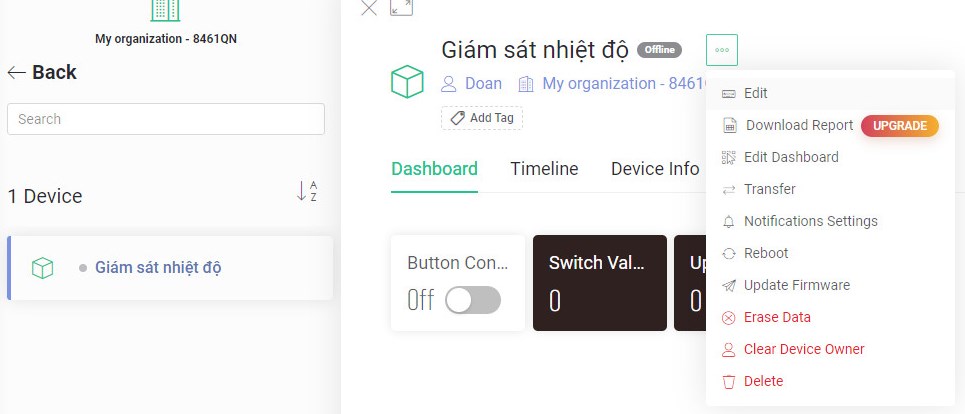

Bấm vào 3 chấm bên trên tay phải để chọn Edit

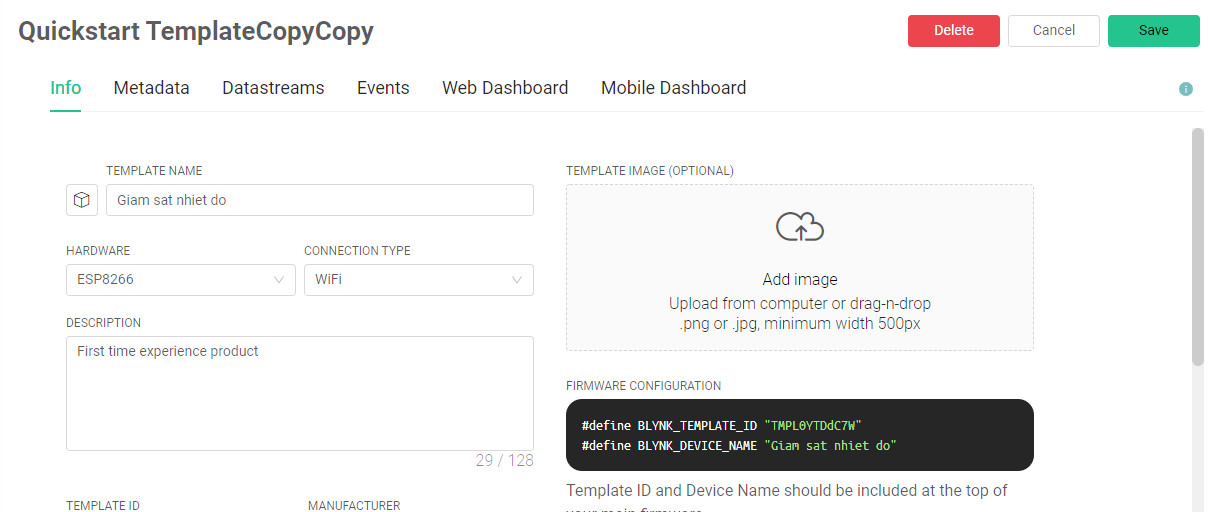

Thẻ Info điền như dưới

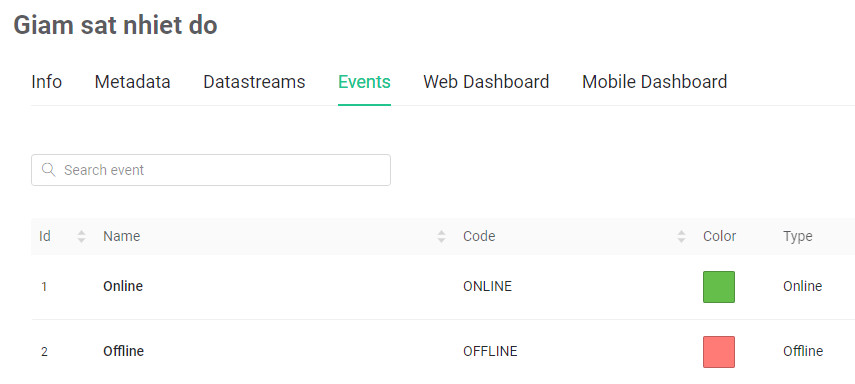

Sang tab Events, cài đặt mầu và trạng thái. Có cả chức năng thông báo về điện thoại nhưng cần cài bản mất tiền

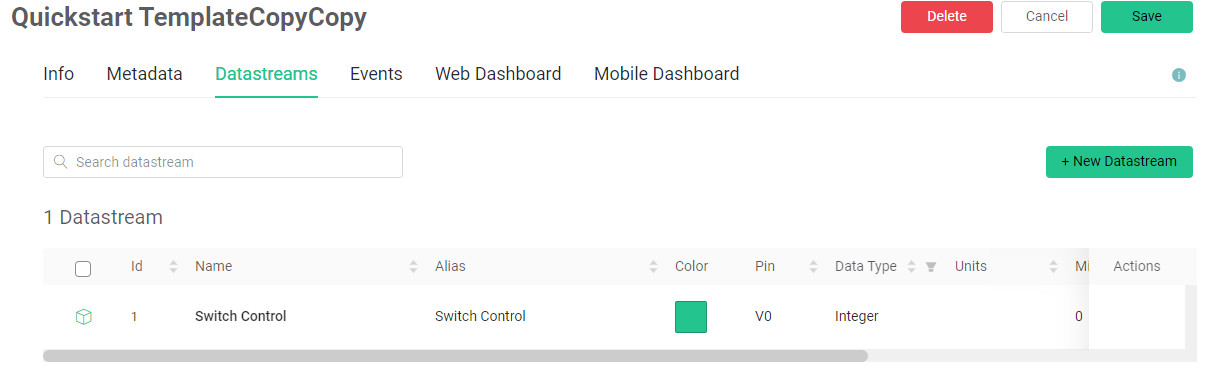

Sang Tab Datastream, bạn xóa hoặc thêm mới các công cụ, chọn New Datastream -> Virtual Pin -> lần lượt khai báo các thông số như Do am, Nhiet do, Volume,.. tương ứng với V0, V1, V2,...

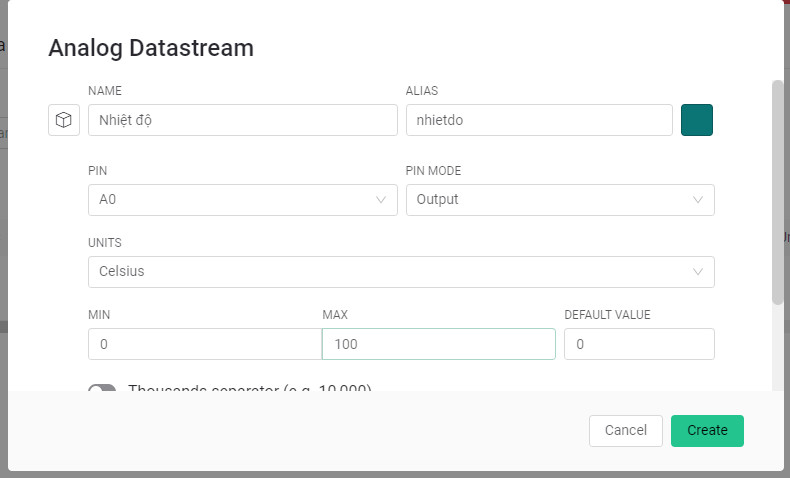

Chọn thông số cho công cụ mới sau đó bấm Create

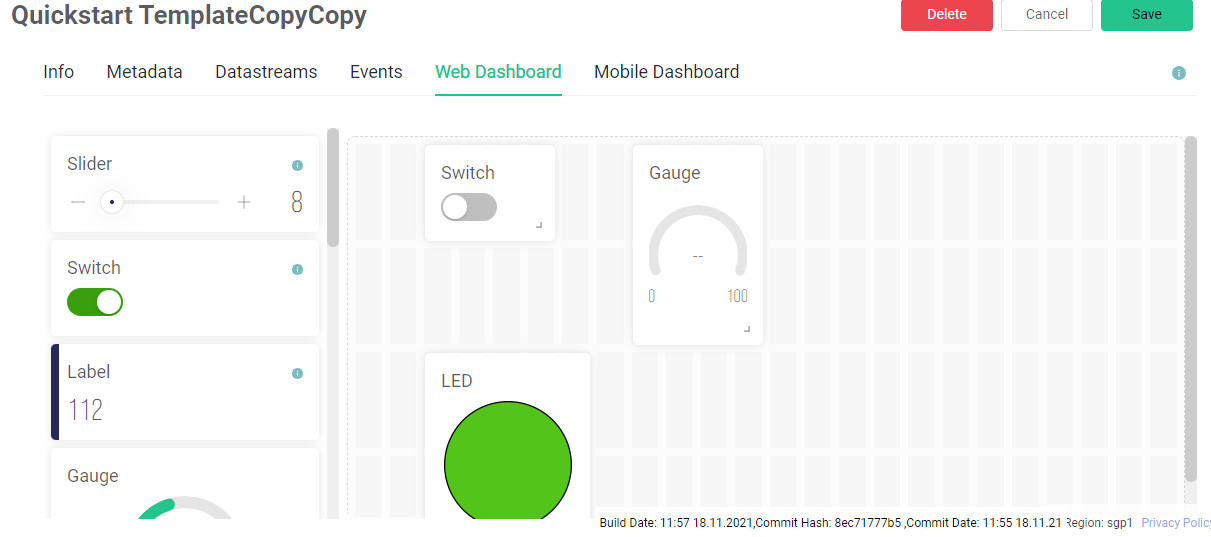

Tại Web Dashboard có thể thiết lập giao diện hiển thị cho Web. Các bạn có thể thiết lập như sau:

Khoang bên phải là khu vực trình bày, nếu trường hợp mới tạo nó sẽ có 1 số nút demo, bạn xóa nó đi rồi kéo cái mới từ bên trái sang, sắp xếp và trình bày nó. Xong bấm Save

Cài đặt thông số cho từng chức năng

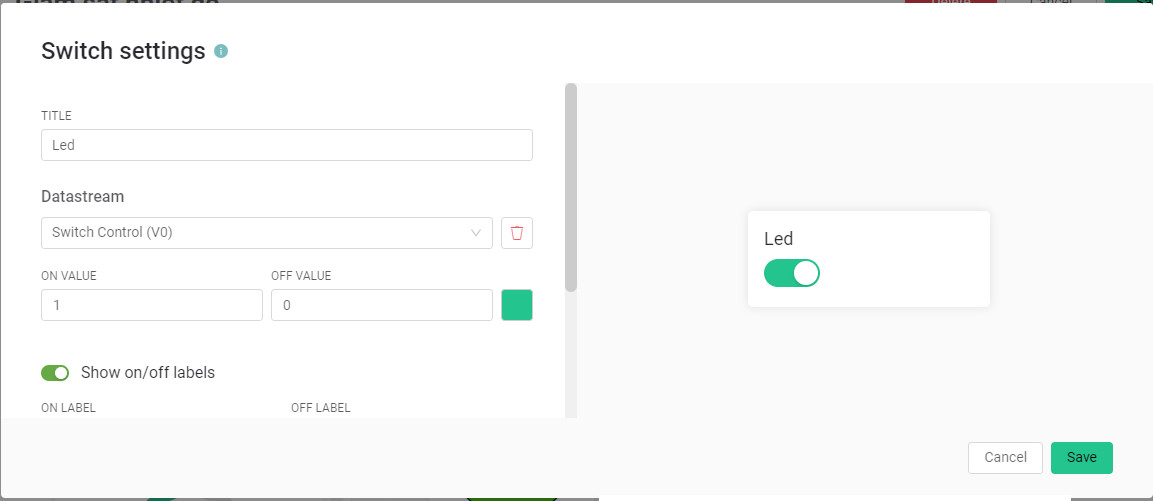

- Chức năng nút nhấn

- Chức năng nhiệt độ

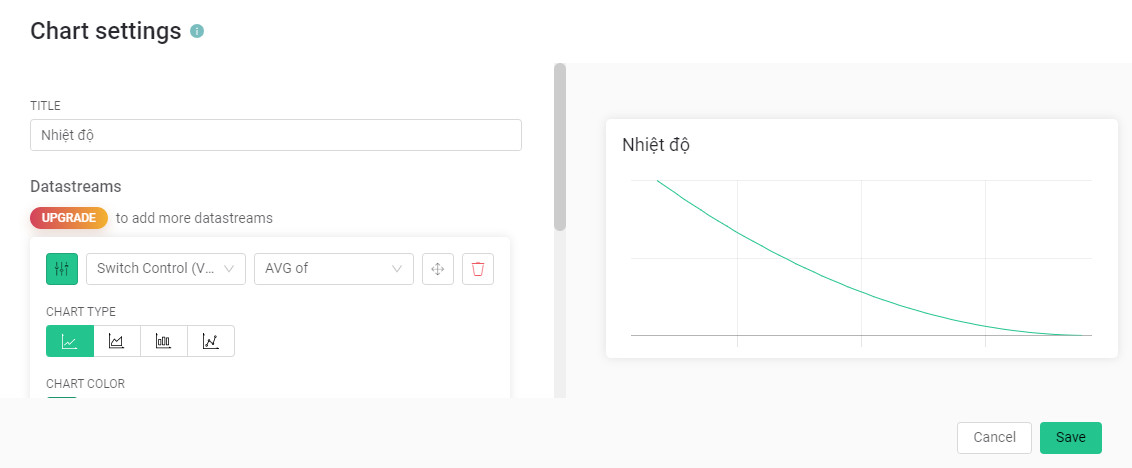

- Chức năng biểu đồ

Kết quả

Bước 3: Lập trình thiết bị



Thêm thư viện board ESP8266 vào Arduino IDE.

   ESP8266 không có sẵn trên Arduino IDE nên ta phải thêm vào, nếu máy bạn đã có thì bỏ qua bước này, hoặc xem Tại đây

Mở File Code lập trình bằng phần mềm arduino

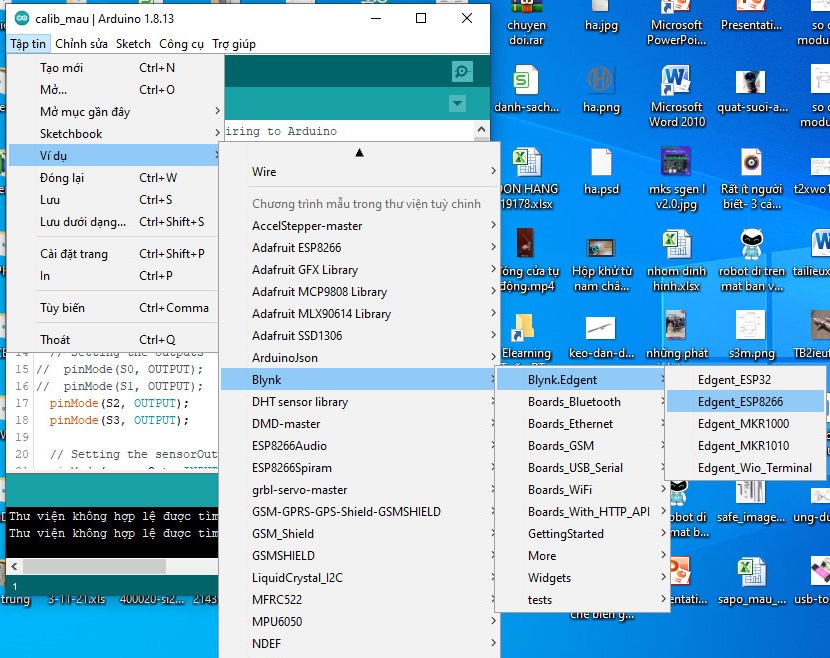

    Vào File -> Example -> Blynk -> Blynk.Edgent -> Edgent_Esp8266

Trường hợp không có file này thì vào thư viện và gõ Blynk để update nhé

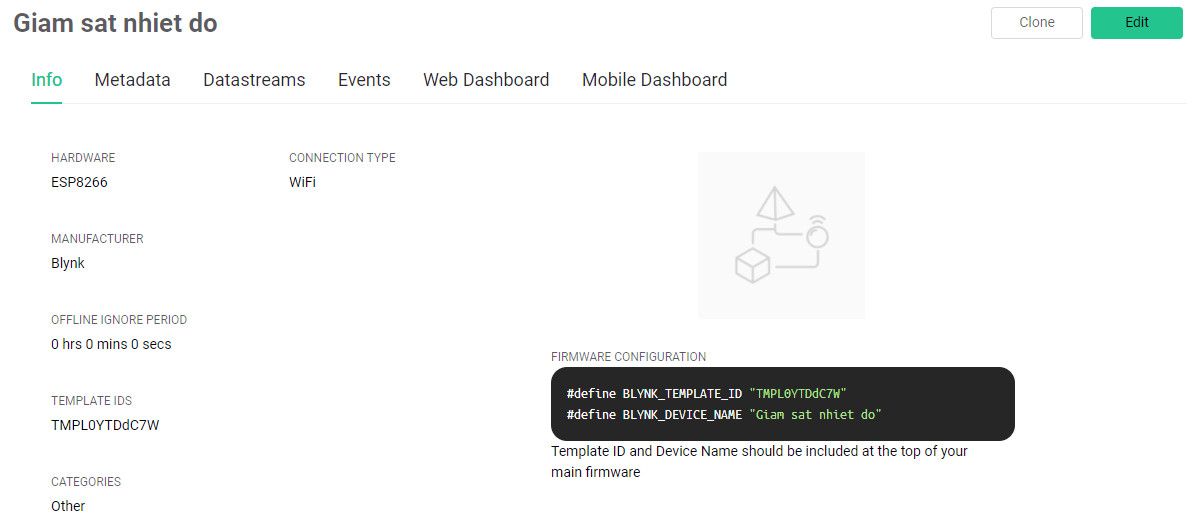

Sau đó quay lại web và vào thẻ Info và copy 2 dòng Code ở bên phải dán vào code mẫu arduino

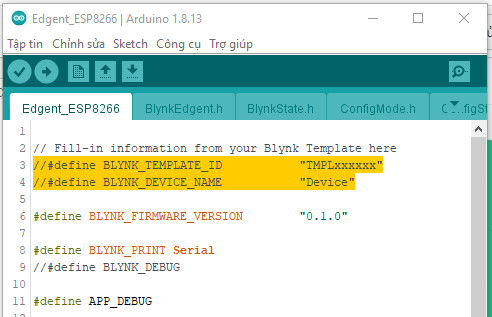

Chỗ này, dòng 3 và 4 này bỏ đi và paste cái đã copy vào

Khai báo thêm cổng Out và các nội dung cần chèn

Code mẫu

    Ấn Upload để nạp chương trình vào board.
