Hướng dẫn xuất Gerber từ Altium Designer

Hướng dẫn xuất Gerber từ Altium Designer

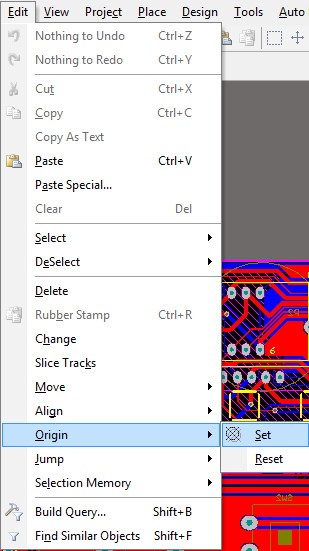

Bước 1: Đặt tọa độ 0 cho mạch

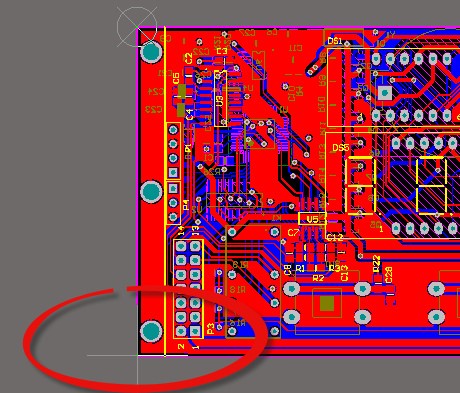

Kết quả:

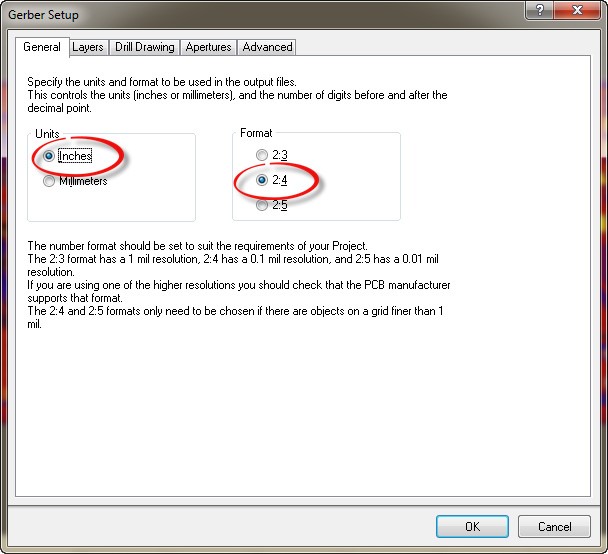

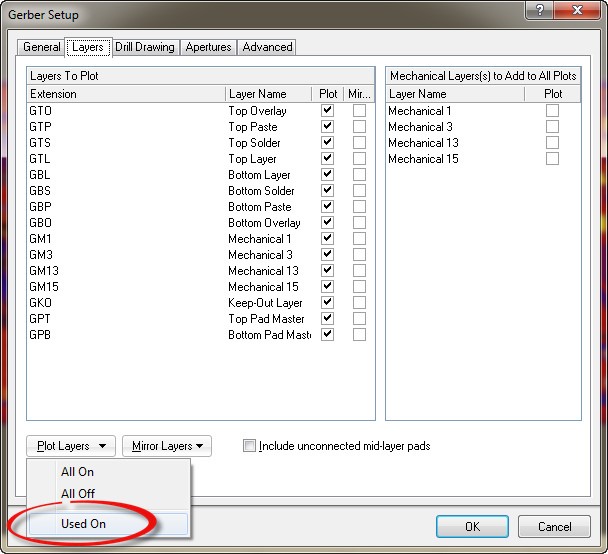

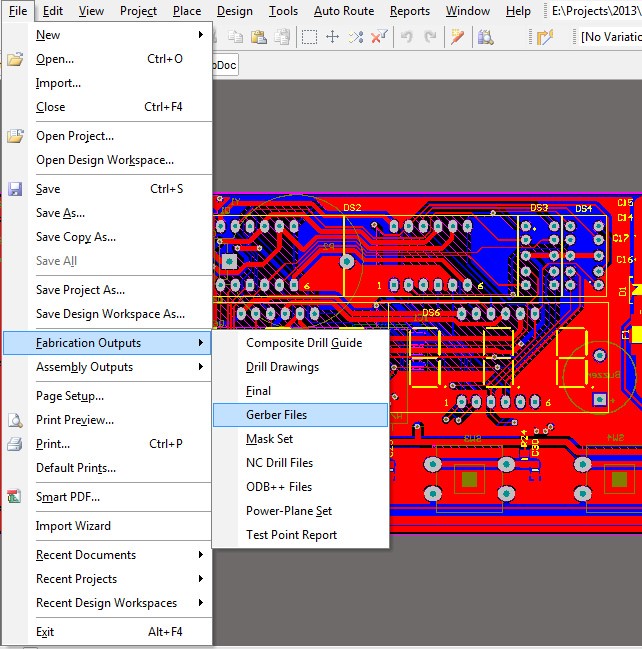

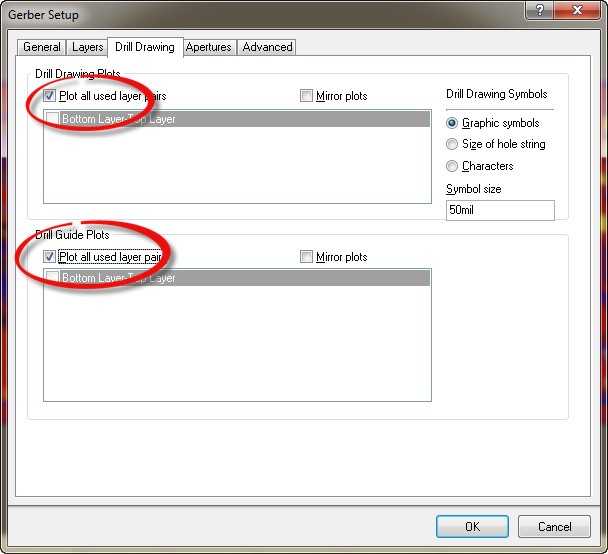

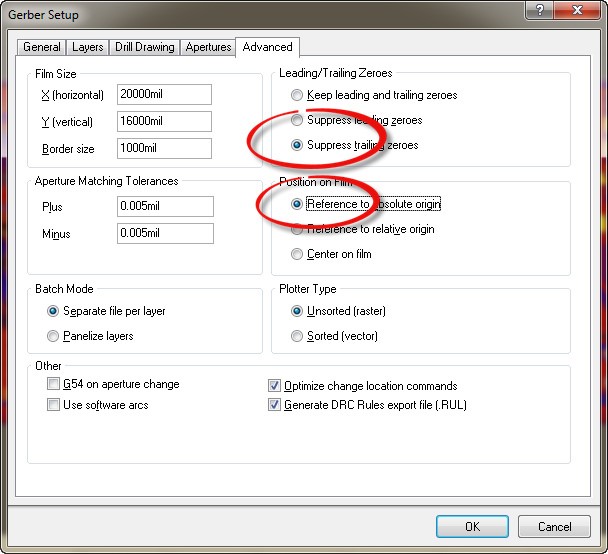

Bước 2: Xuất Gerber: File -> Fabrication Outputs -> Gerber Files

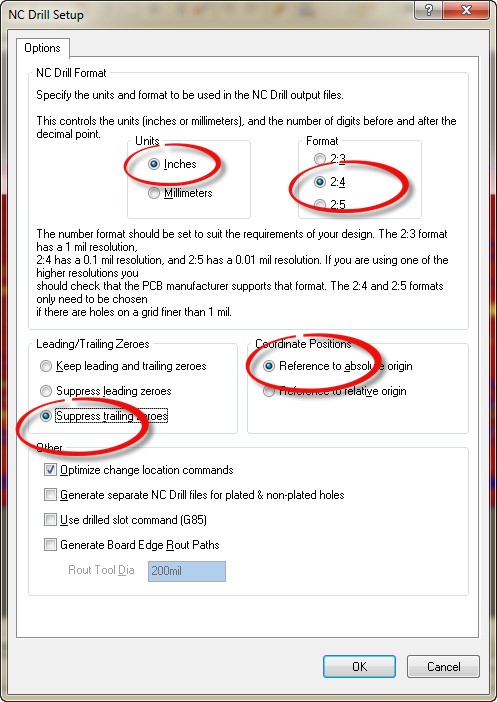

Bước 3: Xuất file lỗ khoan (Drill): File -> Fabrication Outputs -> NC Drill File (Như hình bên dưới)

Bước 4: Copy toàn bộ các file trong thư mục [Project Outputs for ...] (bao gồm cả file .txt – file lỗ khoan) gửi cho chúng tôi theo zalo: 0936824969
