Lập trình PLC cơ bản [Bài 002] - Đọc nhiệt độ cảm biến 4-20mA với PLC

12/08/2019
lap-trinh-plc-co-ban-bai-002-doc-nhiet-do-cam-bien-4-20ma-voi-plc

Mô tả dự án:

GIÁM SÁT ANALOG, ĐỌC CẢM BIẾN NHIỆT ĐỘ

1

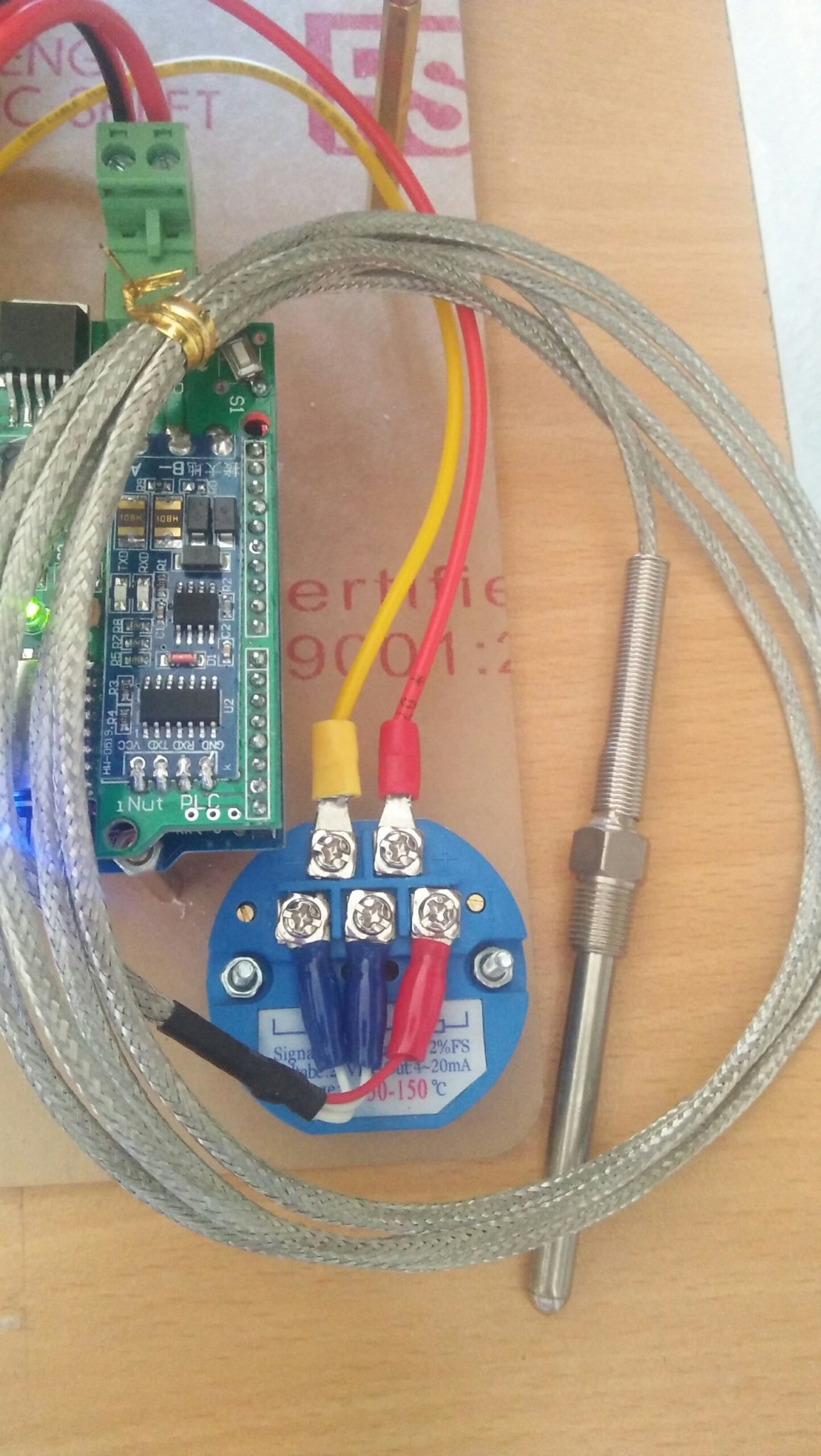

NỐI CẢM BIẾN

  • Dây vàng sẽ nối vào chân AD3 (Dây âm cảm biến)
  • Dây đỏ sẽ nối vào cực dương (+) 24V

Cảm biến được dùng là cảm biến nhiệt độ chuẩn tín hiệu 4-20mA.



2

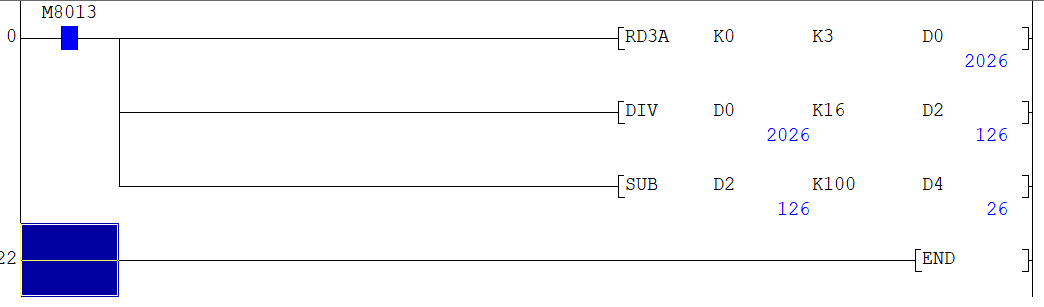

NẠP CODE BẰNG GX DEVALOPER

  • Đọc dữ liệu từ chân AD3 lưu vào thanh ghi Data D cụ thể là D0 với kênh số 3(K3) - (Chân analog 4-20mA đầu tiên)
  • Sau đó chia (DIV) đi cho 16(K16) gán vào D2 và trừ (SUB) đi 100 (K100) gán vào D4  Các thông số này do nhà sản xuất quy định

3

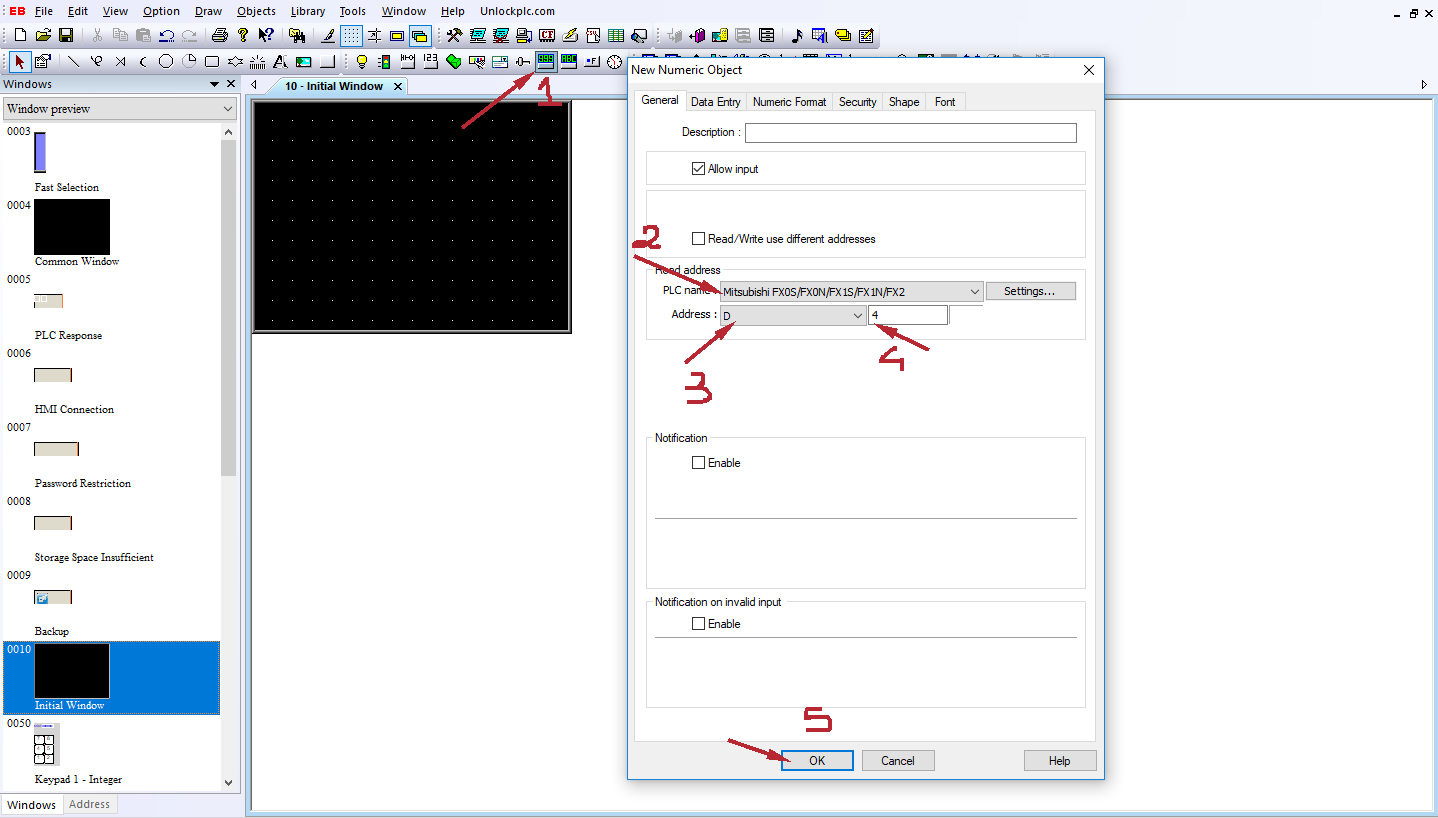

HIỂN THỊ LÊN MÀN HÌNH HMI WEINTEK

Các bạn làm theo hướng dẫn như trong hình



  • Kết quả

Tải về toàn bộ project tại đây
