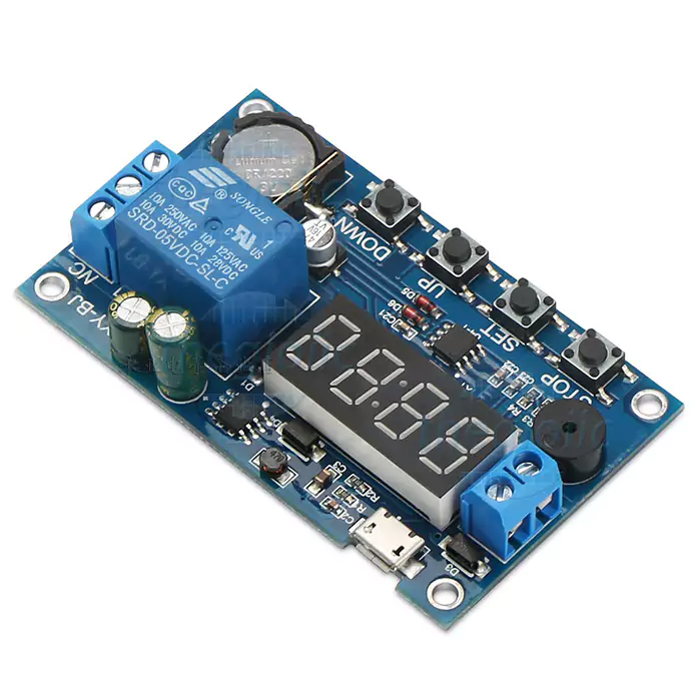

Mạch Hẹn Giờ Đóng Ngắt Relay Theo Thời Gian Thực

1. Mô tả sản phẩm

-  Mạch Hẹn Giờ Đóng Ngắt Relay Theo Thời Gian Thực có chức năng hẹn thời gian đóng ngắt thiết bị trong ngày có thể điều chỉnh được chi tiết hơn với 5 lần tắt mở trong ngày và có thể cài đặt được theo ngày hoặc khoảng thời gian từ ngày A đến ngày B.
-  Mạch sử dụng với 4 nút nhấn điều chỉnh giúp bạn dễ dàng hơn khi sử dụng. Màn hình hiển thị led 7 đoạn 4 số cho giao diện trực quan.
-  Ngõ ra là tiếp điểm relay giúp bạn có thể điều khiển đóng ngắt được điện áp AC hoặc DC.
-  Mạch được tích hợp pin nhớ CMOS giúp thời gian luôn đúng kể cả khi mất điện hoặc ngắt nguồn điện.

2. Thông số kỹ thuật

• Điện áp hoạt động: 5V - 60V

• Giao diện ngõ vào: Cổng Micro USB và Domino

• Điện áp đầu vào cổng Micro USB: 5V

• Ngõ ra: Tiếp điểm Relay NO-COM-NC

• Dòng tải relay: tối đa 10A

• Điều chỉnh các chức năng bằng nút nhấn trên mạch

• Đảo ngược bảo vệ: Có

• Kích thước: 75 x 45mm

3. Các chức năng của mạch

Chú thích :

• Mạch gồm 5 chế độ PE-1 đến PE-5 ứng với 5 dải thời gian có thể cài đặt.
• OPE: cài đặt thời gian bắt đầu bật Relay
• CLE: cài đặt thời sẽ ngắt Relay
• DAE: cài đặt ngày và tháng với định dạng MM/DD
• Ví dụ: Cài đặt OPE là 10:00 ; CLE là 11:30 và DAE là 01 09 tức là vào ngày 09 tháng 01 mạch sẽ bật Relay vào lúc 10h đến 11h30 thì mạch ngắt Relay.

4. Cài đặt thời gian hoạt động

• Trong giao diện thời gian chạy, giữ nút DOWN trong một thời gian ngắn:

Bước 1.Khi màn hình nhấp nháy "YEA", đây là giao diện cài đặt năm, hãy điều chỉnh năm bằng 2 nút DOWN và UP.

Bước 2.Nhấn nút SET, màn hình nhấp nháy “dAE”, đây là giao diện cài đặt ngày, vui lòng điều chỉnh bằng 2 nút DOWN và UP.

Bước 3.Tiếp tục nhấn nút SET, nó nhấp nháy "HOU", đây là giao diện cài đặt thời gian, điều chỉnh năm bằng 2 nút DOWN và UP. Nhấn lại nút SET, lặp lại bước 1.

Bước 4.Giữ nút SET trong 3 giây và thả ra, nó sẽ lưu lại các thiết lập thời gian.

5. Cài đặt thông số khoảng thời gian hoạt động

• Trong giao diện thời gian chạy, giữ nút SET 2 giây và nhả ra, giao diện cài đặt thông số sẽ hiển thị:

Bước 1: Chọn khoảng thời gian: PE-1 ~ PE-5, nhấn UP và DOWN để chọn;

Bước 2: Nhấn phím SET để chọn chế độ: P-1 ~ P-5 (Đặt khoảng thời gian này sang chế độ tương ứng) bằng cách nhấn nút UP và DOWN. (màn hình hiển thị "----" là không sử dụng chế độ này)

Bước 3: Hoàn thành việc cài đặt chế độ, nhấn nút SET để vào giao diện cài đặt khoảng thời gian. Trên giao diện thiết lập khoảng thời gian, nhấn nút SET để chuyển đổi thông số, thời gian bắt đầu "OPE", thời gian kết thúc "CLE", thông tin ngày "dAE".

Bước 4: Thoát cài đặt sau khi hoàn thành cài đặt thông số, nhấn và giữ SET 2 giây và tự động kiểm tra xem cài đặt tham số có hợp lý hay không, nếu hợp lí thì lưu tham số và quay lại giao diện chạy thời gian; nếu tham số sai, lời nhắc "ERR" (ví dụ, dừng thời gian / ngày <= thời gian bắt đầu / ngày), trở về giao diện cài đặt tham số.

Lưu ý: Mỗi khoảng thời gian có thể được lặp lại từ "----", P-1 ~ P-5 một trong các tùy chọn; Ví dụ, bạn có thể để năm khoảng thời gian hoạt động dưới chế độ P-1, hoặc để cho khoảng thời gian 1 hoạt động trong chế độ P-1, khoảng thời gian 2 làm việc dưới chế độ P-2 và cứ thế tiếp tục.

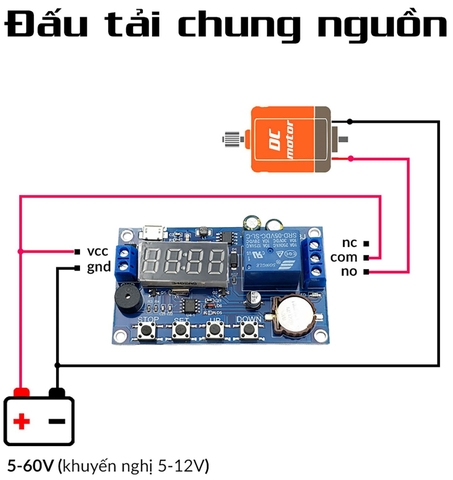

6. Sơ đồ lắp đặt

Linh kiện mua thêm:

• Bộ tưới cây tự động bằng cảm biến độ ẩm và hẹn giờ

• Thiết bị hẹn giờ đóng mở lặp lại theo quy trình
