Mạch kích dương kích âm transistor PNP NPN

Mạch kích dương kích âm transistor PNP NPN

   Để hiểu rõ về mạch đóng mở kích dương và kích âm cho tran PNP và NPN bạn xem bài viết này

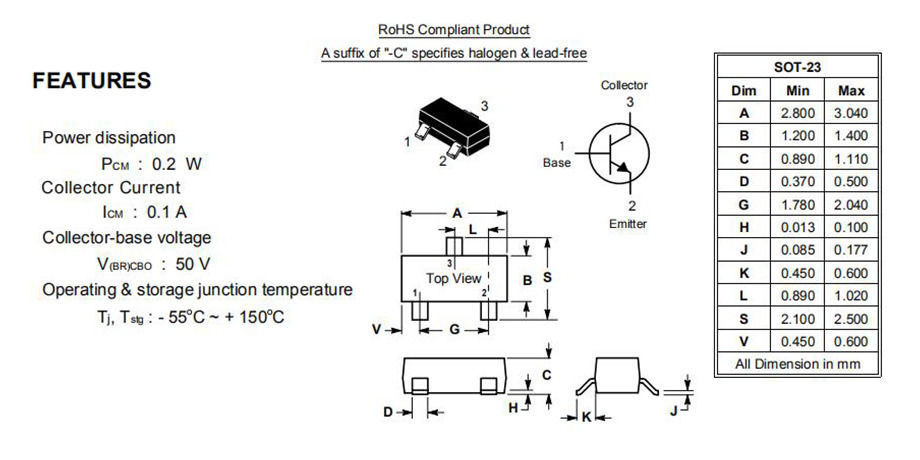

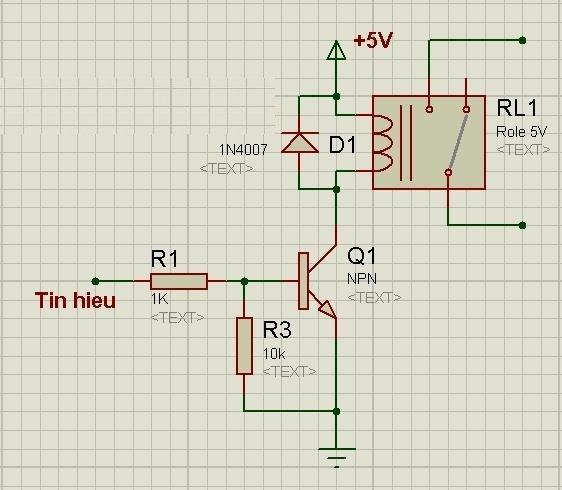

   1. Hình dưới là dùng transistor loại NPN như: TIP122, S9014 (J6), S9013, S8050 (J3Y), Mosfet A03404, C1815 (HF), ...

  Tín hiệu vào kích dương, UBE >0 thì transistor mới mở. Có thể bỏ R3.

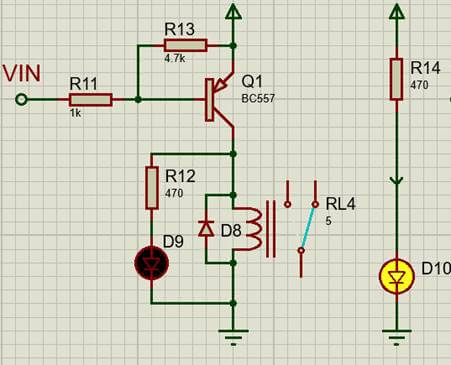

  2. Hình dưới là dùng transistor loại PNP như: S9012 (2T1), A1015 (BA), Tip41C, Tip42C, S8550 (2TY), ...

Tín hiệu vào kích âm, UBE >0 thì transistor mới mở. Có thể bỏ R13.

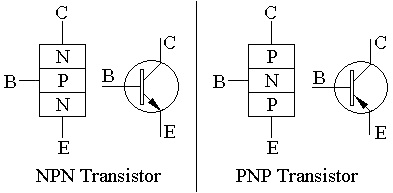

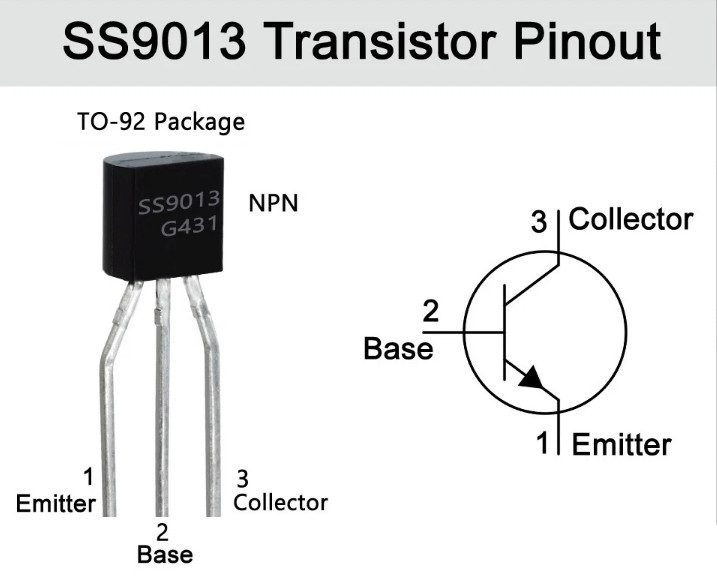

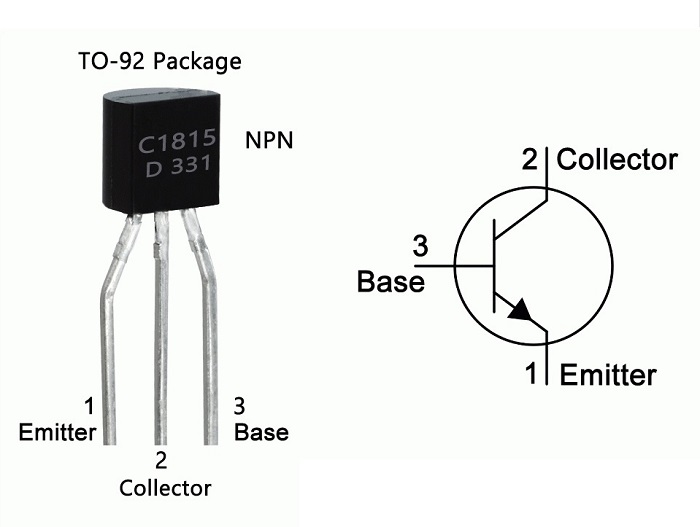

   3. Dưới đây là kí hiệu và chân kết nối của transistor, bạn cần chú ý tên BCE thứ tự chân

    Vậy khi chọn Transistor bạn cần phải tra cứu trên google để xem cần loại PNP hay NPN cho phù hợp với mục đích.
