Máy vẽ Laser mini CNC shield V3 arduino R3 PB3

Mã sản phẩm: 1912008

Thương hiệu: Nội địa Loại: Sản phẩm sáng tạo

Khối lượng: 1150.0

1.200.000₫ 1.500.000₫
chinh-sach
Hỗ trợ phí vận chuyển với đơn hàng trên 300K
chinh-sach
Giao hàng ngay sau khi đặt hàng (áp dụng với nội thành Hải Phòng)
chinh-sach
Đổi mới trong 3 ngày nếu lỗi do nhà sản xuất
chinh-sach
Xuất hóa đơn đỏ trực tiếp cộng thêm 5%

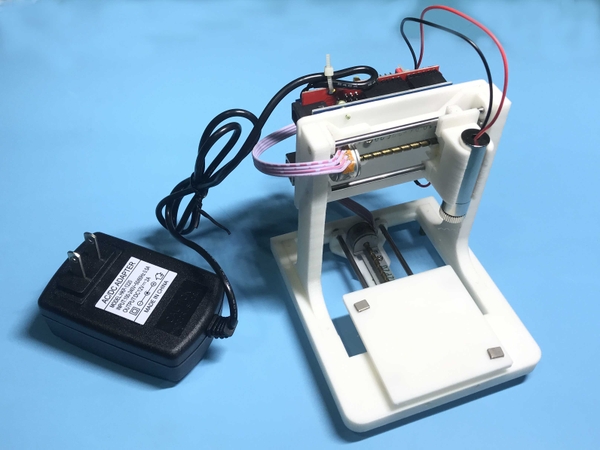

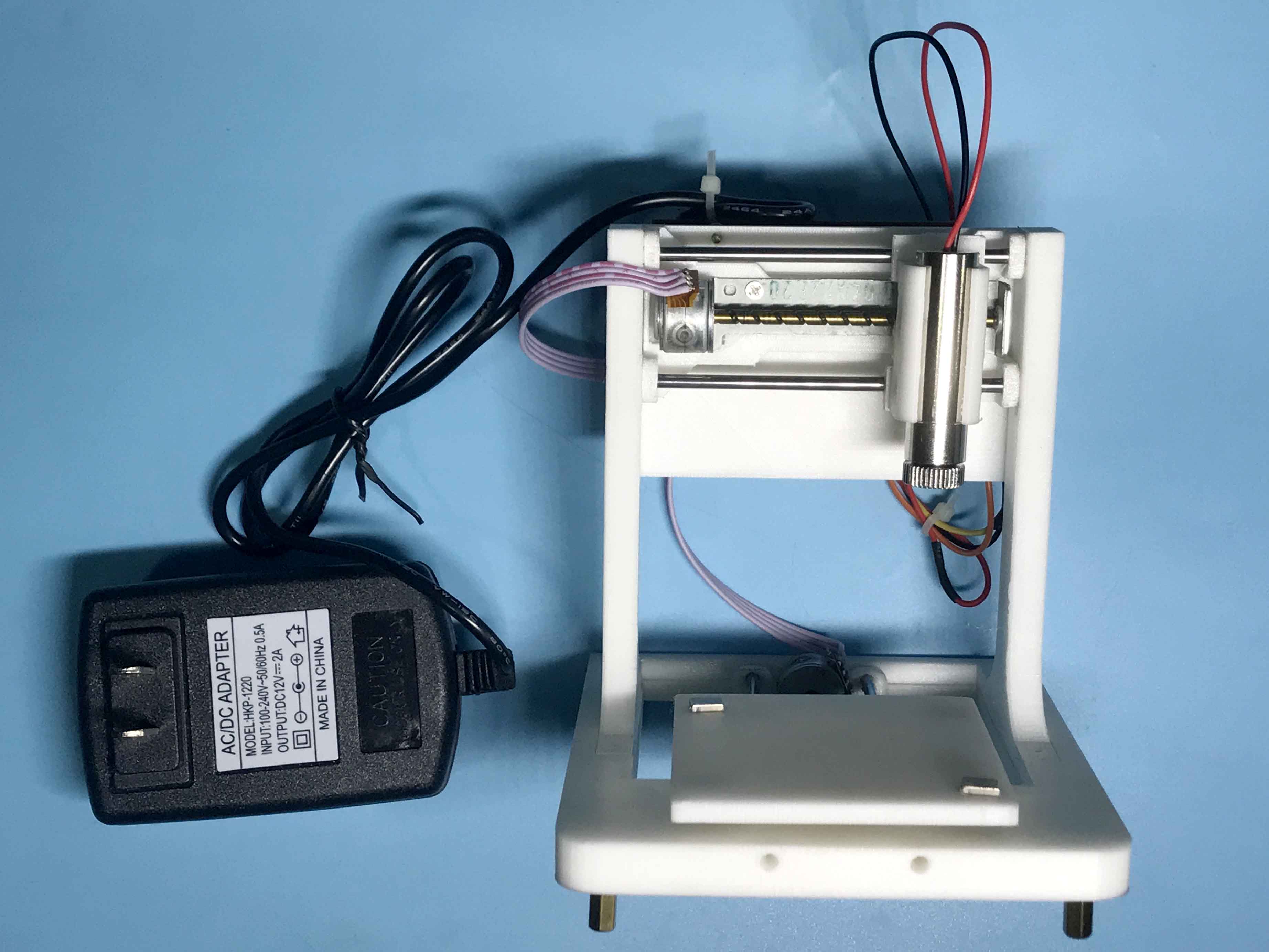

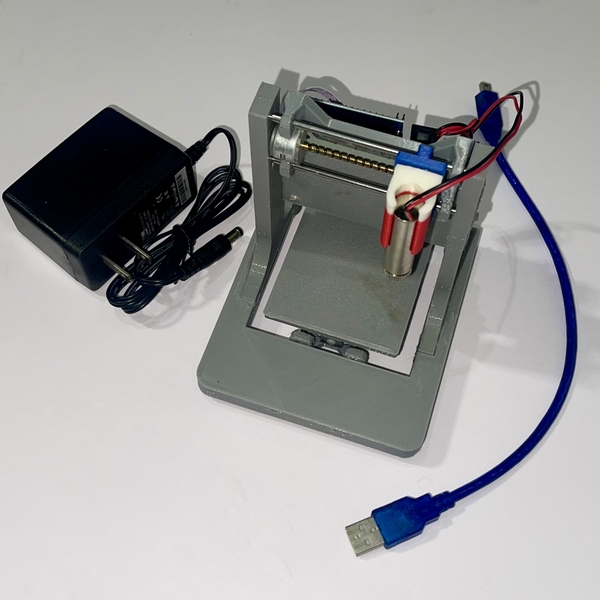

Máy vẽ Laser mini CNC shield V3 arduino R3 PB3

   Nếu bạn đã từng dùng máy in màu hoặc đen trắng để in những tấm hình yêu thích của mình, thì này bạn sẽ hết sức bất ngờ với một chiếc máy vẽ bằng Laser 250mW, với đường vẽ tinh tế, chi tiết và khéo léo, bạn sẽ có ngay 1 tấm hình đen trắng ngộ nghĩnh.

   Xin giới thiệu với các bạn Máy vẽ mini CNC shield V3 arduino R3 phiên bản 3 của Shop Giải Pháp Chung chúng tôi. Với kinh nghiệm test trên sản phẩn, chúng tôi đảm bảo về chất lượng cũng như về hình thức, máy vẽ do Shop Giải Pháp Chung cung cấp sẽ làm hài lòng quý khách hàng.

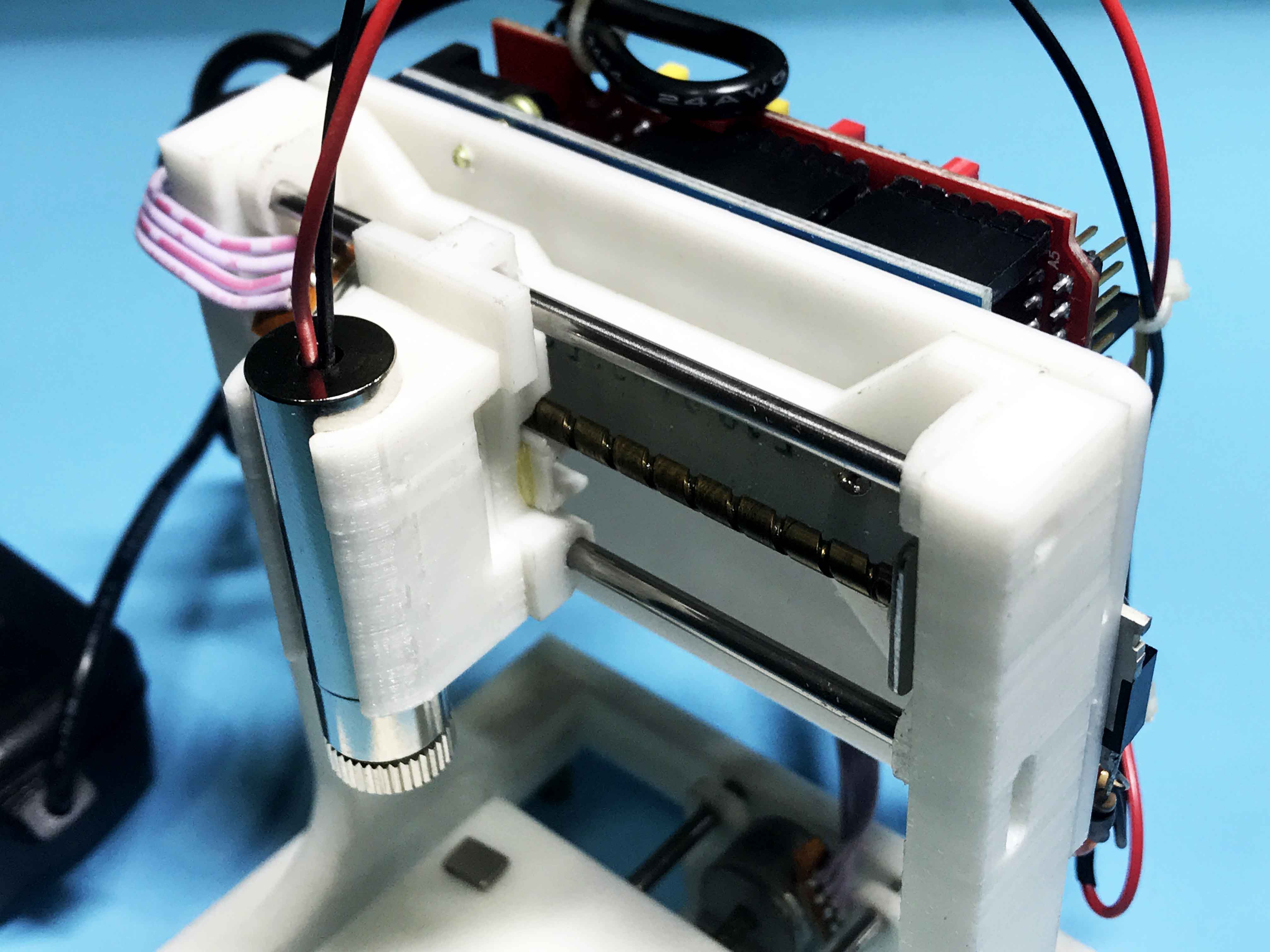

   Bộ khung nhựa được in bằng nhựa PLA chắc chắn, chính xác.

   Sản phẩm có tính giáo dục, học tập và sáng tạo rất cao. Phù hợp cho lứa tuổi từ 6 tuổi trở lên.

Sản phẩm bao gồm:

1- Bộ khung nhựa in 3D

2- IRF Z44 khiển cho laser

3- Servo xanh

4- Đầu Laser 250mW

5- Mạch CNC shield V3

6- Module driver A4988

7- Arduino R3 chíp dán

8- Cáp kết nối máy tính

9- Nguồn 12V-2A

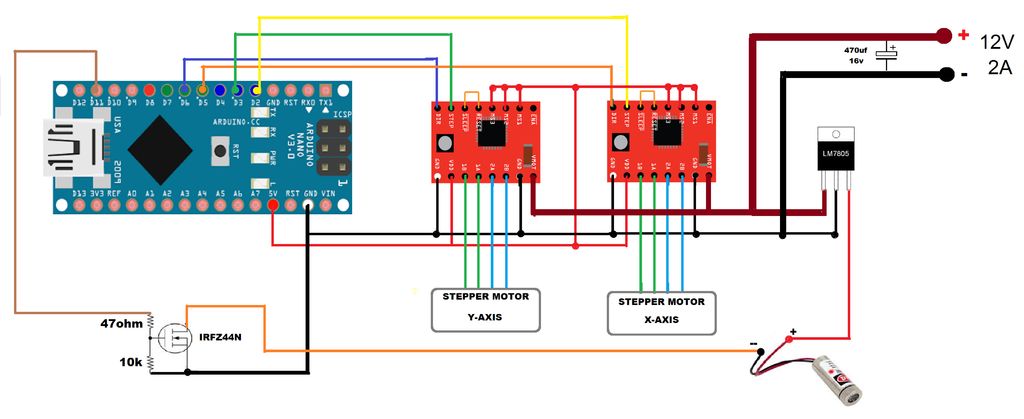

Kết nối dây

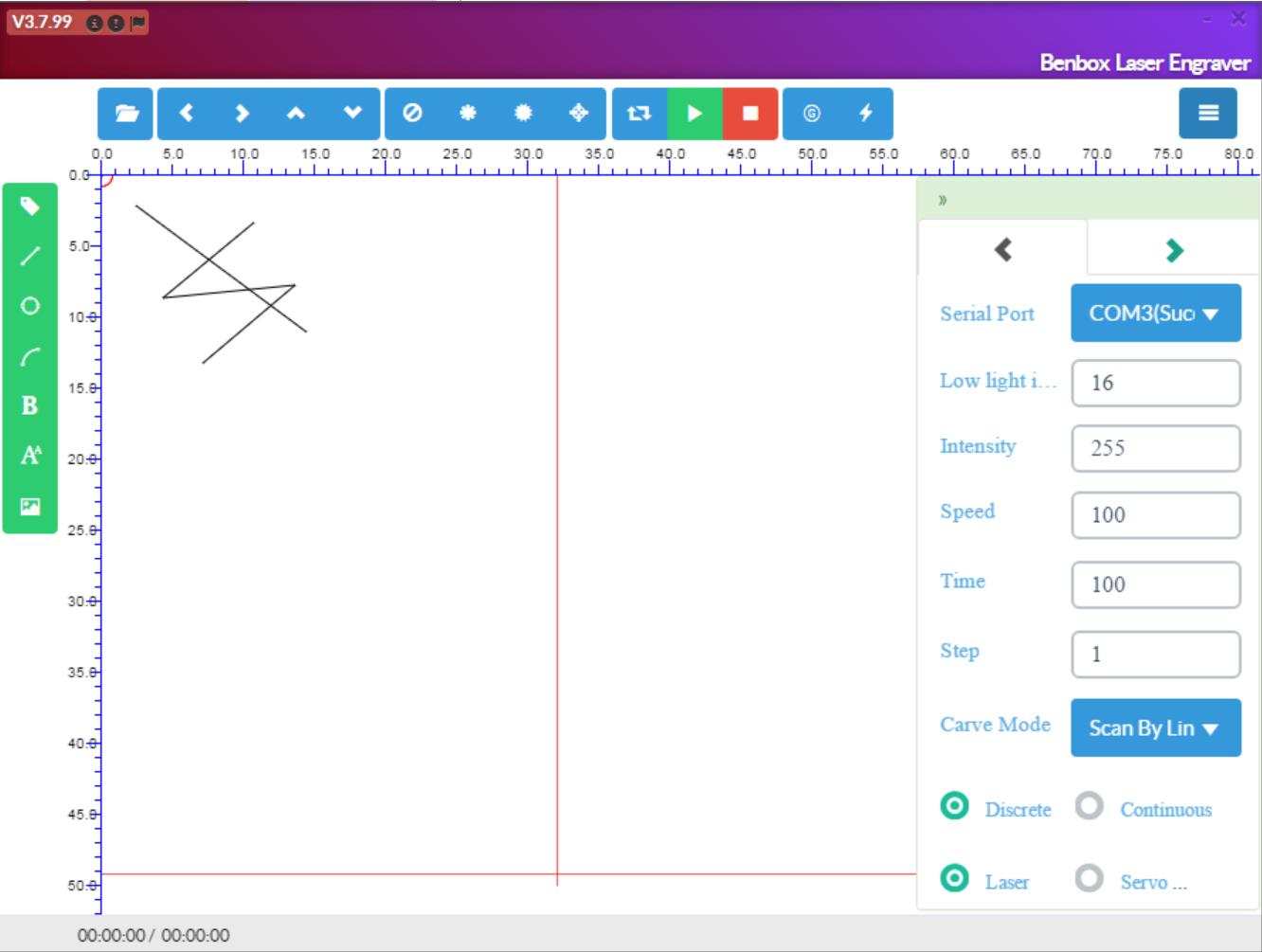

Phần mềm Benbox và mã hex Tải về

Mã hex sửa theo phiên bản Laser Tải về

Driver arduino chíp cắm Tải về

Video test máy: Bấm xem

Video hướng dẫn ráp máy: Bấm xem

Chú ý:

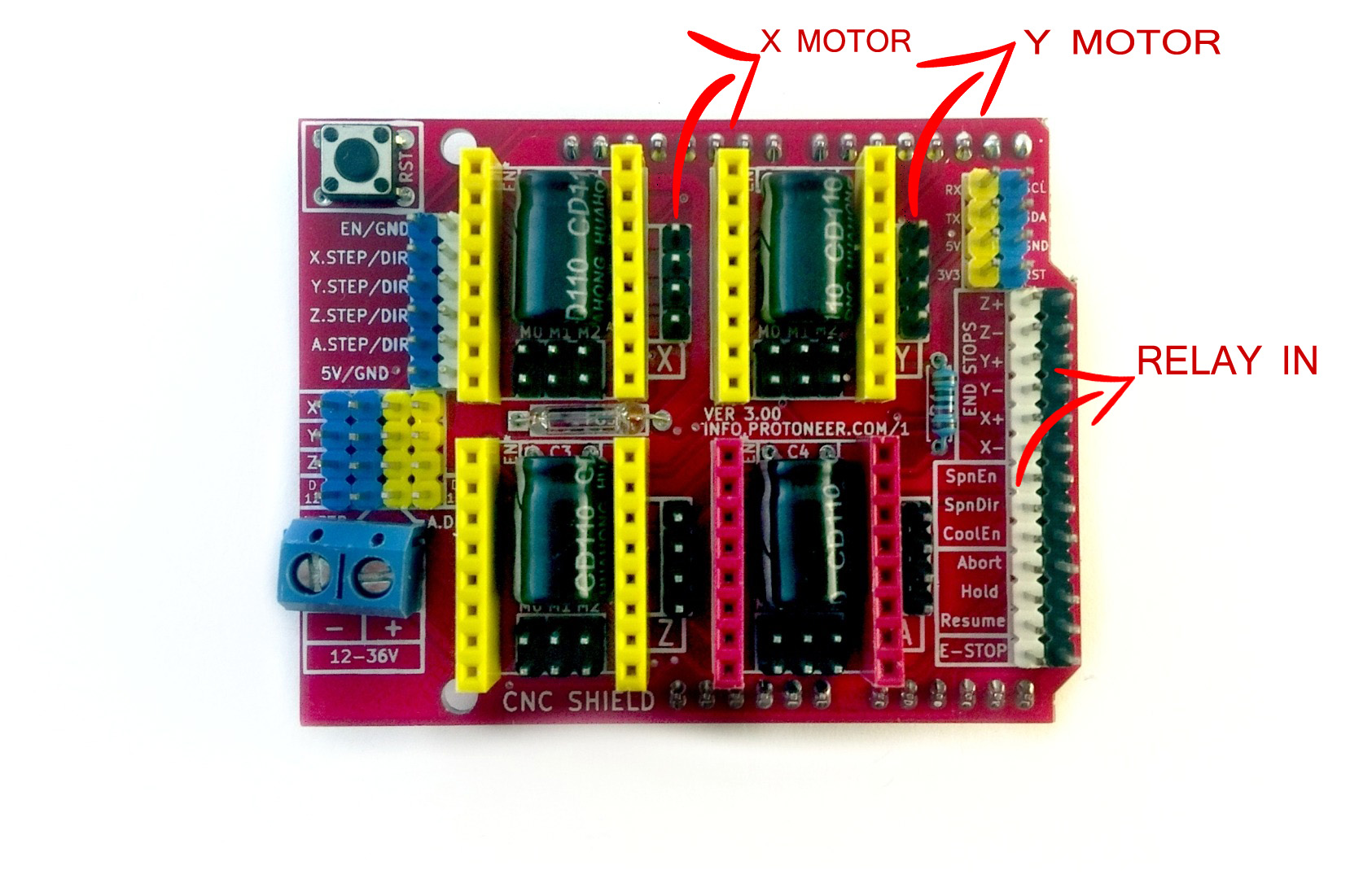

1. Chân cắm cho động cơ bạn hàn chân theo thứ tự liên tục và cắm vào shield V3 cũng theo thứ tự liên tục từ dưới lên

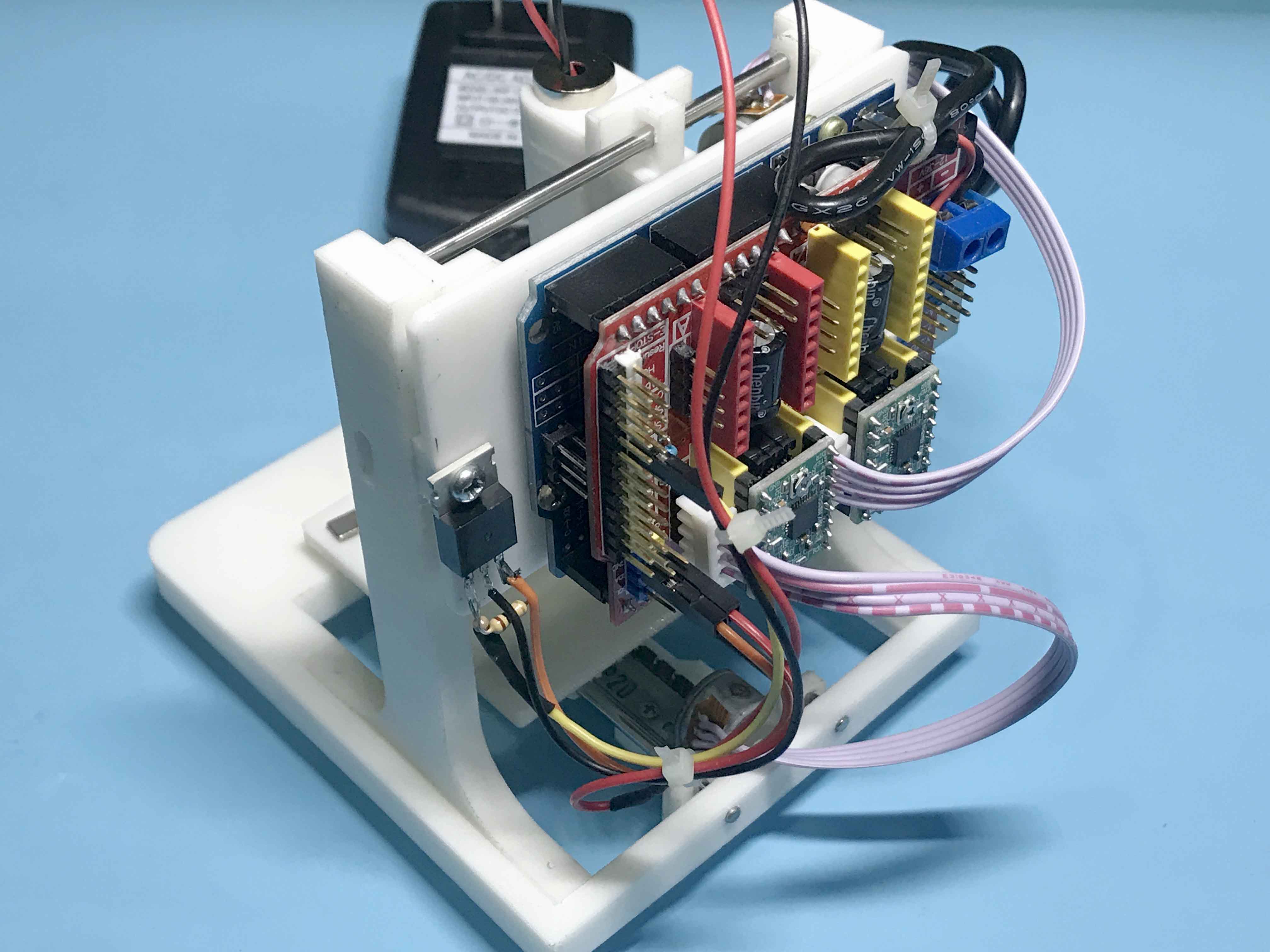

2. Chân Z44: dây vàng từ chân G số 1 của Z44 vào SpnEn và Chân số 3 của Z44 vào nguồn GND lấy từ Shield V3. Chân giữa của Z44 nối vào dây đen của Laser, dây đỏ của Laser nối vào +5V của Shield V3. Chú ý phần cài đặt thông số phải chuẩn như hình thì Laser mới hoạt động.

3. Biến trở trên A4988 quay vào trong board Shield V3

4. Nhớ cắm 3x2=6 cái jăm dưới A4988 để tăng sức mạnh cho động cơ bằng vi bước. Tiếp chỉnh biến trở trên A4988: Vặn hết về bên trái, sau đó tăng dần theo chiều kim đồng hồ cho đến khi động cơ di chuyển được là Ok, nếu tăng quá sẽ làm động cơ bị nóng. Dù đã điều chỉnh xong như vậy, động cơ sẽ vẫn nóng, nhưng mức đó chấp nhận được. Thường để góc 9h30

5. Sau khi cài đặt xong, cắm thiết bị vào máy tính, nạp mã hex từ file tải về, nếu tích dấu V xanh là OK

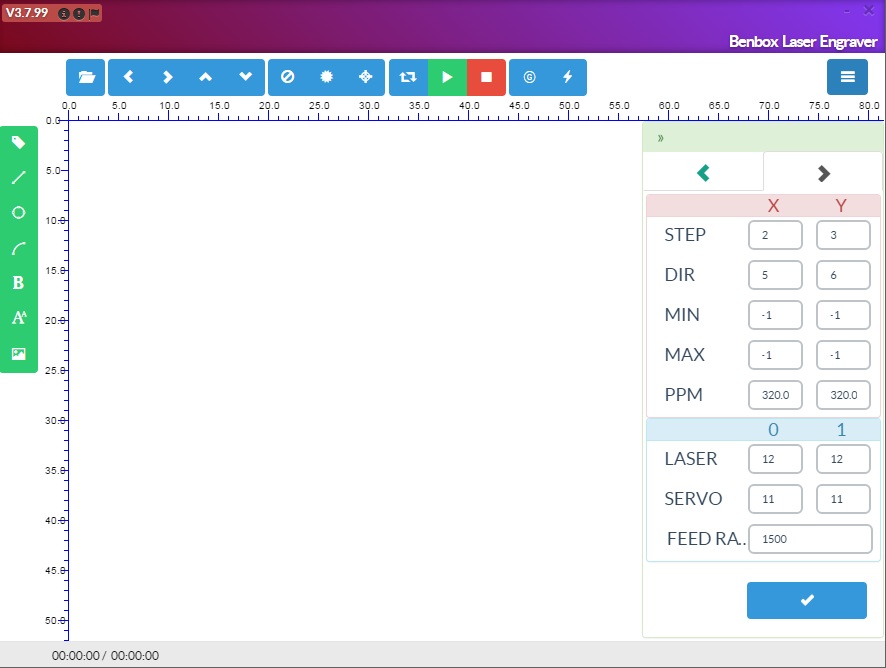

6. Cài đặt thông số như hình

Chú ý:

cnc mini

Chú ý: Chọn Laser là 12 và 12

7. Nguồn 12V2A cấp vào nguồn của Shield V3 ko phải nguồn của Arduino

8. Kiểm tra 2 động cơ xem có nóng không, nếu nóng thì điều chỉnh chiết áp trên A4988, Nếu để nóng kéo dài sẽ cháy động cơ.
