Module điều khiển led ma trận 8x8

Mã sản phẩm: 1701076

Thương hiệu: Nhập khẩu Loại: Arduino – Module – Cảm biến

Khối lượng: 100.0

70.000₫
chinh-sach
Hỗ trợ phí vận chuyển với đơn hàng trên 400K
chinh-sach
Giao hàng ngay sau khi đặt hàng (áp dụng với nội thành Hải Phòng)
chinh-sach
Đổi mới trong 3 ngày nếu lỗi do nhà sản xuất
chinh-sach
Xuất hóa đơn đỏ trực tiếp cộng thêm 3%

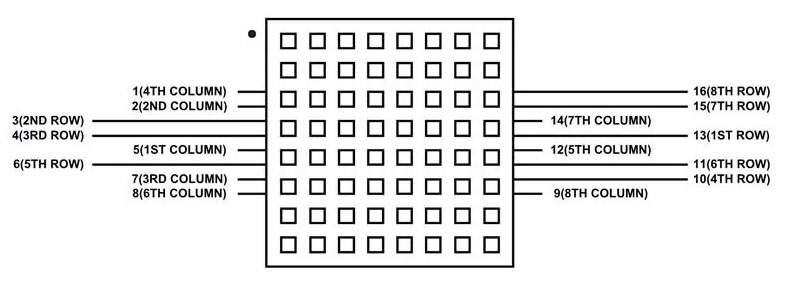

Led Matrix 8x8 MAX7219

Thông số kỹ thuật:

Led Matrix 8x8 dùng ic MAX7219 để điều led matrix 1 cách dễ dàng và đơn giản hơn, chỉ cần 3 dây dữ liệu và 2 dây nguồn. Module 8x8 led matrix sử dụng rất đơn giản, có thể điều chỉnh độ sáng của led ngay trên phần mềm.

- Điện áp hoạt động: DC 4.7V – 5.3V

- Dòng điện tiêu thụ: 320mA

- Nhiệt độ hoạt động: 0 ℃ – 50 ℃



IC MAX7219

    IC MAX7219 được hãng MAXIM thiết kế và sản xuất, thuận tiện sử dụng để điều khiển LED ma trận và LED 7 thanh (1 chip có thể điều khiển LED ma trận 8x8 hoặc LED 7 thanh 8 chữ số) và chỉ cần 1 điện trở để hạn dòng cho tất cả các led (so với các IC khác hầu như phải có 1 điện trở cho mỗi led). Trên mỗi chip đã được tích hợp bộ giải mã BCD, mạch quét dồn kênh, thanh ghi dịch, ...

MAX7219 chỉ cần 3 chân từ Arduino để kết nối với các chân DIN, LOAD và CLK của IC.

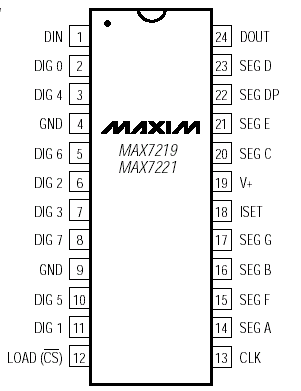

Sơ đồ chân của MAX7219 được mô tả như hình dưới.

Hướng dẫn làm đèn Led ma trận 8x8

    Đã  khi  nào bạn nghĩ  tới tự tạo một bảng chạy chữ  bằng  đèn  Led? Tự  tạo 1 biển quảng  cáo  theo phong  cách của  riêng mình? Điểm  thú  vị của đèn  led này là bạn có thể tự  lập trình và thay đổi  bộ chữ theo ý thích của mình.

   Hôm nay mình  xin  hướng  dẫn các bạn 1 bước cơ bản: Lắp đặt và  lập trình cơ bản led ma trận 8x8

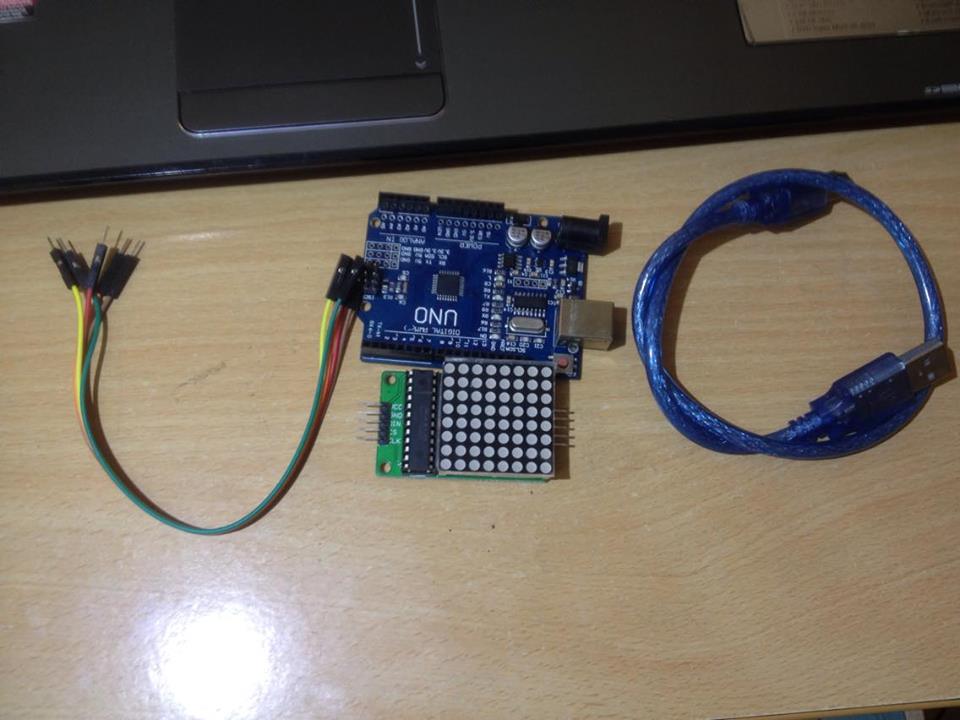

CHUẨN BỊ:

1 Bo mạnh chủ Arduino Uno 3

2 Modul vi điều khiển led 8x8

3  Dây cắm đực cái

THỰC HIỆN

1 _Lắp đặt

Trên modul led 8x8 sẽ có 5 chân  nối các  bạn  thực  hiện  nối  như  sau:

Module Led 8x8 –        Arduino uno 3

VCC                  -                      5v

GND                  -                     GND

DIN                    -                     12

CS                      -                     11

CLK                  -                       10

2. Nạp phần mềm cho Arduino

Thư  viện cho Module led 8x8: LedControl_1.0.6A.rar

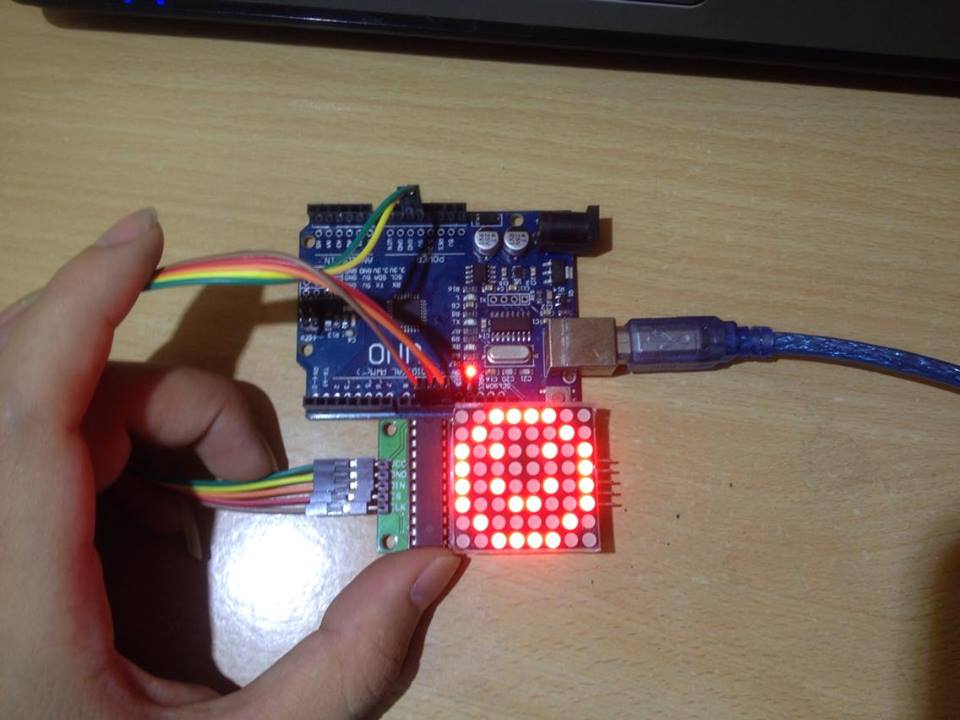

Sau khi nạp thư  viện các bạn có thể sử dụng code sau để chạy thử

Tải về

Tạo mã chữ cho led ma trận

Chúc các bạn thành công !!
