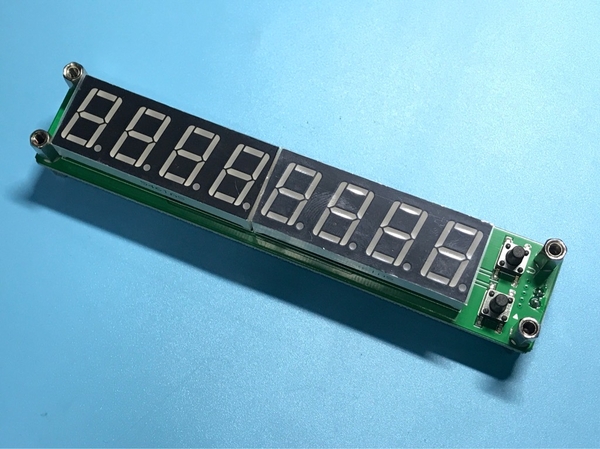

Module hiển thị tần số PLJ-8LED-H 0,1MHZ ~ 1000MHZ

Mã sản phẩm: 2012135

Thương hiệu: nhập khẩu Loại: Arduino – Module – Cảm biến

Khối lượng: 100.0

252.200₫ 260.000₫

Thêm vào yêu thích Đã yêu thích
chinh-sach
Hỗ trợ phí vận chuyển với đơn hàng trên 300K
chinh-sach
Giao hàng ngay sau khi đặt hàng (áp dụng với nội thành Hải Phòng)
chinh-sach
Đổi mới trong 3 ngày nếu lỗi do nhà sản xuất
chinh-sach
Xuất hóa đơn đỏ trực tiếp cộng thêm 5%

Module hiển thị tần số PLJ-8LED-H 0,1MHZ ~ 1000MHZ

   PLJ-8LED là thành phần hiển thị tần số hiệu quả về chi phí được hiển thị bằng một ống kỹ thuật số tám chữ số. Nó chủ yếu được sử dụng để hiển thị các giá trị tần số của bộ thu phát và thiết bị khác, đồng thời cũng có thể được sử dụng để đo tần số thông thường. Thành phần này có đặc điểm là nhỏ và tinh tế, hiệu suất đáng tin cậy, hiệu ứng hình ảnh tốt và chi phí thấp.

 Tính năng chính: Máy đo tần số

⊙ 2,4 GHz dựa trên PIC16F648A của Microchip.

⊙Tham chiếu tần số sử dụng bộ dao động tinh thể được điều khiển bằng điện áp bù nhiệt độ (2,5 ppm VC-TCXO).

⊙Sử dụng chế độ điều khiển cổng độc đáo và thuật toán thời gian chính xác (chế độ ngắt không định thời).

⊙Thời gian cổng (làm mới màn hình) là 0,01 giây / 0,1 giây / 1,0 giây tùy chọn và giá trị tần số được hiển thị theo thời gian thực.

⊙Thiết kế đầu vào duy nhất, ba kênh đo tần số (kênh thấp / kênh cao / kênh tự động) là tùy chọn.

⊙Thiết kế tần số trung gian kép, giá trị tần số trung gian và chế độ cộng / trừ có thể được cài đặt trước riêng biệt.

⊙Sử dụng màn hình ống kỹ thuật số độ sáng cao 0,56 inch tám chữ số, có thể điều chỉnh độ sáng tám cấp.

⊙Bôi trắng tự động không hợp lệ, lọc hiển thị giá trị tần số không hợp lệ là tùy chọn, xóa bit cuối cùng là tùy chọn.

⊙Mạch đơn giản, cấu trúc hợp lý, điều khiển nút đôi, hoạt động đơn giản.

⊙Các cài đặt khác nhau được tự động lưu và gọi lại trực tiếp sau khi bật nguồn.

Thông số kỹ thuật

1. Thời gian cổng

⊙ 0,01 giây

⊙ 0,10 giây

⊙ 1,0 giây

2. Kênh đo (kênh cao và kênh thấp trở kháng cao)

Dải đo kênh thấp : 0,1 MHz ~ 60 MHz

Độ chính xác đo: ± 100 Hz (thời gian cổng 0,01 giây)

      ± 10Hz (ở cổng 0,1 giây)

        ± 1Hz (ở cổng 1,0 giây)

Độ nhạy kênh thấp:

0,1 MHz ~ 10 MHz: tốt hơn 60mVPP

10 MHz ~ 60 MHz: tốt hơn 60mVPP

60 MHz ~ 75 MHz: chưa được kiểm tra

⊙ Phạm vi đo kênh cao (64 phân chia tần số) : 20 MHz ~ 2,4 GHz

Độ chính xác đo: ± 6400Hz (ở cổng 0,01 giây)

       ± 640Hz (ở cổng 0,1 giây)

       ± 64Hz (ở cổng 1,0 giây)

Độ nhạy kênh cao:

  20 MHz ~ 30 MHz: tốt hơn 100mVPP

30 MHz ~ 60 MHz: tốt hơn 50mVPP

60 MHz ~ 2,4 GHz : Chưa được kiểm tra

⊙ Kênh

tự động tự động chọn kênh cao hoặc kênh thấp theo tần số tín hiệu đầu vào và tần số nhận dạng là 60 MHz. Nếu không đủ biên độ tín hiệu đầu vào lớn hơn 60 MHz và không thể tự động chọn kênh cao, thì phép đo tần số kênh cao nên được chọn theo cách thủ công.

3. Thiết kế tần số trung gian kép độc lập để cài đặt tần số trung gian, bước điều chỉnh tần số trung gian tối thiểu là 100 Hz, dải tần trung gian là 0 ~ 99,9999 MHz và có thể đặt tần số trung gian cộng hoặc trừ chế độ tần số trung gian.

4. Tham chiếu tần số: Sử dụng bộ dao động tinh thể điều khiển bằng điện áp bù nhiệt độ 13.000MHz (VC-TCXO) trong gói 5032, với độ ổn định tần số là ± 2,5 ppm.

5. Điện áp làm việc

Đầu vào DC: DC 9V ~ 15V (với bảo vệ kết nối ngược cực của nguồn điện)

6. Dòng điện làm việc: tối đa 160 mA (điều kiện thử nghiệm: Nguồn điện ①DC12V; ống kỹ thuật số có dây; độ sáng cấp độ cao)

7. Hiển thị chữ số

Màn hình LED tám chữ số, lên đến tám chữ số.

8. Độ sáng màn hình: tám mức độ sáng của đèn LED có thể điều chỉnh được, cài đặt gốc là độ sáng cao nhất.

9. Kích thước vật lý

dài × rộng × cao: 125,5 mm × 25,5 mm × 21,5 mm

10. Khối lượng linh kiện: 46 g (trọng lượng tịnh)

11. Giao diện tích hợp

DC IN (giao diện nguồn): HX2.54-2P ổ cắm

RF IN (đầu vào tín hiệu ): ICSP socket HX2.54-2P (giao diện lập trình): chân 2,54-6P
