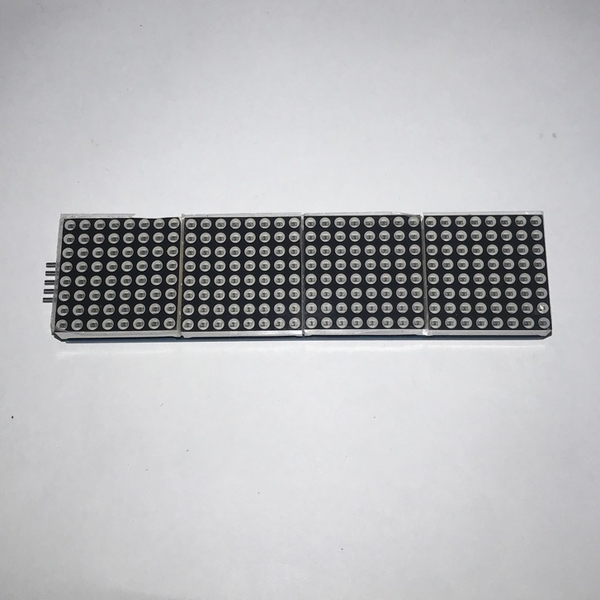

Module Led ma trận 4 Trong 1 Max7219

Module Led ma trận 4 Trong 1 Max7219

Kí hiệu Led 1088AS

Code mẫu chạy từng led

/*

MAX7219 4-in-1    ESP32

-------------------------

DIN       ─────── GPIO 27

CS/LOAD   ─────── GPIO 25

CLK       ─────── GPIO 32

VCC       ─────── 5V

GND       ─────── GND

*/

#include <MD_MAX72xx.h>

#define HARDWARE_TYPE MD_MAX72XX::FC16_HW

#define MAX_DEVICES 4

#define DIN_PIN 27

#define CS_PIN  25

#define CLK_PIN 32

MD_MAX72XX mx(

  HARDWARE_TYPE,

  DIN_PIN,

  CLK_PIN,

  CS_PIN,

  MAX_DEVICES

);

void setup() {

  mx.begin();

  mx.control(MD_MAX72XX::INTENSITY, 5);

  mx.clear();

}

void loop() {

  // Quét 4 ma trận

  for (int device = 0; device < 4; device++) {

    // Quét 8 hàng

    for (int row = 0; row < 8; row++) {

      // Quét 8 cột

      for (int col = 0; col < 8; col++) {

        // Tắt LED trước đó

        mx.clear();

        // Bật 1 LED

        mx.setPoint(row, device * 8 + col, true);

        // Mỗi LED sáng 0,5 giây

        delay(500);

      }

    }

  }

}
