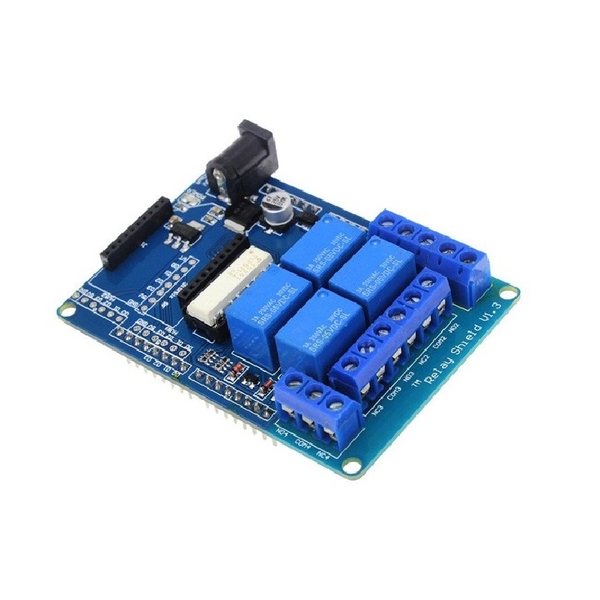

Module relay 4 kênh shield V1.0 mở rộng cho Arduino UNO

Module relay 4 kênh shield V1.0 mở rộng cho Arduino UNO

ỨNG DỤNG:

- Mạch Arduino shield 4 relays tương thích với board Arduino UNO R3, Arduino Mega2560, lenardo …

- Mạch Arduino shield 4 relays được sử dụng trong các ứng dụng cần đóng cắt tải AC hoặc DC, mạch có thế kế đơn giản với relay, có oppto cách ly và diode chống nhiễu xung ngược từ relay.

THÔNG SỐ KỸ THUẬT:

- Điện áp sử dụng: 5VDC từ chân 5V của Arduino.

- Điện áp kích: TTL 5VDC / 3.3VDC

- Số Relay: 4 relay 125VAC-3A / 24VDC-3A (có thể đóng ngắt tải 220VAC công suất thấp như bóng đèn, quạt,…).

- Tích hợp transistor cách ly và diod chống nhiễu xung ngược từ relay (flyback diode).

- Chân kích Relay (kích mức HIGH):

+ Relay 1 D0: D7

+ Relay 2 D1: D6

+ Relay 3 D2: D5

+ Relay 4 D3: D4

- Kích thước: 70 x 54 x 26mm.

- Các chân HUB1 và HUB2 chưa kết nối với chân Arduino

---------------------------------------

code mẫu

// Khai báo các chân relay

#define RELAY1 4

#define RELAY2 5

#define RELAY3 6

#define RELAY4 7

void setup() {

  // Khởi tạo các chân relay làm output

  pinMode(RELAY1, OUTPUT);

  pinMode(RELAY2, OUTPUT);

  pinMode(RELAY3, OUTPUT);

  pinMode(RELAY4, OUTPUT);

  // Đặt các relay ở trạng thái mở (LOW) ban đầu

  digitalWrite(RELAY1, LOW);

  digitalWrite(RELAY2, LOW);

  digitalWrite(RELAY3, LOW);

  digitalWrite(RELAY4, LOW);

}

void loop() {

  // Đóng tất cả các relay

  digitalWrite(RELAY1, HIGH);

  digitalWrite(RELAY2, HIGH);

  digitalWrite(RELAY3, HIGH);

  digitalWrite(RELAY4, HIGH);

  delay(3000); // Đợi 1 giây

  // Mở tất cả các relay

  digitalWrite(RELAY1, LOW);

  digitalWrite(RELAY2, LOW);

  digitalWrite(RELAY3, LOW);

  digitalWrite(RELAY4, LOW);

  delay(1000); // Đợi 1 giây

}
