Module Wifi ESP8266 ESP-01 5V Relay

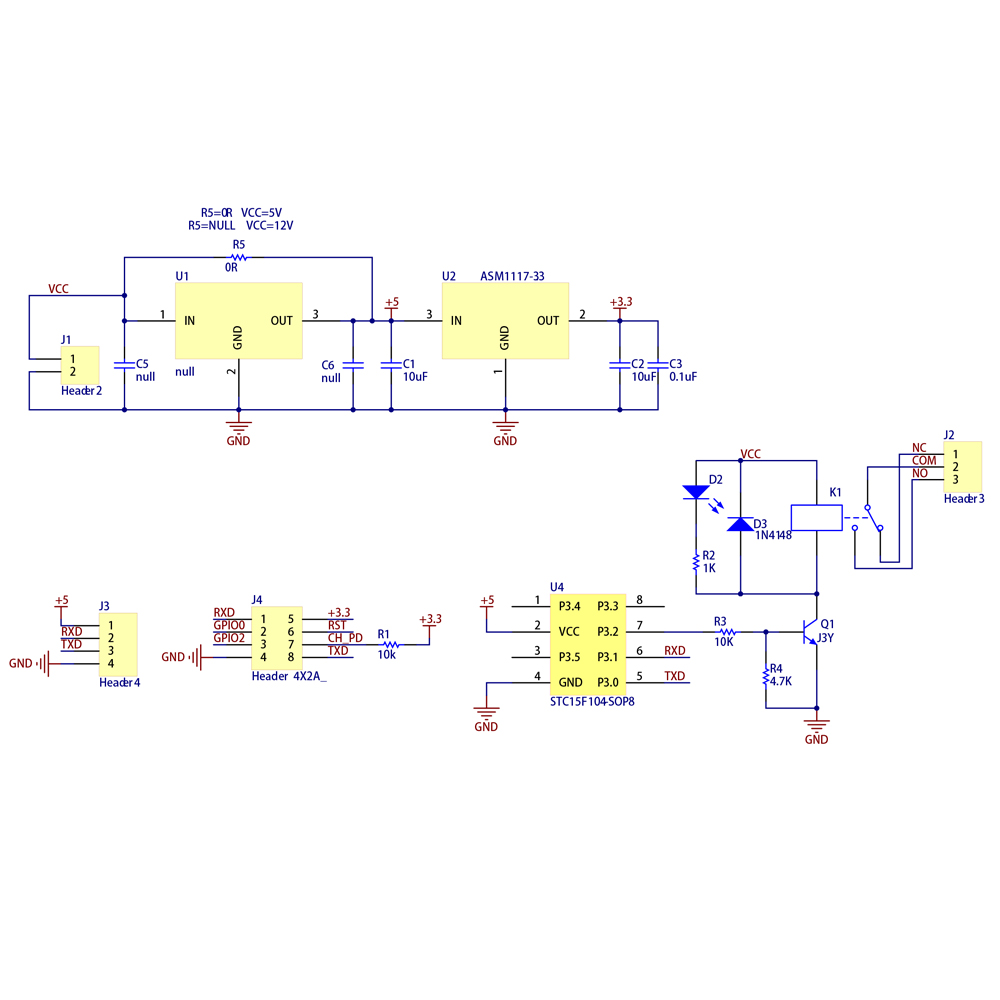

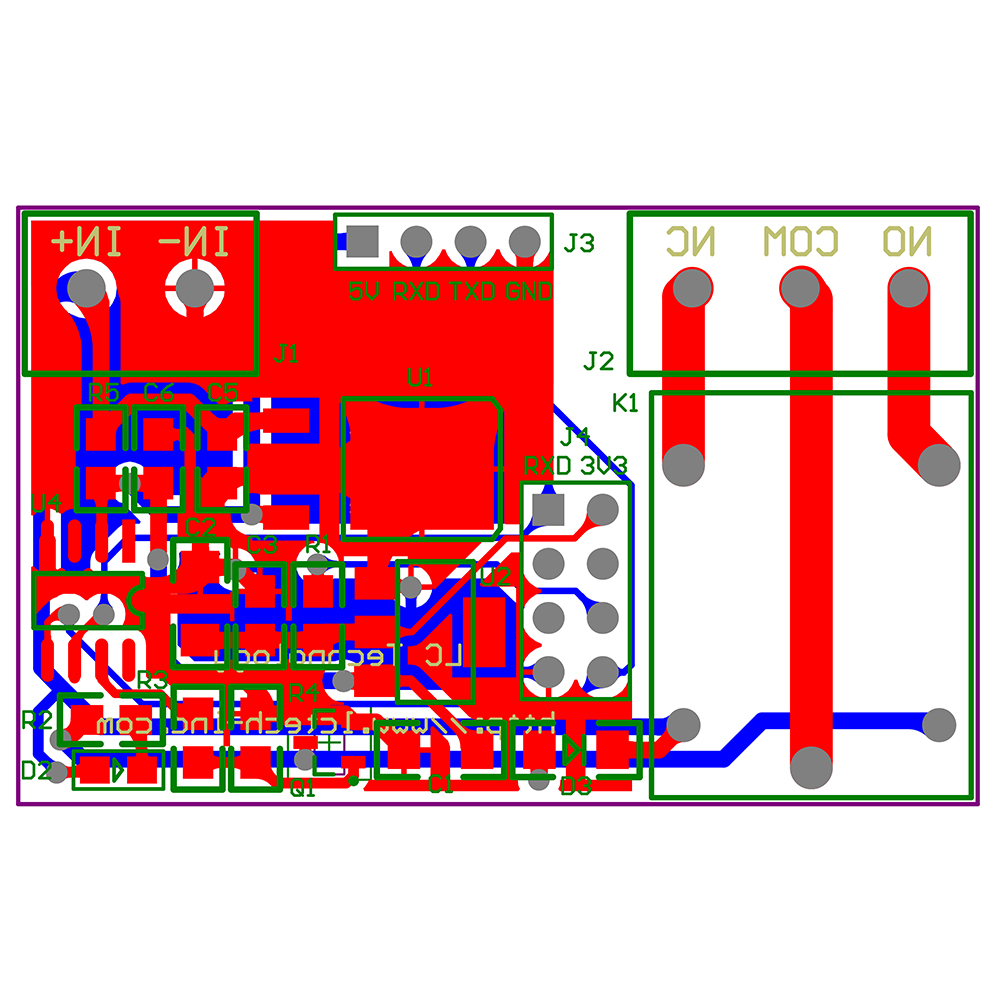

Module WiFi ESP8266 5V Relay là sự kết hợp giữa các module relay, module chuyển đổi nguồn DC-DC từ 5VDC sang 3.3VDC để cấp nguồn cho module wifi esp8266 esp-01. Với module người dùng có thể xây dựng nhanh một dự án điều khiển thiết bị qua wifi với khoảng cách hoạt động lên đến 400m.
Thông số kỹ thuật:
- Điện áp cung cấp : 5VDC
- Relay : 5VDC 10A/250VAC
- Kích thước : 45x28mm
Chức năng
Module ESP8266, khi ở Mode AP, có thể kết nối với 5 Client cùng 1 lúc
Module Wifi Relay: có 2 chế độ làm việc:
(1) Thiết bị di động điều khiển module thông qua Wifi của ESP8266: Khoảng cách kết nối khoảng 400m
(2) Thiết bị di động và Module Wifi cùng kết nối với Router: Khoảng cách kết nối tùy thuộc vào cường độ tín hiệu của router phát ra
Relay: có thể kết nối ở 5V/10A, 250V AC.10A. Có thể đóng ngắt lên đến 100000 lần
Module được bảo vệ thông qua Opto, và có thời gian đáp ứng nhanh chóng
Thực hiện kết nối
Module Wifi ESP8266 có 3 chế độ hoạt động: AP, STA và AP/STA. Tùy vào mục đích dử dụng mà lựa chọn chế độ hoạt động phù hợp.
Module cần được kết nối với mạch chuyển đổi USB-TTL để cấu hình Wifi thông qua phần mềm (có thể sử dụng Arduino IDE).
Có thể cấu hình bằng cách dùng tập lệnh AT,1 số lệnh AT để cấu hình Wifi như bên dưới:
AT+CWMODE=2, Chọn chế độ hoạt động AP;
AT+RST, reset module;
AT+CIPMUX=1, mở cổng kết nối;
AT+CIPSERVER=1,8080, cấu hình TCP và công kết nối (port);
AT+CIOBAUD=9600, cài đặt tốc độ Baud là 9600
AT+CIFSR, xem địa chỉ IP ở chế độ AP, VD: 192.168.4.1
Kết nối App với Module Wifi
Điện thoại di động kết nối Wifi và sử dụng ứng dụng AI-THINKER hay ESP8266;
Trong ô địa chỉ “TCP connection” và “Port”, lần lượt điền các thông số IP và Port như cấu hình ở trên (VD: 192.168.4.1 và 8080)
Nhấn vào Greay Box, Relay sẽ được điều khiển.
Code mẫu
esp8266-relay-5a.ino
https://s3-ap-southeast-1.amazonaws.com/iotmaker-image-sync/81.module-wifi-esp8266-5v-relay/code/esp8266-relay-5a.ino
Tài liệu tham khảo
https://onedrive.live.com/?authkey=%21AEGbYq3PdlkwXUQ&cid=FB7735EAC7509757&id=FB7735EAC7509757%21286&parId=root&action=locate
