Module hẹn giờ bật tắt relay 12V 0.1s-9999 phút

Mã sản phẩm: 1703003

Thương hiệu: Nhập khẩu Loại: Arduino – Module – Cảm biến

Khối lượng: 75.0

184.300₫ 190.000₫

Thêm vào yêu thích Đã yêu thích
chinh-sach
Hỗ trợ phí vận chuyển với đơn hàng trên 300K
chinh-sach
Giao hàng ngay sau khi đặt hàng (áp dụng với nội thành Hải Phòng)
chinh-sach
Đổi mới trong 3 ngày nếu lỗi do nhà sản xuất
chinh-sach
Xuất hóa đơn đỏ trực tiếp cộng thêm 5%

Module tạo trễ thời gian bật tắt relay 12V 0.1s-9999s

Mạch tạo trễ hẹn giờ đến lùi bật tắt thiết bị bằng relay. Mạch có 3 chế độ làm việc rất dễ cài đặt như hẹn giờ bật, hẹn giờ tắt hoặc hẹn giờ bật tắt lặp đi lặp lại theo số lần cài đặt. Relay đóng mở chịu được dòng tối đa 10A, phù hợp cho các thiết bị đèn, quạt, TV, loa, đài, ấm đun nước.v.v.v. trong gia đình.

Thông số kỹ thuật:

Nguồn sử dụng: 12VDC
Dòng tải tối đa: 10A
Thiết đặt được 3 chế độ: Hẹn giờ tắt; bật; bật tắt lặp lại.
Thời gian đếm lùi: 999,9 - 0.1 giây hoặc 9999 - 1 giây
Kích thước: 70 x 40 x 18mm

Hướng dẫn sử dụng:

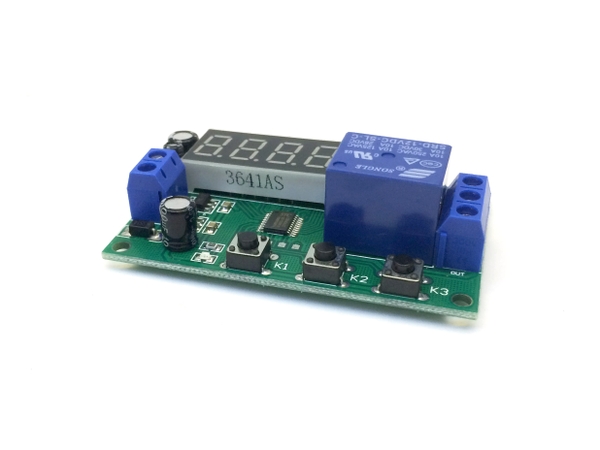

- Trên mạch sẽ có 3 nút nhấn K1, K2, K3.

K1: Dùng để khởi động chế độ đếm giờ nếu ấn 1 lần, chức năng này khi bạn đã cài đặt mọi thứ chuẩn rồi thì chỉ cần ấn 1 nút này là quá trình khởi động đếm giờ lùi được hoạt động. Bạn chỉ cần chờ là có kết quả

Để cài đặt các chức năng bạn nhấn giữ K1 đến khi nó nhảy sang dòng chữ P--1, ấn lần nữa thì chuyển sang P--2, lần nữa thì sang P--3, ấn nữa thì quay về P--1.

- Các chức năng của:

P--1: Set thời gian đếm lùi để bật Relay

P--2: Set thời gian đếm lùi để Tắt Relay

P--3: Set thời gian đếm lùi để bật/Tắt Relay và số lần lặp lại

- Cách cài đặt P--1 hoặc P--2: Hai chức năng này cài đặt thời gian trễ giống nhau, sau khi chọn được chế độ P1 hoặc P2 bạn nhấn nút K2 2 lần liên tiếp, nếu ấn 1 lần thì thành chọn ẩn màn hình hẹn giờ.

Lúc này số thứ nhất từ trái sang sẽ nhấp nháy, bạn ấn K3 để điều chỉnh số, tiếp theo lại ấn K2 để chọn số tiếp theo. Cứ như vậy bạn sẽ thay đổi được các số trên Led. Đơn vị tính thời gian là giây. Sau khi cài đặt xong hết. Các Led không nháy nữa, lúc này nếu bạn ấn K3 thì dấu chấm thập phân sẽ thay đổi 1 đơn vị, tức là nếu dấu chấm đỏ chuyển sang số thứ 2 từ phải sang trái, thì thời gian lúc này được tính là 0.0 giây. Bấm lần nữa thành đơn vị giây.

- Cách cài đặt P--3: Ở chế độ này nó có 3 lần cài đặt các con số, gọi tắt là T1, T2, T3. Sau khi chuyển sang P3 bằng nút K1. Tiếp theo bạn ấn K2 2 lần liên tiếp (nếu ấn 1 lần thì thành chọn ẩn màn hình hẹn giờ).

Tương tự như ở P1/P2, lần cài đặt số giây T1: là thời gian để bật ON Relay. Hết 4 số của T1 nó tự nhảy sang T2: là thời gian tắt OFF của Relay. Hết 4 số của T2 nó tự nhảy sang T3: là cài đặt số lần lặp lại của vòng lặp T1T2.

Hết lần T3 là kết thúc quá trình cài đặt của P3. Nếu ấn K3, giá trị thập phân thay đổi 0.0 giây hoặc giây.

   Mạch nhỏ gọn nhưng chức năng thì rất phong phú. hi vọng với mạch này sẽ giúp bạn biến ngôi nhà của mình trở nên thông minh hơn.

Chúc các bạn thành công!
