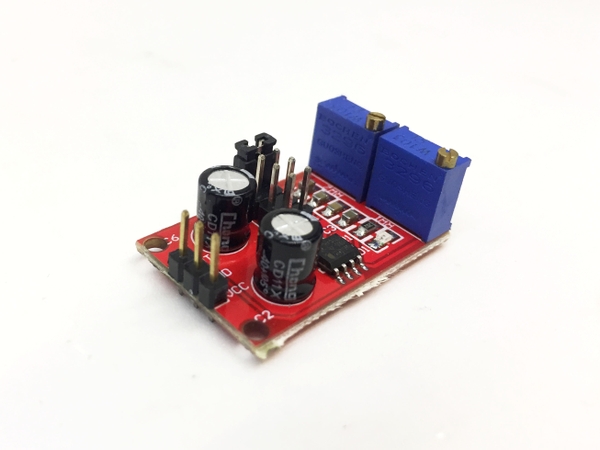

Module tạo xung vuông 555

Module tạo xung vuông 555

Kích thước sản phẩm: 3x2cm

Hiệu suất sản phẩm:

1. Điện áp đầu vào: 5V-15VDC. Khi được cấp nguồn 5V , dòng điện đầu ra có thể vào khoảng 15MA; khi được cấp nguồn 12V, dòng điện đầu ra có thể vào khoảng 35MA;

2. Dòng điện đầu vào: ≥100MA
3. Biên độ đầu ra: 4.2V V-PP đến 11.4V V-PP. (Biên độ đầu ra sẽ khác nhau tùy thuộc vào điện áp đầu vào)
4. Dòng điện đầu ra tối đa: ≥15MA (nguồn điện 5V, khi V-PP lớn hơn 50% ), ≥35MA (nguồn điện 12V, khi V-PP lớn hơn 50%)

Đặc trưng:

1. Đầu ra có đèn LED chỉ báo, đèn LED bật khi mức thấp, đèn LED tắt khi mức cao và đèn LED nhấp nháy khi tần số tương đối thấp;
2. Dải tần số đầu ra có 4 tùy chọn và tần số đầu ra có thể điều chỉnh liên tục hơn,
dải tần số thấp: 1Hz ~ 50Hz, dải tần số trung bình: 50Hz ~ 1kHz,
dải tần số trung bình và cao: 1KHz ~ 10kHz, dải tần số cao: 10kHz ～200kHz

3. Chu kỳ nhiệm vụ đầu ra có thể được tinh chỉnh, nhưng chu kỳ nhiệm vụ và tần số không thể điều chỉnh riêng biệt.Điều chỉnh chu kỳ nhiệm vụ sẽ thay đổi tần số ;

4. Tần số đầu ra có thể điều chỉnh được và tần số của dạng sóng có thể được tính toán :

Chu kỳ T=0,7(RA+2RB)C   (RA và RB có thể điều chỉnh 0-10K);

C=100UF ở tần số thấp;

C=1UF ở tần số trung gian;

Tệp tần số trung bình và cao C=0,1UF;

C=0,001UF ở tần số cao

Các biện pháp phòng ngừa:

Khi sử dụng nắp nhảy để thay đổi tần số, vui lòng tắt nguồn trước rồi bật lại sau khi nắp nhảy được kết nối .

Các trường hợp ứng dụng:
1. Được sử dụng làm bộ tạo tín hiệu sóng vuông để tạo tín hiệu sóng vuông để phát triển thử nghiệm.
2. Được sử dụng để tạo tín hiệu sóng vuông để điều khiển trình điều khiển động cơ bước.
3. Tạo xung có thể điều chỉnh để sử dụng MCU.
4. Tạo xung điều chỉnh để điều khiển các mạch liên quan.
