plcBai22 Lập trình PLC cơ bản [Bài 001] - Lập trình điều khiển bóng đèn

Mô tả dự án:

Lập trình để bật tắt 1 bóng đèn bằng PLC.

1

LẬP TRÌNH BẰNG GX DEVELOPER

Mở phần mềm GX Developer

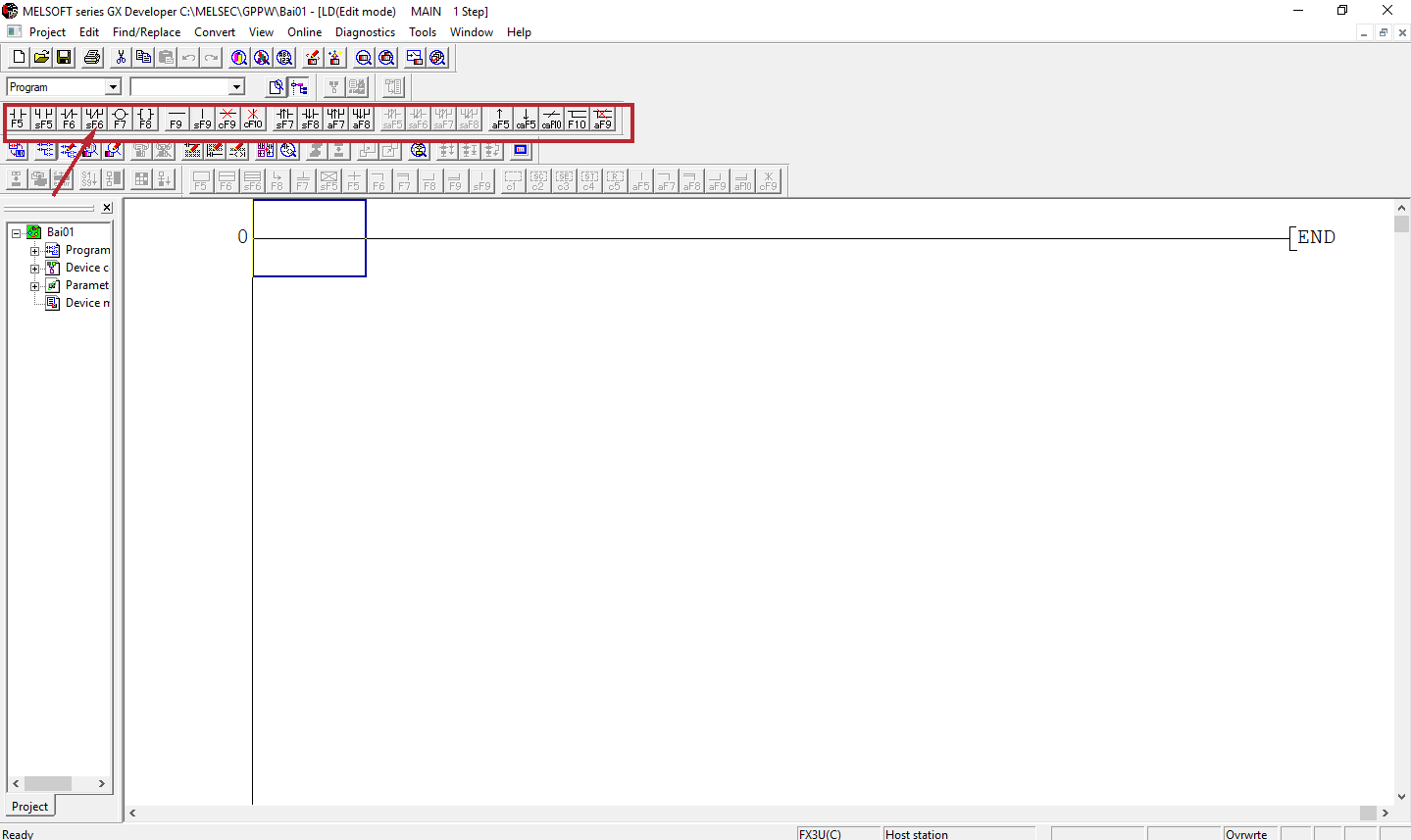

• Chọn new project, giao diện như hình sau

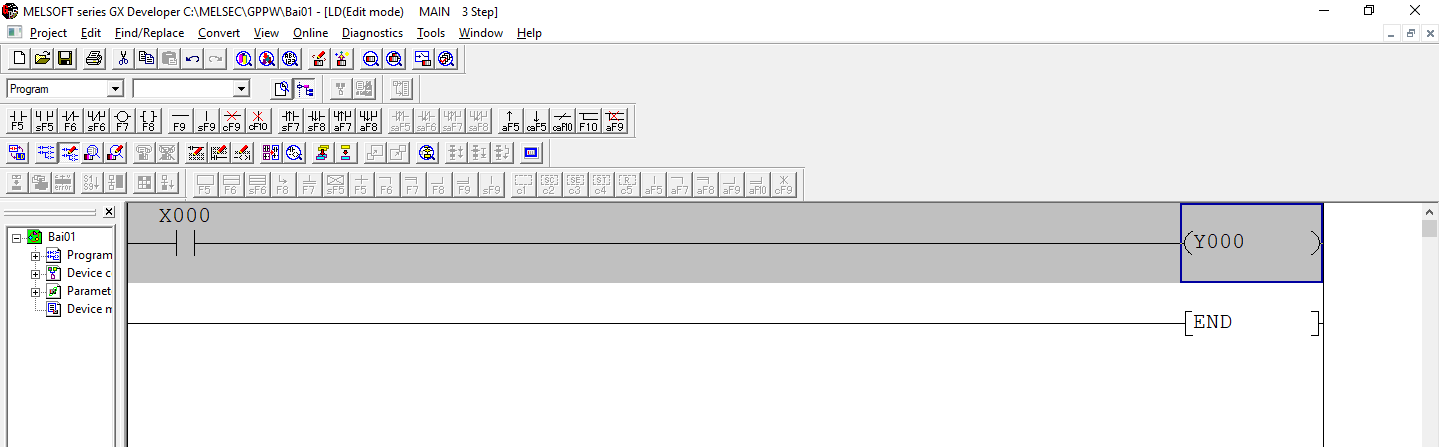

• Từ các khối lệnh trong khung đỏ trên ta làm như sau

• Bấm Convert, Online -> Write to PLC...  để nạp chương trình cho mạch PLC

Giải thích

Khi cổng X000 đóng thì sẽ bật cổng Y000 (ban đầu cổng X000 là mở)

2

LẬP TRÌNH GIAO DIỆN TRÊN MÀNG HÌNH WEINTEK BẰNG PHẦN MỀM EB8000

Mở phần mềm EB8000

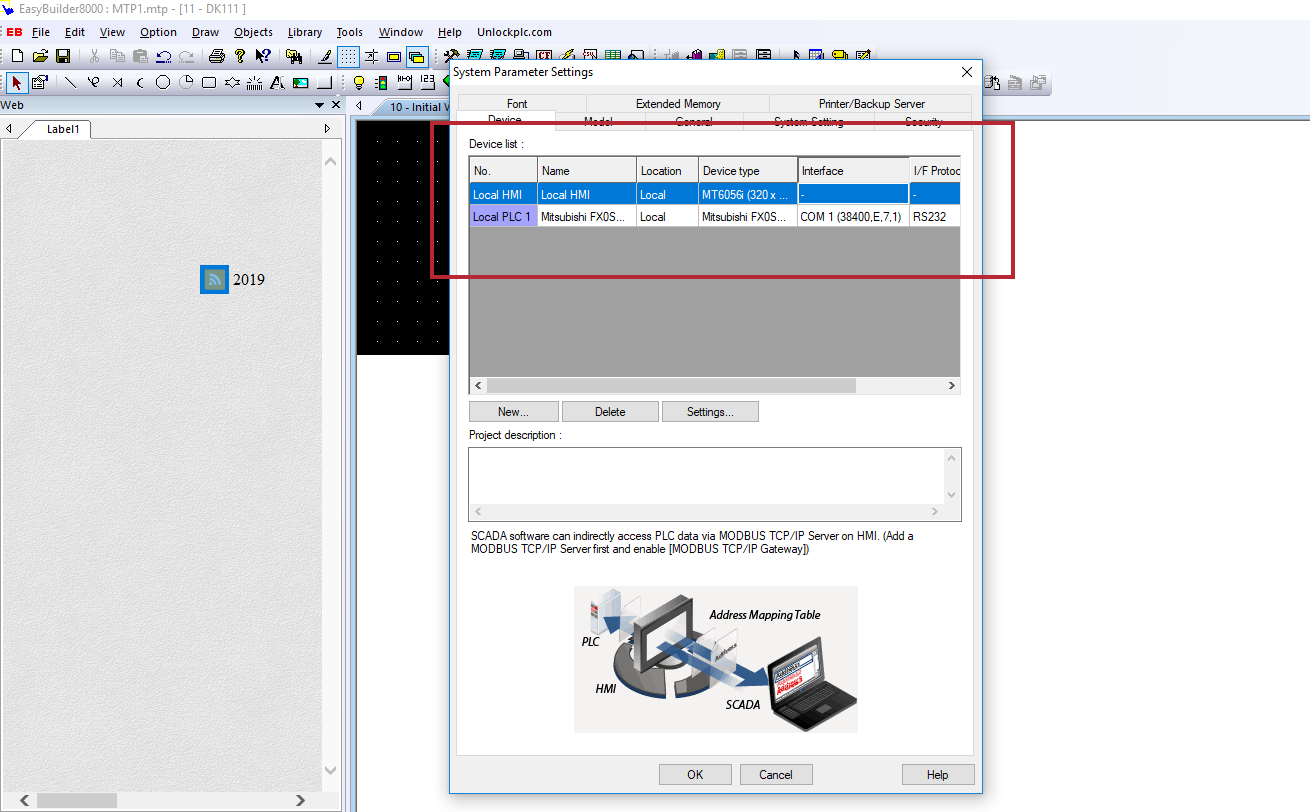

• Trước tiên cần cài đặt các thông số kỹ thuật cho phù hợp, vào Edit -> System Parameters... , vào Model chọn MT6056i (320 x 234), tại đó vào Device chọn New sau đó chọn PLC tyle là  Mitsubishi FX0S/FX0N/FX1S/FX1N/FX2 và chọn COM (tùy vào cách lấp dặt thường là COM 1) được kết quả như sau

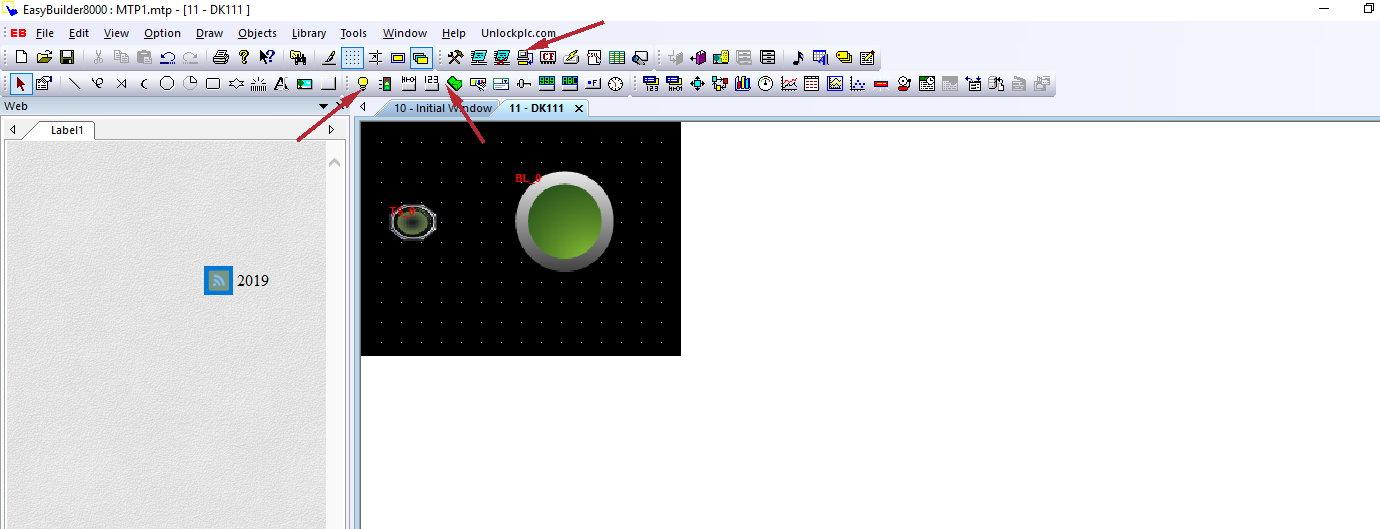

• Chọn khối lệnh Toggle Switch để điều khiển, chọn Bit Lamp để hiểu thị, sau đó chỉnh PLC name thành Mitsubishi FX0S/FX0N/FX1S/FX1N/FX2, Address chọn Y - 0,  kết quả

Các bạn có thắc mắc gì hãy comment bên dưới để được hướng dẫn cụ thể!

Cảm ơn các bạn!

Tải về toàn bộ project tại đây.
