Mô tả dự án:

Hôm nay mình sẽ chia sẻ cho các bạn cách " xử " PLC siemens sử dụng iNut PLC để nhận dữ liệu và điều khiển trực tiếp ...

Và đó là hệ thống scada được làm trong vòng 3h  nghe hấp dẫn đúng không nào wink

Bắt tay vào làm nè ahihi   ...



1Đầu tiên chúng ta cần cài đặt các phần mềm như sau

  • Phần mềm lập trình PLC siemens  SIEMENS
  • Tiếp theo là code siemens   CODE

Bạn nhớ cài đặt và crack nhé thân !!!

2Sau đó là làm thôi !!!



No.

Items

Specification

   số lượng

Remarks

1

S 48 24

Load supply voltage 120/230 VAC : 24 VDC/5A

1

Nguồn 24VDC

2

CPU - 1211C DC/DC/DC

DI24/DO16; AI5/AO2 integrated; 4 pulse outputs (2.5kHz); 4 channel counting and measuring with incremental encoders 24V (60kHz); integrated positioning function.

1

SIMATIC S7-1200 DC/DC/DC

ONBOARD I/O:6

24 V DC

5

Switch 8 port



1



6

    iNut PLC phiên bản siemens



1



8

Cáp mạng LAN

Mỗi sợi dài 1m

3

Bấm sẵn 2 đầu

9

Dây điện (m)

1.5/2.5mm

3



10

2 Nút nhấn



1

AC vào

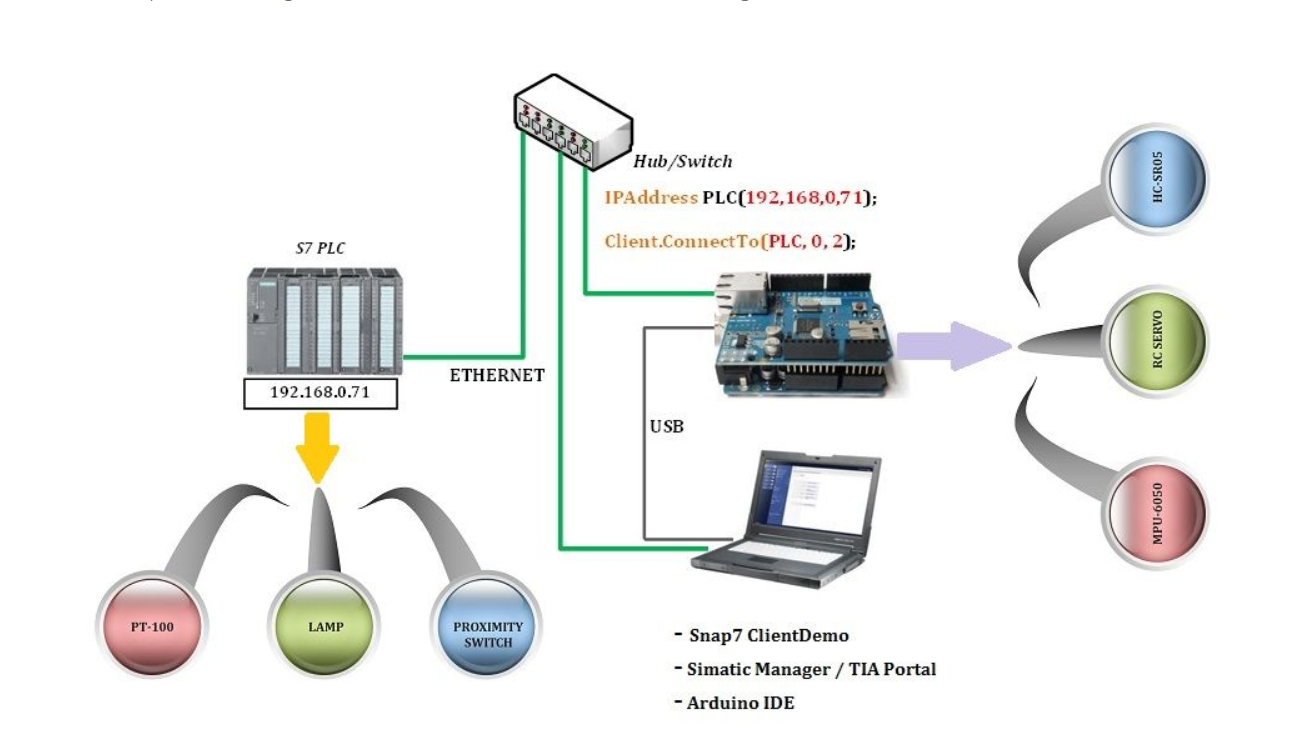

Đấu nối sơ đồ gồm thế này

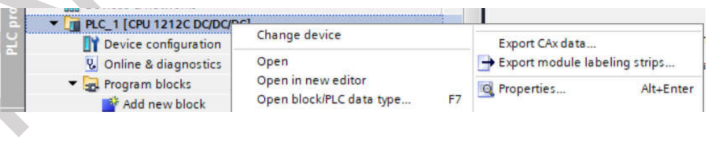

Mở demo lên và chỉnh thiết bị theo thiết bị PLC của mình

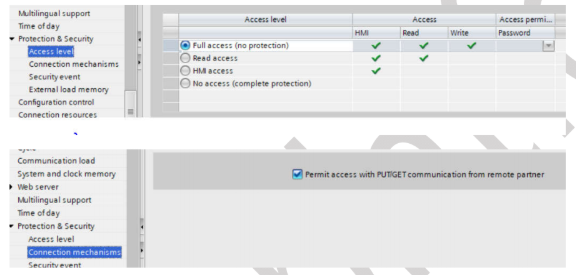

Cài đặt như hình

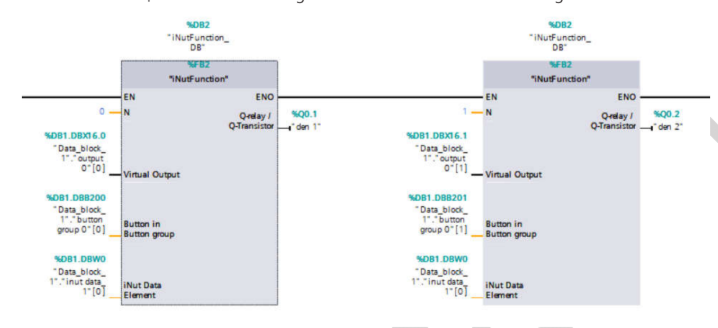

Trong chương trình chính mở các khối Funtion iNut

  • Với Q0.1 và Q0.2 là relay điều khiển các thiết bị
  • DB1.DBW0 : thanh ghi dữ liệu đưa lên iNut
  • DB1.DBB200 : ô nhớ gửi dữ liệu xuống PLC (Data_block1.Button group data 1)

Với out put là các biến out của PLC để điều khiển relay

Nạp vào PLC thôi

3Các cài đặt trong iNut PLC

Thông số chủ yếu để truyền nhận dữ liệu là

Biên lệnh gửi ( Là chỉ số của thanh ghi được đánh số từ offset 216 đến offset 231 của m ứng với các Bit được phân rã từ 0 đến 15 của luồng)

Ví dụ : Biên lệnh gửi : 200 thì thanh ghi tương ứng với các Nút của luồng điều khiển là từ offset 200 đến offset 216

Đây là các thông số để truyền nhận dữ liệu INut sẽ đọc ở DB1 và bắt đầu từ byte0 ( mặc đinh)

Các thông số cài đặt cho iNut :

  • PLC s71200 thì Slot là 2
  • PLC ip : được cài đặt như trong lúc cài đặt trên tia
  • iNut ip : được đặt thủ công chỉ cần có cùng lớp mạng giống 3 số đầu và khác 1 số cuối

4Sử dụng NODE- RED để tạo giao diện

Đọc bài hướng dẫn sử dụng  MÌnh chỉ nói đến cách add ví dụ vào thôi nhé

Bản mở file Code NODE-RED trong link tải ra và import vào NODE-RED :  CODE

Và đây là giao diện của chúng ta

import từ iNut để thêm các khối truyền dữ liệu từ iNut và dữ liệu sẽ được truyền vào luồng và gửi vào các khối

Thay thế các khối này bằng các khối được import từ inut

5Các chú ý khi sử dụng

  • Sử dụng nguồn 24v cho các thiết bị
  • Với PLC siemens : Tìm hiểu các chân trong siemens để đấu dây
  • Link tài liệu các thông tin , thông sô và tìm hiểu về iNut PLC : iNut

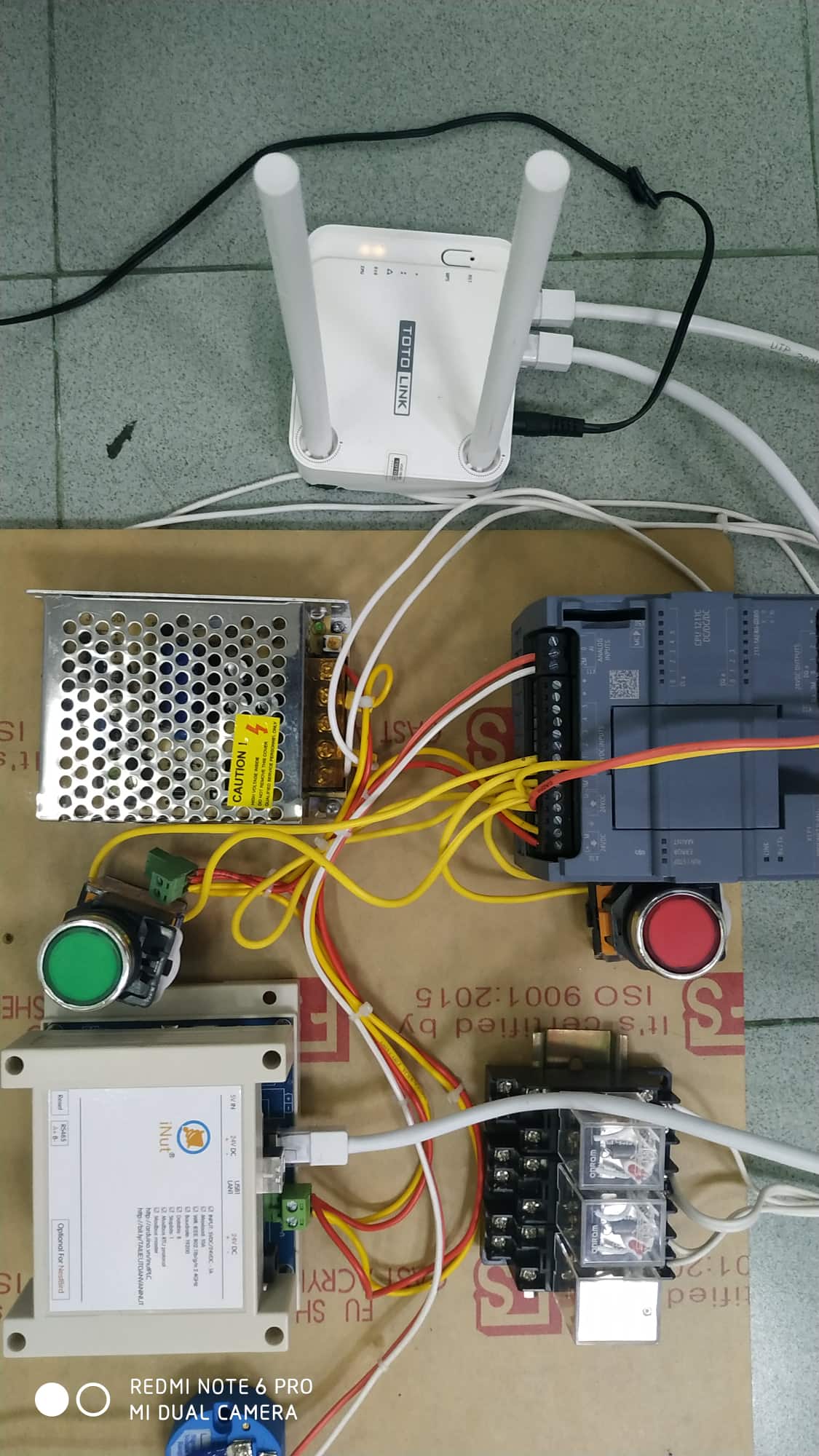

6Cùng chiêm ngưỡng thành quả nào

https://www.youtube.com/watch?v=Se1p...
