GAME-ST7565 - Làm Game xe tăng với Arduino

Hôm nay sẽ là Game xe tăng – TANK WAR – tựa Game quen thuộc nhưng đầy hấp hẫn. Điểm đặc biệt là bạn có chơi ở chế độ cân TEAM 1-25 cực FUN .

1

TANK WAR

Sử dụng 4 nút điều khiển hướng để di chuyển xe tăng của ta, nhấn OK để khai hỏa.

Thuộc tính: Mỗi xe tăng chỉ được bắn 1 phát một cho đến khi đạn bay đến hết Biên thì mới được phép khai hỏa lần 2. Tốc độ của đạn và xe tăng của ta nhanh hơn so với địch.

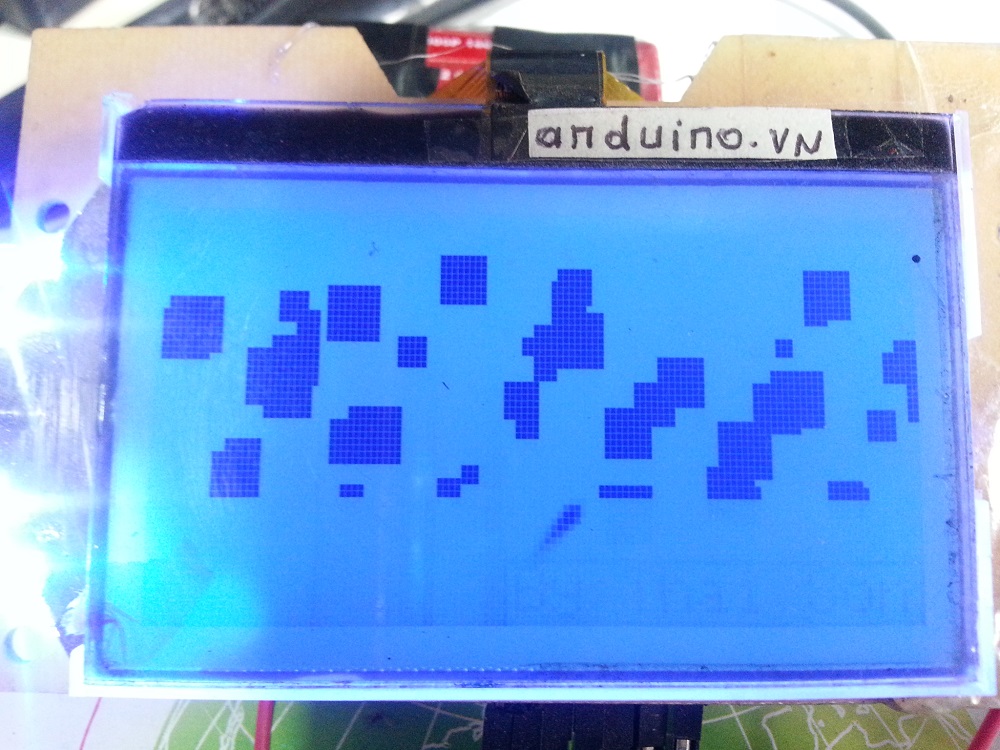

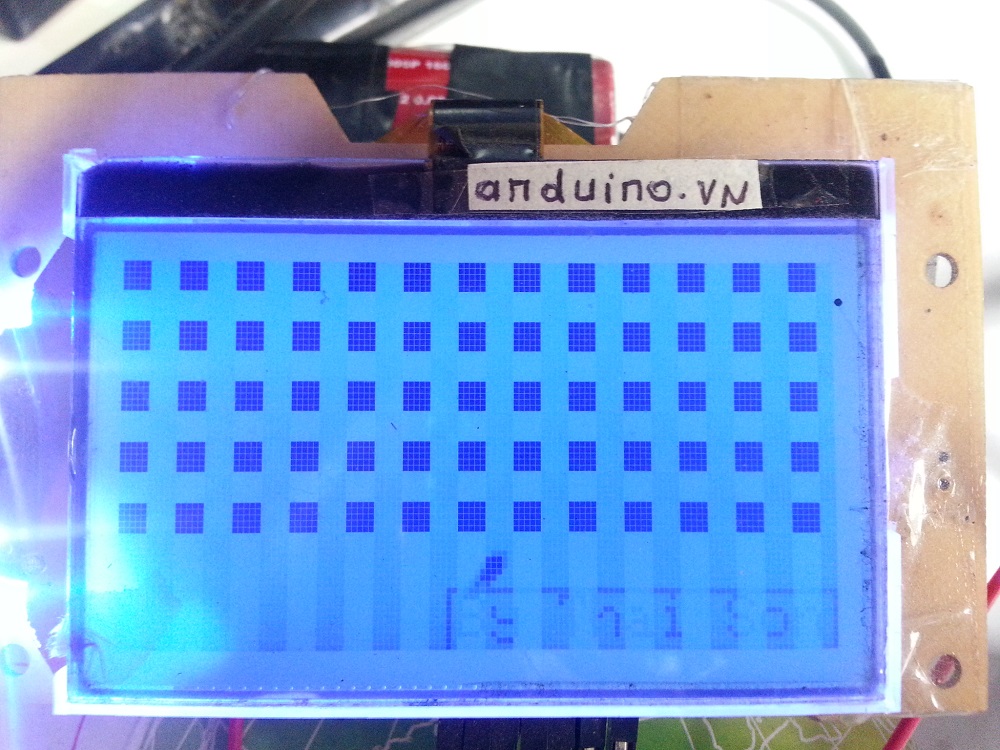

Hỗ trợ xây xựng MAP theo sở thích, có thể tùy chỉnh số lượng địch là các ưu điểm của phiên bản này.

2

Chuẩn bị phần cứng.

Tải về thư viện đồ họa

Bạn hãy tải về thư viện tại bài viết

ST7565 | Hướng dẫn sử dụng glcd ST7565 homephone và chia sẻ thư viện

Chuẩn bị phần cứng

• Arduino chip atm328 trở lên, mình sử dụng arduino uno r3
• Lcd st7565 128x64 homephone spi
• Nút bấm: 6 nút

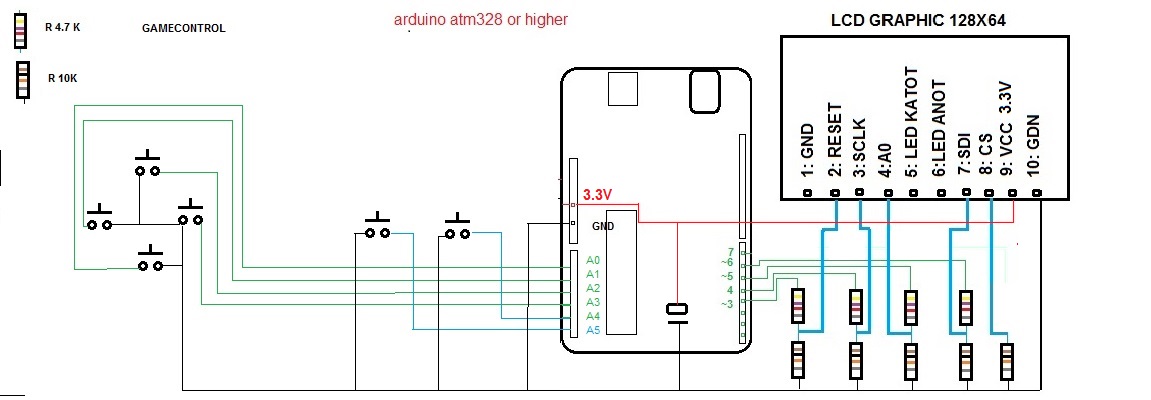

Nối mạch

Bạn hãy tham khảo cách nối mạch và nút bấm tại bài viết giới thiệu lcd nhé:

3

CODE

Bạn có thể cần đọc các bài viết về quản lí đối tượng Game :

• Phần 1: Hiệu ứng đồ họa Game trên lcd
• Phần 2: Chuyển động và lập trình cơ bản
• Phần 3: Quản lí các đối tượng Game
• Phần 4: Xử lí va chạm của của các đối tượng Game

Các kĩ năng lập trình mình sẽ không giới thiệu nữa.

Đây là Soure code hoàn thiện cuối cùng của mình, các bạn tải về rồi chiến thui.

Mình cũng đã ghi chú rất chi tiết trong quá trình làm game, hãy đọc nó để hiểu thêm ý tưởng của mình nhé.

1. /////////
2.
3. ////////
4. ////////
5. // GAME NÀY ĐƯỢC VIẾT BỞI :PHÙNG THÁI SƠN-10:28pm 5/9/2016
6. // GAME ĐƯỢC UP CHÍNH THỨC TẠI ARDUINO.VN 4/2/2017
7. //SỬ DỤNG 6 BUTTON NỐI PULLUP
8. // VÀO HÀM setup, ve_nen, ĐỂ CÀI ĐẶT THEO SỞ THÍCH NHÉ
9. //không bấm quá nhiều nút cùng lúc
10. #include "ST7565_homephone.h"
11. // add a bitmap library of a 16x16 fruit icon
12. #include "bmps.h"
13. ST7565 lcd(3, 4, 5, 6);
14. //cài đặt chân input
15. #define fight_b A5
16. #define select_b A4
17. #define right_b A3
18. #define up_b A2
19. #define left_b A1
20. #define down_b A0
21.
22. const static unsigned char __attribute__((progmem)) tank_ta_6x6[] = {
23.
24. /* page 0 (lines 0-7) */
25. 0x3f, 0x3f, 0x3f, 0x3f, 0xc, 0xc,
26. };
27. const static unsigned char __attribute__((progmem)) tank_dich_6x6[] = {
28.
29. /* page 0 (lines 0-7) */
30. 0x33, 0x33, 0x3f, 0x3f, 0xc, 0xc,
31. };
32. //số lượng tank lớn nhất , trong đó có cả tank ta
33. //tank_dich_max là bao nhiêu tùy bạn 1,2,..,7.(5 thui)
34. // mảng tĩnh sẽ ngốn Ram của bạn đấy
35. #define tank_dich_max 20
36. // 20 tank địch
37. byte tank[1 + tank_dich_max][10]; // ma trận mảng xe tăng ( mảng 2 chiều), (mảng tĩnh nhé)
38. // (cứ mỗi x, y trong c[x][y] thì ta mới được 1 ô giá trị)
39. // tổng cộng cần 5 tanks nhân 9 thuộc tính = 45 biến byte !
40. // mảng đầu quy định biển số xe thứ i từ 0 (ta) 1,2,3,4,..,tank_dich_max (địch)
41. // mảng sau quy định thuộc tính của xe thứ i, bao gồm
42. //tank[i][0]: trạng thái xe còn hay mất
43. // tank[i][1]: hoành độ xe i
44. // tank[i][2]: tung độ xe i
45. // tank[i][3]: hướng xe ĐÔNG-1, BẮC-2, TÂY-3, NAM-4
46. //tank[i][4]: số bước chân (pixel) mà xe đã đi
47. //tank[i][5]: hoành độ đạn đang bay của xe i
48. //tank[i][6]: tung độ đạn đang bay của xe i, tung độ có chiều dương hướng xuống nhá
49. //tank[i][7]: hướng viên đạn đang bay của xe i
50. //tank[i][8]: trạng thái đạn còn hay mất
51. // hướng ĐÔNG-1, BẮC-2, TÂY-3, NAM-4
52.
53. byte Xmin, Xmax, Ymin, Ymax; // giới hạn khung hình:biên
54.
55. unsigned int diem;
56.
57. unsigned int delay_toc_do;
58. byte toc_do_dan, toc_do_dich, toc_do_ta;
59. // Chương trình chạy 1 lần
60. void setup()
61. {
62. //||||||||||||||||||||||||||||||||||||||
63. //Serial.begin(9600);
64. Serial.println(getMemoryFree()); //Kiểm tra RAM
65.
66. lcd.ON();
67. lcd.SET(23, 0, 0, 0, 4);
68.
69. pinMode(left_b, INPUT_PULLUP);
70. pinMode(down_b, INPUT_PULLUP);
71. pinMode(right_b, INPUT_PULLUP);
72. pinMode(up_b, INPUT_PULLUP);
73. pinMode(fight_b, INPUT_PULLUP);
74. pinMode(select_b, INPUT_PULLUP);
75. //đặt ở chế độ sử dụng nội trở
76. /*
77. // nếu muốn dùng điện trở ngoài thì xóa bên trên đi, copy -dán đoạn này thay vào
78. pinMode(left_b,INPUT);
79. pinMode(down_b,INPUT);
80. pinMode(right_b,INPUT);
81. pinMode(up_b,INPUT);
82. pinMode(fight_b,INPUT);
83. pinMode(select_b,INPUT);
84. */
85. //biên
86. Xmin = 3; // min=1
87. Xmax = 125; //max=127
88. Ymin = 2; //min=1
89. Ymax = 61; //max=62
90. // chu kỳ delay, tốc đọ khung hình
91. // auto chỉnh delay theo số lượng tank
92.
93. if (tank_dich_max <= 25) {
94. //bạn đã cài tank_dich_max = bao nhiêu thế hử, 50 con sao?
95. //sức chịu đựng của arduino cũng có hạn thui
96. delay_toc_do = (50 - tank_dich_max * 2);
97. }
98. else {
99. delay_toc_do = 5;
100. }
101. // tốc độ đạn, địch, ta
102. toc_do_dan = 4;
103. toc_do_dich = 1;
104. toc_do_ta = 3;
105. // điểm ban đầu
106. diem = 0;
107. /* BẬT CỔNG SERIAL ĐỂ XEM THÔNG BÁO
108. // kiểm tra mảng
109. Serial.begin(9600);
110. // xuống dưới cùng phá ngoặc để mở thông báo */
111. } // đóng set up
112. void ve_nen()
113. {
114. //||||||||||||||||||||||||||||||||||||||||||
115. //Bạn có thể vẽ bất cứ thứ gì lên màn hình khi nó
116. //start game vào đây
117. lcd.rect(8, 22, 118, 11, BLACK);
118. lcd.Asc_String(10, 23, Asc("A R D U I N O . V N"), BLACK);
119. lcd.rect(58, 54, 70, 11, BLACK);
120. lcd.Asc_String(60, 55, Asc("By Thai Son"), BLACK);
121.
122. lcd.display();
123.
124. //||||||||||||||||||||||||||||||||||||||||||
125. };
126. void ve_tank_dich(byte x, byte y, byte huong)
127. {
128.
129. //buoc1: xóa
130. xoa_xe(x, y);
131. //bước 2: vẽ cái mới
132. switch (huong) {
133. case 1:
134. // hướng đông
135.
136. lcd.fillrect(x, y, 4, 2, BLACK);
137. lcd.fillrect(x + 2, y + 2, 4, 2, BLACK);
138. lcd.fillrect(x, y + 4, 4, 2, BLACK);
139. /*
140. lcd.Plus_Bitmap(x,y,6,6,tank_dich_6x6,0,NO_MIRROR, 0);// không xoay ảnh
141. //lúc chạy lúc không, có lẽ là do tốc độ độc dữ liệu trong bộ nhớ Flash
142. */
143.
144. break;
145. case 2:
146. // hướng bắc
147. lcd.fillrect(x, y + 2, 2, 4, BLACK);
148. lcd.fillrect(x + 2, y, 2, 4, BLACK);
149. lcd.fillrect(x + 4, y + 2, 2, 4, BLACK);
150. /*
151. lcd.Plus_Bitmap(x,y,6,6,tank_dich_6x6,90,NO_MIRROR, 0);// xoay ảnh 90
152. //lúc chạy lúc không, có lẽ là do tốc độ độc dữ liệu trong bộ nhớ Flash
153. */
154. break;
155.
156. case 3:
157. // hướng tây
158. lcd.fillrect(x + 2, y, 4, 2, BLACK);
159. lcd.fillrect(x, y + 2, 4, 2, BLACK);
160. lcd.fillrect(x + 2, y + 4, 4, 2, BLACK);
161. /*
162. lcd.Plus_Bitmap(x,y,6,6,tank_dich_6x6,180,NO_MIRROR, 0);// xoay ảnh 90
163. //lúc chạy lúc không, có lẽ là do tốc độ độc dữ liệu trong bộ nhớ Flash
164. */
165. break;
166.
167. case 4:
168. // hướng nam
169. lcd.fillrect(x, y, 2, 4, BLACK);
170. lcd.fillrect(x + 2, y + 2, 2, 4, BLACK);
171. lcd.fillrect(x + 4, y, 2, 4, BLACK);
172. /*
173. lcd.Plus_Bitmap(x,y,6,6,tank_dich_6x6,270,NO_MIRROR, 0);// xoay ảnh 90
174. //lúc chạy lúc không, có lẽ là do tốc độ độc dữ liệu trong bộ nhớ Flash
175. */
176. break;
177. default:
178. break;
179. } // đóng switch
180. lcd.display();
181.
182. }; //đóng ve_tank_dich
183. /*
184. switch tương đương với dòng lệnh sau :
185. switch chỉ chấp nhận 2 kiểu biến đưa vào
186. là char hoặc int
187. neu la char thi phai viet : case 'a':.....case'b':...
188. if (huong==2){// hướng đông
189. lcd.fillrect(x,y,4,2,BLACK);
190. lcd.fillrect(x+2,y+2,4,2,BLACK);
191. lcd.fillrect(x,y+4,4,2,BLACK);
192. }
193. if (huong==2){ // hướng bắc
194. lcd.fillrect(x,y+2,2,4,BLACK);
195. lcd.fillrect(x+2,y,2,4,BLACK);
196. lcd.fillrect(x+4,y+2,2,4,BLACK);
197. }
198.
199. if (huong==3){ // hướng tây
200. lcd.fillrect(x+2,y,4,2,BLACK);
201. lcd.fillrect(x,y+2,4,2,BLACK);
202. lcd.fillrect(x+2,y+4,4,2,BLACK);
203. }
204.
205. if (huong==4){ // hướng nam
206. lcd.fillrect(x,y,2,4,BLACK);
207. lcd.fillrect(x+2,y+2,2,4,BLACK);
208. lcd.fillrect(x+4,y,2,4,BLACK);
209. }
210. */
211.
212. void ve_tank_ta(byte x, byte y, byte huong)
213. {
214. //buoc1: xóa
215. xoa_xe(x, y);
216. //bước 2: vẽ cái mới
217. switch (huong) { // đổi về kiểu kí tự
218. case 1:
219. // hướng đông
220. lcd.fillrect(x, y, 4, 2, BLACK);
221. lcd.fillrect(x, y + 2, 6, 2, BLACK);
222. lcd.fillrect(x, y + 4, 4, 2, BLACK);
223. break;
224. case 2:
225. // hướng bắc
226. lcd.fillrect(x, y + 2, 2, 4, BLACK);
227. lcd.fillrect(x + 2, y, 2, 6, BLACK);
228. lcd.fillrect(x + 4, y + 2, 2, 4, BLACK);
229. break;
230.
231. case 3:
232. // hướng tây
233. lcd.fillrect(x + 2, y, 4, 2, BLACK);
234. lcd.fillrect(x, y + 2, 6, 2, BLACK);
235. lcd.fillrect(x + 2, y + 4, 4, 2, BLACK);
236. break;
237.
238. case 4:
239. // hướng nam
240. lcd.fillrect(x, y, 2, 4, BLACK);
241. lcd.fillrect(x + 2, y, 2, 6, BLACK);
242. lcd.fillrect(x + 4, y, 2, 4, BLACK);
243. break;
244. default:
245. break;
246. } //đóng switch
247. lcd.display();
248.
249. }; //đóng ve_tank_ta
250. void no(byte x, byte y)
251. {
252. // nổ xe tăng
253. //tạo một thảm hình vuông
254. byte a, b;
255.
256. for (a = x - 2; a <= x + 6; a += 4) {
257.
258. for (b = y - 2; b <= y + 6; b += 4) {
259. lcd.fillrect(a, b, 2, 2, BLACK);
260. }
261. }
262.
263. lcd.display();
264. }; //đóng nổ xe tăng
265. byte kiem_tra_vat_can(byte x, byte y, byte huong)
266. {
267. byte xi, yi;
268.
269. //đôi lúc phía trước có vật cản nhưng không quay đầu
270. //đó là vì ở lần duyệt đầu return kết thúc for ngay lập tức và trả về 0
271. // thế cũng hay, mình không muốn đổi lại code nữa
272. switch (huong) { //đổi về kiểu char
273.
274. case 1:
275. //phía dong_thì quét phía bên phải
276. xi = x + 7;
277. for (yi = y - 1; yi <= y + 5; yi++) {
278. if (lcd.getpixel(xi, yi) == 1) {
279. return 1;
280. }
281. else {
282. return 0;
283. }
284. }
285. break;
286. case 2:
287. //phía bắc_thì quét phía bên trên
288. yi = y - 2;
289. for (xi = x - 1; xi <= x + 6; xi++) {
290. if (lcd.getpixel(xi, yi) == 1) {
291. return 1;
292. }
293. else {
294. return 0;
295. }
296. }
297.
298. break;
299. case 3:
300. //phía tây_thì quét phía bên trái
301. xi = x - 2;
302. for (yi = y - 1; yi <= y + 6; yi++) {
303. if (lcd.getpixel(xi, yi) == 1) {
304. return 1;
305. }
306. else {
307. return 0;
308. }
309. }
310. break;
311. case 4:
312.
313. //phía nam_thì quét phía bên dưới
314. yi = y + 7;
315. for (xi = x - 1; xi < x + 6; xi++) {
316. if (lcd.getpixel(xi, yi) == 1) {
317. return 1;
318. }
319. else {
320. return 0;
321. }
322. }
323. break;
324. default:
325. break;
326. } //đóng switch
327. }; // đóng phát hiện vạt cản
328.
329. void nhich_ve_phia_truoc_dich(byte x, byte y, byte huong, byte i)
330. {
331. byte xi, yi, hi;
332. // bước 1: xóa xe
333. xoa_xe(x, y);
334. //bước 2: vẽ xe mới
335. switch (huong) {
336. case 1:
337. xi = x + toc_do_dich;
338. yi = y;
339. hi = 1;
340. ve_tank_dich(xi, yi, hi); //nhích sang bên phải
341. break;
342.
343. case 2:
344.
345. xi = x;
346. yi = y - toc_do_dich;
347. hi = 2;
348. ve_tank_dich(xi, yi, hi); //nhích lên phía trên
349.
350. break;
351.
352. case 3:
353. xi = x - toc_do_dich;
354. yi = y;
355. hi = 3;
356. ve_tank_dich(xi, yi, hi); //nhích sang bên trái
357.
358. break;
359.
360. case 4:
361. xi = x;
362. yi = y + toc_do_dich;
363. hi = 4;
364. ve_tank_dich(xi, yi, hi); //nhích xuống phía dưới
365. break;
366. default:
367. break;
368. } //đóng switch
369.
370. //ghi vào mảng
371. tank[i][1] = xi;
372. tank[i][2] = yi;
373. tank[i][3] = hi;
374.
375. }; // đóng nhích về phía trước
376.
377. void nhich_ve_phia_truoc_ta(byte x, byte y, byte huong)
378. {
379.
380. byte xi, yi, hi;
381. // bước 1: xóa xe
382. xoa_xe(x, y);
383. //bước 2: vẽ xe mới
384. switch (huong) {
385.
386. case 1:
387. xi = x + toc_do_ta;
388. yi = y;
389. hi = 1;
390. ve_tank_ta(xi, yi, hi); //nhích sang bên phải
391. break;
392. case 2:
393.
394. xi = x;
395. yi = y - toc_do_ta;
396. hi = 2;
397. ve_tank_ta(xi, yi, hi); //nhích lên phía trên
398.
399. break;
400.
401. case 3:
402. xi = x - toc_do_ta;
403. yi = y;
404. hi = 3;
405. ve_tank_ta(xi, yi, hi); //nhích sang bên trái
406. break;
407.
408. case 4:
409. xi = x;
410. yi = y + toc_do_ta;
411. hi = 4;
412. ve_tank_ta(xi, yi, hi); //nhích xuống phía dưới
413. break;
414. default:
415. break;
416. } //đóng switch
417. //ghi vào mảng
418. tank[0][1] = xi;
419. tank[0][2] = yi;
420. tank[0][3] = hi;
421. }; // đóng ta nhích về phía trước
422. void ve_dan(byte x_dan, byte y_dan, byte huong_dan, byte i)
423. {
424. byte xi, yi, hi;
425.
426. //bước 1: xóa cái cũ
427. xoa_dan(x_dan, y_dan);
428. //bước 2: vẽ 1 cái mới
429. switch (int(huong_dan)) {
430. case 1:
431. // đạn bay về bên phải
432.
433. xi = x_dan + toc_do_dan;
434. yi = y_dan;
435. hi = 1;
436. lcd.fillrect(xi, yi, 2, 2, BLACK);
437. break;
438. case 2:
439. // đạn bay về PHÍA trên
440.
441. xi = x_dan;
442. yi = y_dan - toc_do_dan;
443. hi = 2;
444. lcd.fillrect(xi, yi, 2, 2, BLACK);
445. break;
446. case 3:
447. // đạn bay về bên trái
448.
449. xi = x_dan - toc_do_dan;
450. yi = y_dan;
451. hi = 3;
452. lcd.fillrect(xi, yi, 2, 2, BLACK);
453. break;
454. case 4:
455. // đạn bay về phía dưới
456.
457. xi = x_dan;
458. yi = y_dan + toc_do_dan;
459. hi = 4;
460. lcd.fillrect(xi, yi, 2, 2, BLACK);
461. break;
462. default:
463. break;
464. } //đóng switch
465. lcd.display();
466.
467. //ghi vào mảng
468. tank[i][5] = xi;
469. tank[i][6] = yi;
470. tank[i][7] = hi;
471.
472. }; // đóng vẽ đạn
473.
474. void xoa_dan(byte x_dan, byte y_dan)
475. {
476.
477. // xóa một viên đạn ở tọa độ x,y bằng 1 hình chữ nhật màu trắng
478. lcd.fillrect(x_dan, y_dan, 2, 2, WHITE);
479. lcd.display();
480. }; // đóng xóa đạn
481.
482. void xoa_xe(byte x, byte y)
483. {
484. // xóa một xe tăng ở tọa độ x,y bằng 1 hình chữ nhật màu trắng
485.
486. lcd.fillrect(x, y, 6, 6, WHITE); // xóa xe bằng một hình cn màu trắng
487. lcd.display();
488. }; // đóng xóa xe tăng
489.
490. byte doi_huong(byte huong)
491. {
492. // quy tắc đổi hướng: Quay sang bên trái của hướng hiện tại
493. switch (huong) {
494. case 1:
495. return 2;
496. break;
497. case 2:
498. return 3;
499. break;
500. case 3:
501. return 4;
502. break;
503. case 4:
504. return 1;
505. break;
506. default:
507. break;
508. } //dóng switch
509. }; // đóng đổi hướng
510.
511. void ve_xe_dich_main(byte i)
512. {
513.
514. byte chon_huong_tank, phat_hien, x_tank, y_tank, huong_tank, ton_tai;
515. byte buoc_tank;
516. byte x_dan, y_dan, huong_dan, ton_tai_dan;
517. //duyệt xe địch từ thứ 1 đến tank_dich_max trong mảng
518. ton_tai = tank[i][0];
519. if (ton_tai == 0) {
520. // nếu xe thứ i không có, hoặc chết rồi thì cần tạo xe mới
521. lcd.Number_Long(Xmin + i * ((Xmax - Xmin) / tank_dich_max), Ymin / 8, i, ASCII_NUMBER, BLACK);
522. // viết 1 chữ số ra màn hình/ (Ymin/8) là dòng thứ ?
523. ve_tank_dich(Xmin + i * ((Xmax - Xmin) / tank_dich_max), Ymin + 10, i % 4 + 1);
524. // vẽ xe có tọa độ theo biển số xe
525. //i%4+1, nếu i=4 hoặc i=8 suy ra i%4=0,
526. //mà hướng 1,2,3,4, nên phải +1 để khác 0
527.
528. tank[i][1] = Xmin + i * ((Xmax - Xmin) / tank_dich_max); //ghi vào mảng hoành độ khởi đầu
529. tank[i][2] = Ymin + 10; // ghi vào mảng tung độ khởi đầu
530. tank[i][3] = (i % 4 + 1); //ghi vào mảng hướng ban đầu
531. tank[i][4] = 0; // xe chưa đi 1 "bước" nào cả
532. tank[i][0] = 1; // tích vào bảng, rằng đã tồn tại xe i
533. }
534. else { // xe i này vẫn sống
535. //lấy thông tin của xe
536. x_tank = tank[i][1];
537. y_tank = tank[i][2];
538. huong_tank = tank[i][3];
539. buoc_tank = tank[i][4];
540. phat_hien = kiem_tra_vat_can(x_tank, y_tank, huong_tank);
541. // đổi hướng hay không
542.
543. if ((x_tank <= Xmin) || (x_tank >= Xmax) || (y_tank <= Ymin) || (y_tank >= Ymax) || (phat_hien == 1)) {
544.
545. // nếu ở trên biên hoặc có vật cản thì phải quay về hướng ngược lại
546. tank[i][3] = doi_huong(huong_tank); // ghi vào mảng
547. }
548.
549. //di chuyển
550. huong_tank = tank[i][3]; // Rồi lại gán
551. //sau đó nhích về phía trước 1 pixel
552. nhich_ve_phia_truoc_dich(x_tank, y_tank, huong_tank, i);
553. tank[i][4] = buoc_tank + 1; // nhích về phía trước thì phải cộng thêm 1 "bước"
554. buoc_tank = tank[i][4]; //rồi lại gán, muốn dùng thì phải gán
555. //CHuẩn bị bắn
556. // QUY ƯỚC: xe tăng thứ i sẽ di chuyển i*5 bước rồi bắn 1 lần
557. // VÀ
558. //QUY ƯỚC: xe chỉ được bắn khi viên đạn của xe đó đã bị mất
559. ton_tai_dan = tank[i][8];
560. if ((buoc_tank >= (i * 5)) && (ton_tai_dan == 0)) { //kiểm tra thỏa mãn
561. //nạp đạn
562. tank[i][7] = huong_tank; // đặt hướng đạn là hướng hiện tại của xe
563. tank[i][5] = x_tank + 2; // viên đạn nằm bên trong xe
564. tank[i][6] = y_tank + 2; // viên đạn nằm bên trong xe
565. tank[i][4] = 0; // đặt lại bước = 0 (mất 1 ngày để tìm ra lỗi này, hic ^^)s
566. tank[i][8] = 1; // tích vào mảng rằng viên đạn của xe i đã tồn tại
567. }
568. //vẽ đạn
569. // lại gán
570. if (ton_tai_dan == 1) {
571. x_dan = tank[i][5];
572. y_dan = tank[i][6];
573. huong_dan = tank[i][7];
574. //rồi mới vẽ
575. ve_dan(x_dan, y_dan, huong_dan, i);
576.
577. } //đóng vẽ đạn
578. } //đóng else if đầu
579.
580. } // đóng vẽ xe địch main
581. void ve_xe_ta_main()
582. {
583.
584. /*
585. // DI CHUYỂN XE TA------------------------------------------------------
586. */
587. byte huong_tank_ta, x_tank_ta, y_tank_ta; //tank của ta
588. byte huong_tank_ta_button;
589. huong_tank_ta_button = lcd.pullup_4(right_b, up_b, left_b, down_b); // đọc giá trị diều khiển
590.
591. //lấy thông tin của xe tank
592. x_tank_ta = tank[0][1];
593. y_tank_ta = tank[0][2];
594. huong_tank_ta = tank[0][3];
595. /*buoc_tank=tank[i][4];
596. */
597. if (huong_tank_ta_button != 0) { // có 1 nút được nhấn
598. if (huong_tank_ta_button != huong_tank_ta) {
599. // nếu hướng cũ của xe khác với giá trị nút nhấn
600. //thì đặt lại hướng của xe là giá trị nút nhấn
601. //thế mới gọi là điều khiển chứ !
602. tank[0][3] = huong_tank_ta_button;
603. // gán
604. huong_tank_ta = tank[0][3];
605. // rồi vẽ
606. ve_tank_ta(x_tank_ta, y_tank_ta, huong_tank_ta);
607. }
608. else {
609. // ngược lại, nút ấn có vai trò di chuyển xe
610.
611. // nếu xe trong biên và không có vật cản thì mới được phép đi
612. nhich_ve_phia_truoc_ta(x_tank_ta, y_tank_ta, huong_tank_ta);
613.
614. } // đóng else if ngoài
615. } //dóng if ngoài
616. /*
617. // TA BẮN ĐẠN-----------------------------------------------------
618. */
619. //đạn của ta
620. byte huong_dan_ta, x_dan_ta, y_dan_ta, ton_tai_dan_ta;
621. byte OK_BAN;
622.
623. //QUY ƯỚC: xe chỉ được bắn khi viên đạn của xe đã bị mất + NHẤN NÚT
624.
625. ton_tai_dan_ta = tank[0][8];
626. OK_BAN = digitalRead(fight_b); // nút fight có được nhấn hay không
627. if ((OK_BAN == 0) && (ton_tai_dan_ta == 0)) {
628. //NÚT fight đã nhấn
629.
630. //lấy thông tin của xe tank
631. x_tank_ta = tank[0][1];
632. y_tank_ta = tank[0][2];
633. huong_tank_ta = tank[0][3];
634. //nạp đạn
635. tank[0][7] = huong_tank_ta; // đặt hướng đạn là hướng hiện tại của xe
636. tank[0][5] = x_tank_ta + 2; // viên đạn nằm bên trong xe
637. tank[0][6] = y_tank_ta + 2; // viên đạn nằm bên trong xe
638. // nạp đạn xong
639. tank[0][8] = 1; // viên đạn đã tồn tại
640. } // đóng if bắn
641. //gán
642. ton_tai_dan_ta = tank[0][8];
643. //vẽ đạn
644. if (ton_tai_dan_ta == 1) {
645.
646. //lấy thông tin
647. x_dan_ta = tank[0][5];
648. y_dan_ta = tank[0][6];
649. huong_dan_ta = tank[0][7];
650. //vẽ đạn
651. ve_dan(x_dan_ta, y_dan_ta, huong_dan_ta, 0); // số "0" ở cuối là biển số của xe ta
652. } // đóng if vẽ
653.
654. } //đóng vẽ xe ta main
655. void bang_diem(byte i)
656. {
657.
658. lcd.Asc_String(10, 2, Asc("Diem:"), BLACK);
659. lcd.Number_Long(35, 2, diem, ASCII_NUMBER, BLACK);
660.
661. lcd.Asc_String(10, 12, Asc("Thu pham:T"), BLACK);
662.
663. lcd.Number_Long(75, 12, i, ASCII_NUMBER, BLACK);
664. lcd.display();
665.
666. //Reset tank[1+tank_dich_max][10]
667. for (byte xxx = 0; xxx <= tank_dich_max; xxx++) {
668. for (byte yyy = 0; yyy <= 10; yyy++) {
669. tank[xxx][yyy] = 0;
670. }
671. }
672. // reset diem
673. diem = 0;
674.
675. } // dong bang diem
676.
677. void lap_vo_han()
678. {
679. // dừng dòng chảy chính bằng vòng lặp vô hạn
680. //thoát lặp khi nút Fight được nhấn
681.
682. int y = 55;
683. lcd.Asc_String(10, y + 2, Asc("Fight!"), BLACK);
684. lcd.display();
685. while (digitalRead(fight_b) != 0) {
686. lcd.rect(8, 55, 40, 10, BLACK);
687. lcd.display();
688. if (digitalRead(fight_b) == 0) {
689.
690. break; // thoát ngay
691. }
692. delay(250);
693.
694. lcd.rect(8, y, 40, 10, DELETE);
695. lcd.display();
696.
697. if (digitalRead(fight_b) == 0) {
698. break; // thoát ngay
699. }
700. delay(250);
701. }
702. } //đóng lặp vô hạn
703.
704. /*====================================================
705. * ===================================================
706. * ĐÓNG KHAI BÁO CÁC HÀM+CÀI ĐẶT
707. * ===================================================
708. * VÀO VÒNG LẶP CỦA DÒNG CHẢY CHÍNH
709. * ===================================================
710. * ===================================================
711. */
712.
713. void loop()
714.
715. {
716. //goi doi tuong la game
717.
718. //Bắt đầu game, vẽ xe ta----------------------------------------
719.
720. byte xe_ta_ton_tai;
721. xe_ta_ton_tai = tank[0][0];
722. if (xe_ta_ton_tai == 0) {
723. ve_tank_ta(30, 55, 2); // tại 30-55, đang hướng lên phía trên
724. ve_nen(); //vẽ nền game
725. tank[0][1] = 30; //ghi vào mảng hoành độ khởi đầu
726. tank[0][2] = 55; // ghi vào mảng tung độ khởi đầu
727. tank[0][3] = 2; //ghi vào mảng hướng ban đầu
728. tank[0][4] = 0; // xe chưa đi 1 "bước" nào cả !
729. tank[0][0] = 1; // tích vào bảng, rằng đã tồn tại xe ta
730. }
731. /*
732. //VẼ XE ĐỊCH----------------------------------------------------------
733. */
734.
735. for (byte i = 1; i <= tank_dich_max; i++) {
736.
737. //duyệt xe địch từ thứ 1 đến tank_dich_max trong mảng
738. ve_xe_dich_main(i);
739. //rồi lặp cho đủ tank_dich_max xe
740. } // đóng for
741.
742. /*
743. //VẼ XE TA----------------------------------------------------------
744. */
745. ve_xe_ta_main();
746.
747. /*
748. // Xóa ĐẠN ĐỊCH VÀ TA
749. // NẾU ĐẠN VƯỢT BIÊN THÌ ĐẠN BỊ XÓA-----------------------
750. */
751. for (byte i = 0; i <= tank_dich_max; i++) {
752. byte X_DAN, Y_DAN;
753. X_DAN = tank[i][5];
754. Y_DAN = tank[i][6];
755. if ((X_DAN <= Xmin) || (X_DAN >= Xmax) || (Y_DAN <= Ymin) || (Y_DAN >= Ymax)) {
756. tank[i][8] = 0; // xóa tồn tại đạn
757. xoa_dan(X_DAN, Y_DAN);
758. // xóa tọa độ đạn
759. //không cần đâu, nó sẽ được ghi đè
760. //và bảo vệ bởi hàm kiểm tra tồn tại
761. // nếu quá 224 thì nó bị quay về 0 nếu ta tiếp tục tăng giá trị cho nó
762. }
763.
764. } //đóng for xóa đạn
765.
766. /*
767. //KIỂM TRA VA CHẠM-------------------------------------------
768. */
769. // xét (tank_dich_max) xe địch và 1 viên đạn của ta
770. //-------------------------------------------------
771. int hieu_x_dich, hieu_y_dich;
772. for (byte i = 1; i <= tank_dich_max; i++) {
773. hieu_x_dich = tank[0][5] - tank[i][1];
774. hieu_y_dich = tank[0][6] - tank[i][2];
775. // nếu tọa độ đạn ta trừ tọa độ xe địch mà dương và <=5 và đạn còn tồn tại
776. // dính đạn
777. if ((hieu_x_dich >= 0) && (hieu_x_dich <= 5) && (hieu_y_dich >= 0) && (hieu_y_dich <= 5) && (tank[0][8] == 1)) {
778. // vẽ một vụ nổ tại tọa độ xe đó
779. no(tank[i][1], tank[i][2]);
780. // khai tử xe tăng đó
781. tank[i][0] = 0;
782. // khai tử viên đạn cửa ta
783. tank[0][8] = 0;
784. //cộng điểm người chơi đạt được khi giết tank i
785. diem++;
786. } // đóng if
787. } // đóng for
788.
789. // xét ta và (tank_dich_max) viên đạn cửa địch
790. //--------------------------------------------------
791. for (byte i = 1; i <= tank_dich_max; i++) {
792.
793. int hieu_x_ta, hieu_y_ta;
794. // nếu tọa độ đạn địch trừ tọa độ xe ta mà dương và <=5
795. // dính đạn
796. hieu_x_ta = tank[i][5] - tank[0][1];
797. hieu_y_ta = tank[i][6] - tank[0][2];
798.
799. if ((hieu_x_ta >= 0) && (hieu_x_ta <= 5) && (hieu_y_ta >= 0) && (hieu_y_ta <= 5)) {
800. // vẽ một vụ nổ tại tọa độ xe đó
801. no(tank[0][1], tank[0][2]);
802. delay(1000);
803.
804. lcd.clear();
805.
806. //THUA CUỘC
807. // BẢNG ĐIỂM
808. ///---------------------------------------------
809.
810. bang_diem(i);
811.
812. //LẶP CÓ ĐIỀU KIỆN
813. //Nhấn nút fight để chơi tiếp
814.
815. lap_vo_han();
816. //-------------------------------------------
817.
818. //thoát lặp
819. lcd.clear();
820.
821. goto the_end; // nhảy cóc tới nhãn the end cuối trang
822. //nếu không có lệnh này, for sẽ lặp lại cho đến max con chạy
823. //và ta sẽ phải nhấn giữ khá lâu
824. } // đóng if
825.
826. } //đóng for kiểm tra va trạm
827.
828. /*
829.
830. // KẾT THÚC HÀM
831. // KẾT THÚC 2 NGÀY LÀM VIỆC CHĂM CHỈ!
832. // kiểm tra mảng
833. //___________________________
834. //__________________________
835. Serial.print("DIEM CUA BAN :");
836.
837. Serial.println(diem);
838. int aaa,bbb;
839.
840. Serial.println("___________YES/NO______X TANK____Y TANK__HUONG ____BUOC____X DAN____Y DAN_____HUONG_____YES/NO");
841. // XE TĂNG SỐ 0 LÀ CỦA BẠN
842. // 1,2,3,4 LÀ ĐỊCH
843. // YES/NO : CÒN SỐNG HAY ĐÃ CHẾT
844. // X, Y TANK: TỌA ĐỘ XE TĂNG ĐÓ
845. // HUONG: HƯỚNG CỦA MŨI XE ĐÓ CHỈ ĐI ĐÂU (1->4) (ĐÔNG, BẮC, TÂY, NAM)
846. // BUOC; XE ĐÓ ĐÃ ĐI ĐƯỢC BAO NHIÊU BƯỚC (RIÊNG XE MÌNH THÌ KHÔNG CẦN)
847. // X,Y DAN: TỌA ĐỌ VIÊN ĐẠN CỦA XE TĂNG ĐÓ
848. // HƯỚNG VIÊN ĐẠN
849. // YES/NO: VIÊN ĐẠN CÒN HAY MẤT
850. for(aaa=0; aaa<tank_dich_max; aaa++){
851. Serial.print("XE SO:");
852. Serial.print(aaa);
853. for(bbb=0; bbb<10; bbb++){
854. Serial.print("________");
855. Serial.print(tank[aaa][bbb]);
856. }
857. Serial.println("");
858. }
859. // */
860.
861. //Serial.println( getMemoryFree()); //KIỂM TRA RAM
862.
863. the_end:
864.
865. //Serial.println( getMemoryFree()); //KIỂM TRA RAM
866. delay(delay_toc_do);
867. } //đóng loop
868. int getMemoryFree()
869. {
870. //HÀM NÀY TRẢ VỀ SỐ RAM CÒN DƯ TRÊN ARDUINO
871. extern int __heap_start;
872. extern int* __brkval;
873. return (int)SP - (__brkval == 0 ? (int)&__heap_start : (int)__brkval);
874. //mấy cái __heap_start, __brkval là những thanh ghi của cấu trúc harvard (cấu trúc của các vđk). VXL như intel, arm,.. dùng cấu trúc john von neuman
875. }
876.
877. //////////
878. /////////
879. /////////

4

Cài map

Bạn có thể thay thế hàm ve_nen() bằng các hàm sau để tạo Map.

Map matrix

void ve_nen()
{
    //||||||||||||||||||||||||||||||||||||||||||
    //Bạn có thể vẽ bất cứ thứ gì lên màn hình khi nó
    //start game vào đây
    for (int x = 0; x < Xmax; x += 10) {
        for (int y = 15; y < 60; y += 10) {
            lcd.FillRect(x, y, 5, 5, BLACK);
            lcd.display();
            delay(30);
        }
    }
}

Map thành phố - Random

void ve_nen()
{
    //||||||||||||||||||||||||||||||||||||||||||
    //Bạn có thể vẽ bất cứ thứ gì lên màn hình khi nó
    //start game vào đây
    int x, y, size_brick;
    for (int i = 0; i < 50; i++) {
        // 50 viên gạch
        randomSeed(millis()); // lấy random từ đồng hồ
        x = random(Xmin, Xmax);
        y = random(Ymin, Ymax - 15);
        size_brick = random(3, 10);
        lcd.FillRect(x, y, size_brick, size_brick, BLACK);
        lcd.display();
        delay(30);
    }
}

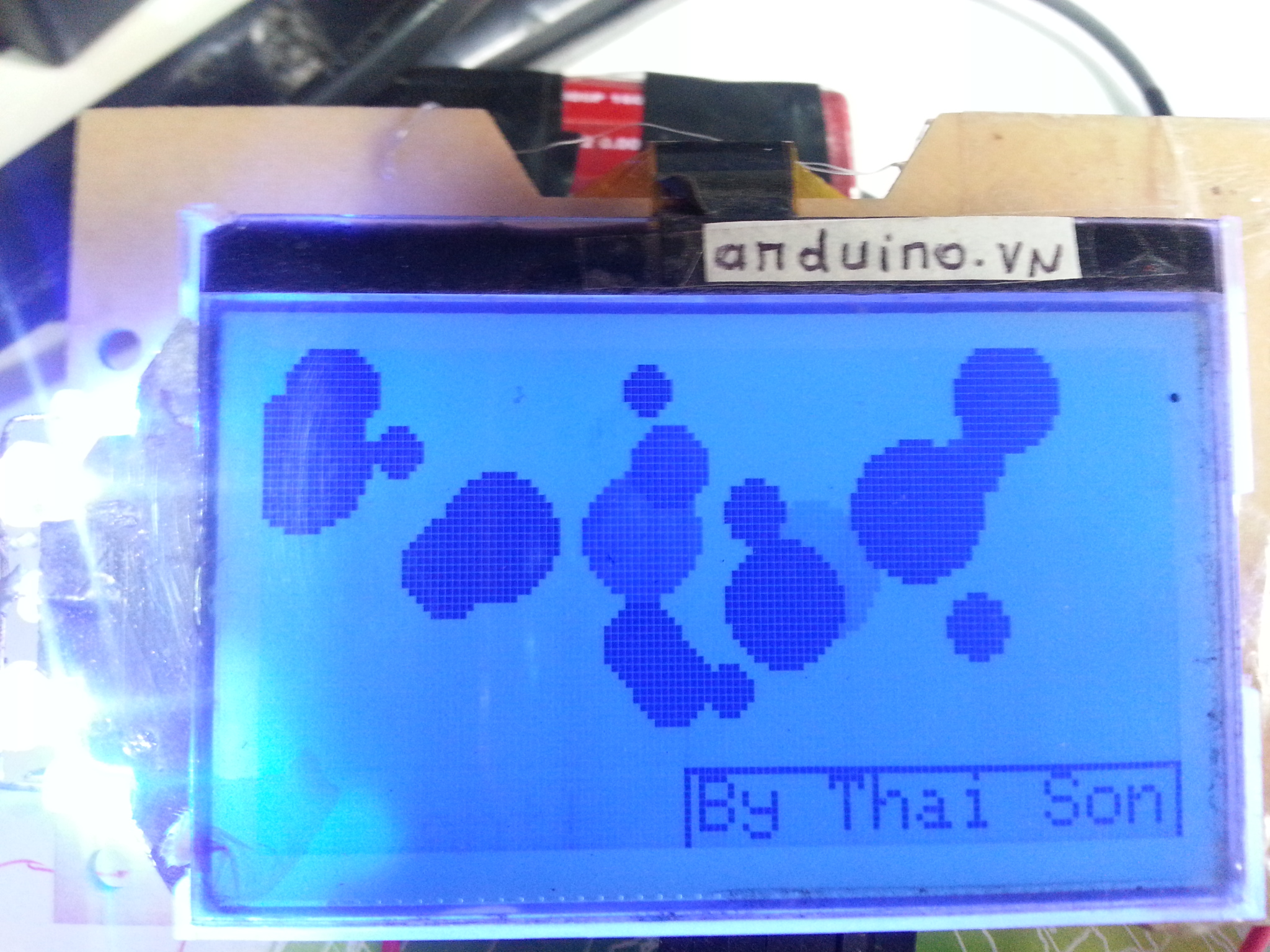

Map rừng rậm - Random

void ve_nen()
{

    //||||||||||||||||||||||||||||||||||||||||||
    //Bạn có thể vẽ bất cứ thứ gì lên màn hình khi nó
    //start game vào đây

    int x, y, R;
    for (int i = 0; i < 25; i++) {
        // 50 viên gạch
        randomSeed(millis()); // lấy random từ đồng hồ
        x = random(Xmin, Xmax);
        y = random(Ymin, Ymax);
        R = random(3, 10);
        lcd.FillCircle(x, y, R, BLACK);
        lcd.display();
        delay(30);
    }
}
