LCD1602 màn hình xanh 16x2 HD44780

Mã sản phẩm: 1701081

Thương hiệu: Nhập khẩu Loại: Module Arduino

Khối lượng: 200.0

60.000₫

Thêm vào yêu thích Đã yêu thích
chinh-sach
Hỗ trợ phí vận chuyển với đơn hàng trên 300K
chinh-sach
Giao hàng ngay sau khi đặt hàng (áp dụng với nội thành Hải Phòng)
chinh-sach
Đổi mới trong 3 ngày nếu lỗi do nhà sản xuất
chinh-sach
Xuất hóa đơn đỏ trực tiếp cộng thêm 5%

LCD1602 màn hình xanh 16x2 HD44780

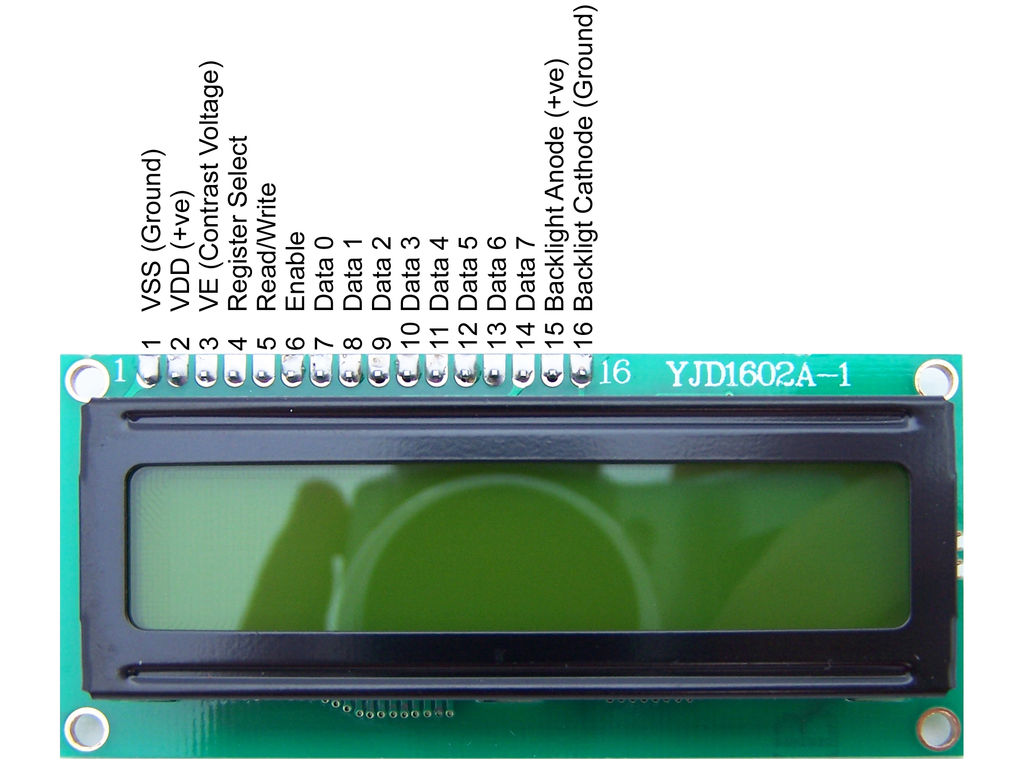

  1. VSS: tương đương với GND - cực âm
  2. VDD: tương đương với VCC - cực dương (5V)
  3. Constrast Voltage (Vo): điều khiển độ sáng màn hình
  4. Register Select (RS): điều khiển địa chỉ nào sẽ được ghi dữ liệu
  5. Read/Write (RW): Bạn sẽ đọc (read mode) hay ghi (write mode) dữ liệu? Nó sẽ phụ thuộc vào bạn gửi giá trị gì vào.
  6. Enable pin: Cho phép ghi vào LCD
  7. D0 - D7: 8 chân dư liệu, mỗi chân sẽ có giá trị HIGH hoặc LOW nếu bạn đang ở chế độ đọc (read mode) và nó sẽ nhận giá trị HIGH hoặc LOW nếu đang ở chế độ ghi (write mode)
  8. Backlight (Backlight Anode (+) và Backlight Cathode (-)): Tắt bật đèn màn hình LCD.

Gross Weight (kg)    0.0400
Manufacturer    EastRising
Continuity Supply    We promise the long term continuity supply for this product no less than 10 years since 2015.
Part Number    ERM1602SBS-6
Display Format    16x2 Character
Interface    6800 4-bit Parallel , 6800 8-bit Parallel
IC or Equivalent    AIP31066 , HD44780, KS0066 , SPLC780 , ST7066
Appearance    White on Blue
Diagonal Size    No
Connection    Pin Header

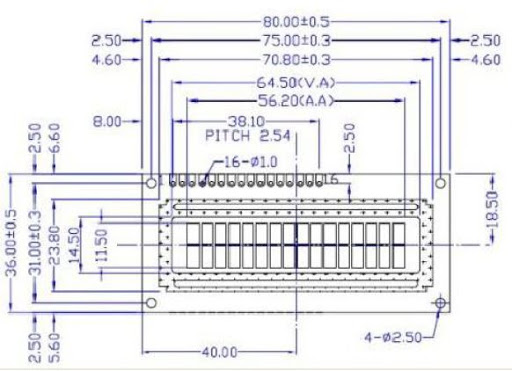

Outline Dimension    80.0(W)x36.0(H)x11.5(T)mm
Visual Area    64.50x14.50mm
Active Area    55.45x10.85mm
Character Size    2.95x5.15mm
Dot (Pixel) Size    0.55x0.50mm
Dot (Pixel) Pitch    0.60x0.55mm
IC Package    COB
Display Type    STN-LCD Blue
Touch Panel Optional    No
Sunlight Readable    No
Response Time(Typ)    No
Contrast Ratio(Typ)    No
Colors    No
Viewing Direction    6:00
Viewing Angle Range    No
Brightness(Typ)    No
Backlight Color    White Color
Backlight Current (Typ)    15mA
Power Supply(Typ)    3.3V, 5V
Supply Current for LCM(Max)    1500uA (Vdd=5V),1250uA (Vdd=3.3V)
Operating Temperature    -20℃~70℃
Storage Temperature    -30℃~80℃
Series Number    ERM1602-6

Chúc bạn một ngày vui vẻ!

DataSheet: LCD 16x2.pdf
